RIGOL 7. Декодирование протоколов

Руководство пользователя DS6000

Декодирование CAN (опция)

Нажмите MATH  BUS1  Тип декодирования, выберите «CAN», откройте

функциональное меню декодирования CAN.

1. Выбор источника

Нажмите экранную клавишу Выбор источника, выберите канал (СН1-СН4), который

будет являться каналом источника.

2. Тип сигнала

Нажмите экранную клавишу Тип сигнала, выберите нужный тип.

• CAN_H: фактический сигнал шины CAN_H.

• CAN_L: фактический сигнал шины CAN_L.

• дифференциальный: сигнал дифференциальной шины CAN при соединении

дифференциального пробника и аналогового канала. Положительный полюс

дифференциального пробника соединяется с линией CAN_H, отрицательный – с

линией CAN_L.

3. Скорость передачи сигнала

Нажмите экранную клавишу Скорость передачи сигнала, установите скорость сигнала,

согласующуюся с сигналом шины CAN. Можно установить 100 кбит/с, 125 кбит/с, 250

кбит/с, 400 кбит/с, 500 кбит/с, 800 кбит/с, 1 Мбит/с или произвольное значение. После

выбора режима «Произвольное значение» нажмите экранную клавишу Настройка,

рукояткой введите нужную скорость. Диапазон настройки – от 10 кбит/с до 1 Мбит/с.

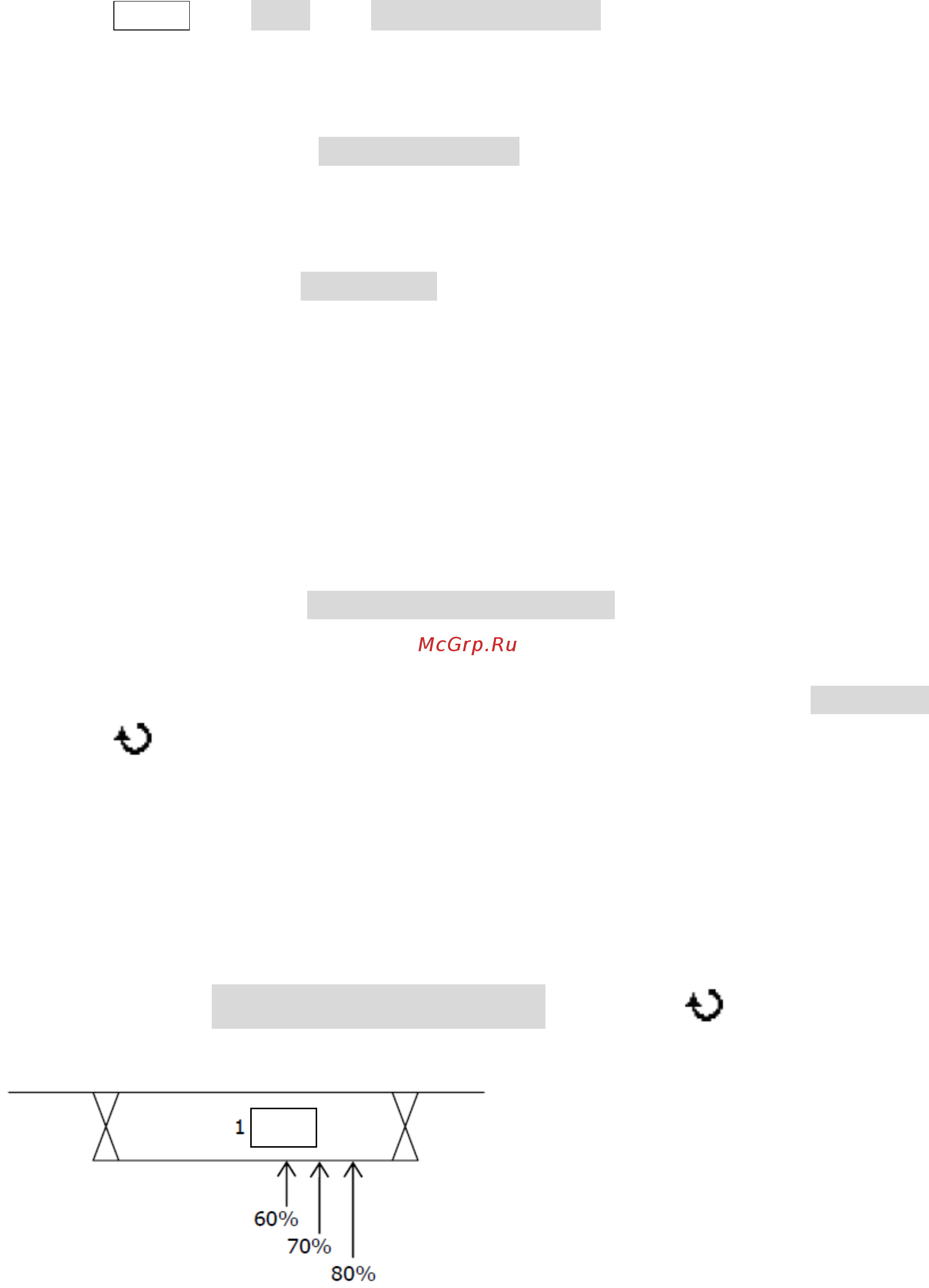

4. Положение точки захвата образцов сигнала

Точка захвата образцов сигнала – это точка в пределах интервала бита. В этой точке

осциллограф проводит выборку данных электрического уровня бита. Положение точки

захвата образцов сигнала выражается процентным соотношением между интервалом от

начала бита до точки захвата образцов и интервалом всего бита.

Нажмите клавишу Положение захвата образцов, рукояткой выставьте данный

параметр. Шаг настройки – 1%, диапазон – от 5% до 95%.

бит
