Настройка послесвечения

Нажмите DISP  Послесвечение, задайте послесвечение осциллографа: минимальное,

конкретное (от 50 мс до 20 с) или неограниченное.

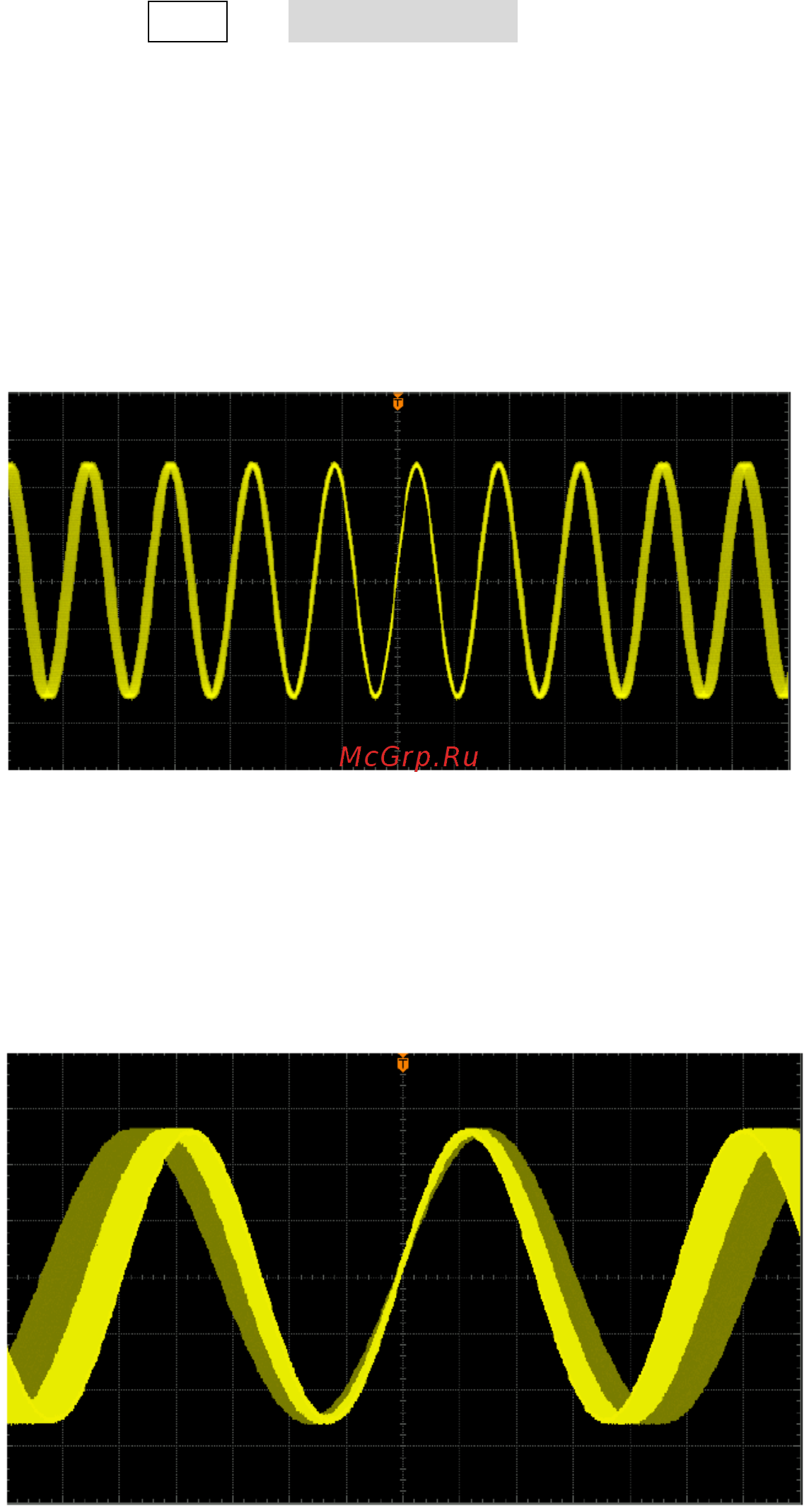

Ниже показаны отображения осциллограмм при различных настройках послесвечения на

примере частотного сигнала с синусоидальной разверткой.

1. Минимальное значение

Осциллограммы отображаются с высокой частотой обновления экрана.

2. Конкретное значение

Обновление экрана происходит медленно или же появляются редкие случайные скачки.

Послесвечение можно настроить на: 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с или 20

с.

3. Неограниченное

При воспроизведении осциллографом новой осциллограммы старая не удаляется с экрана.

Она отображается с меньшей интенсивностью яркости, в то время как новая

осциллограмма отображается с нормальной яркостью. При помощи режима

неограниченного послесвечения можно измерять помехи и колебания, захватывать

случайные события.
