Ручной режим

В этом режиме появится пара курсоров. Вы можете вручную задать два значения Х (или Y)

осциллограммы установленного источника (СН1-СН4 или MATH) курсорных измерений,

приращение Х между курсорами (или приращение Y), а также величину, обратную

приращению Х.

Нажмите CURS  Курсорный режим  «Ручной режим», включите функцию ручного

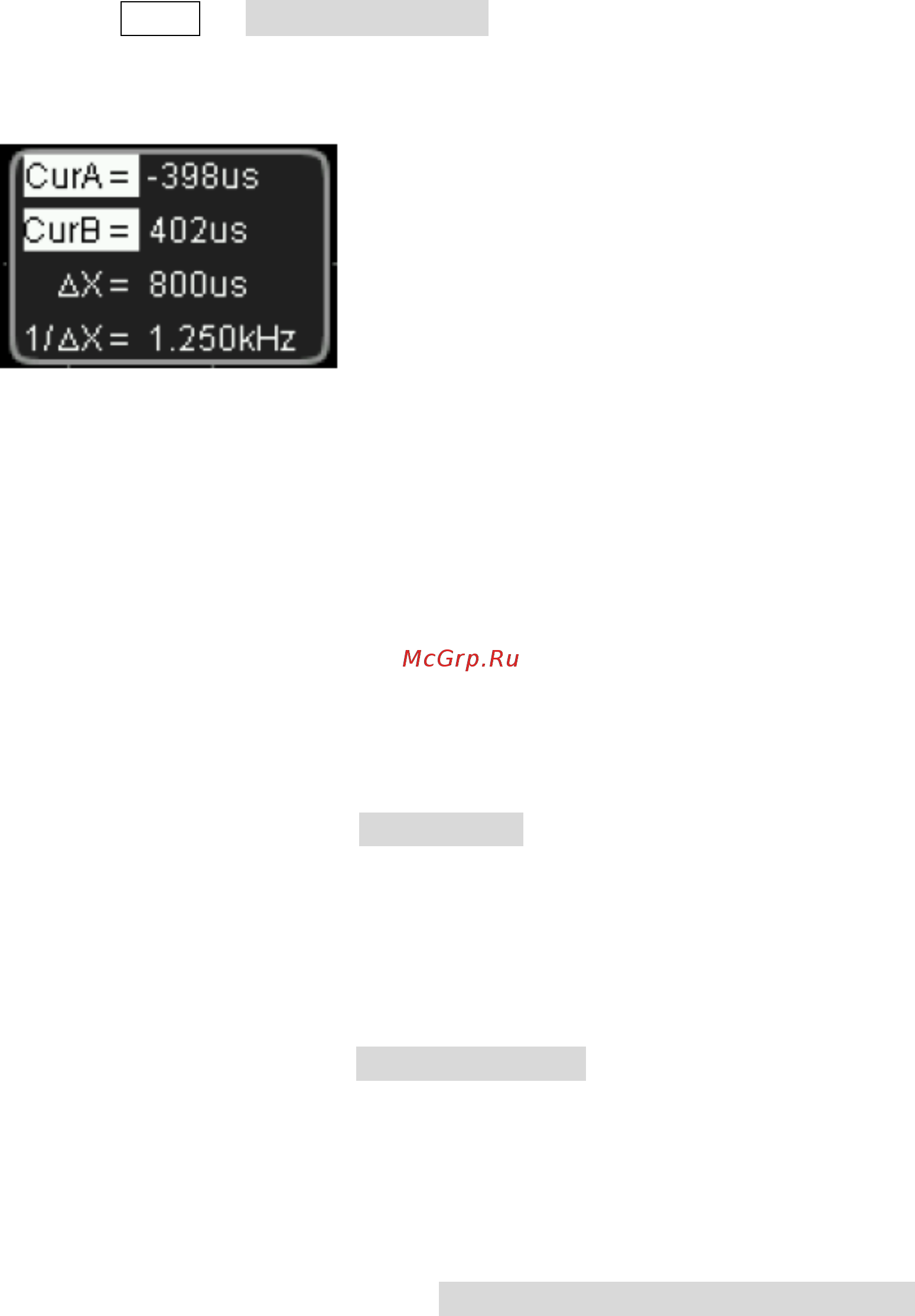

режима курсора. Результаты измерений будут отображаться в левом верхнем углу экрана

в следующем виде:

• значение на оси Х или Y, соответствующее положению курсора А (CurA): значение

Х отсчитывается от положения запуска, значение Y – от точки заземления канала.

• значение на оси Х или Y, соответствующее положению курсора В (CurВ): значение

Х отсчитывается от положения запуска, значение Y – от точки заземления канала.

• горизонтальный или вертикальный интервал между курсорами А и В (∆Х или ∆Y).

• величина, обратная горизонтальному интервалу между курсорами А и В (1/∆Х).

Если это необходимо, измените параметры ручного режима курсорных измерений по

нижеследующей схеме:

1. Выбор типа курсора

Нажмите экранную клавишу Тип курсора, выберите «Х» или «Y». Курсоры типа Х – это

две вертикальные пунктирные линии. Они часто используются для измерения параметров

времени. Курсоры типа Y – это две горизонтальные пунктирные линии. Они часто

используются для измерения параметров напряжения.

2. Выбор источника измерений

Нажмите экранную клавишу Выбор источника, выберите осциллограмму для проведения

измерений (можно выбрать только уже открытый канал). Выбирается осциллограмма

аналогового канала (СН1-СН4) или результата математической операции (MATH). Если

выбрать «Без курсора», курсор не будет отображаться.

3. Выбор единицы измерения оси Х (Y)

Если тип курсора – «Х», нажмите Единица измерения по горизонтали, выберите «с»,

«Гц», «°» или «%».

• с: после выбора этой единицы входящие в результаты измерений значения CurA,

CurВ и ∆Х будут отображаться в секундах, а значение 1/∆Х – в герцах.
