RIGOL 6. Проведение измерений
22
Руководство пользователя DS6000

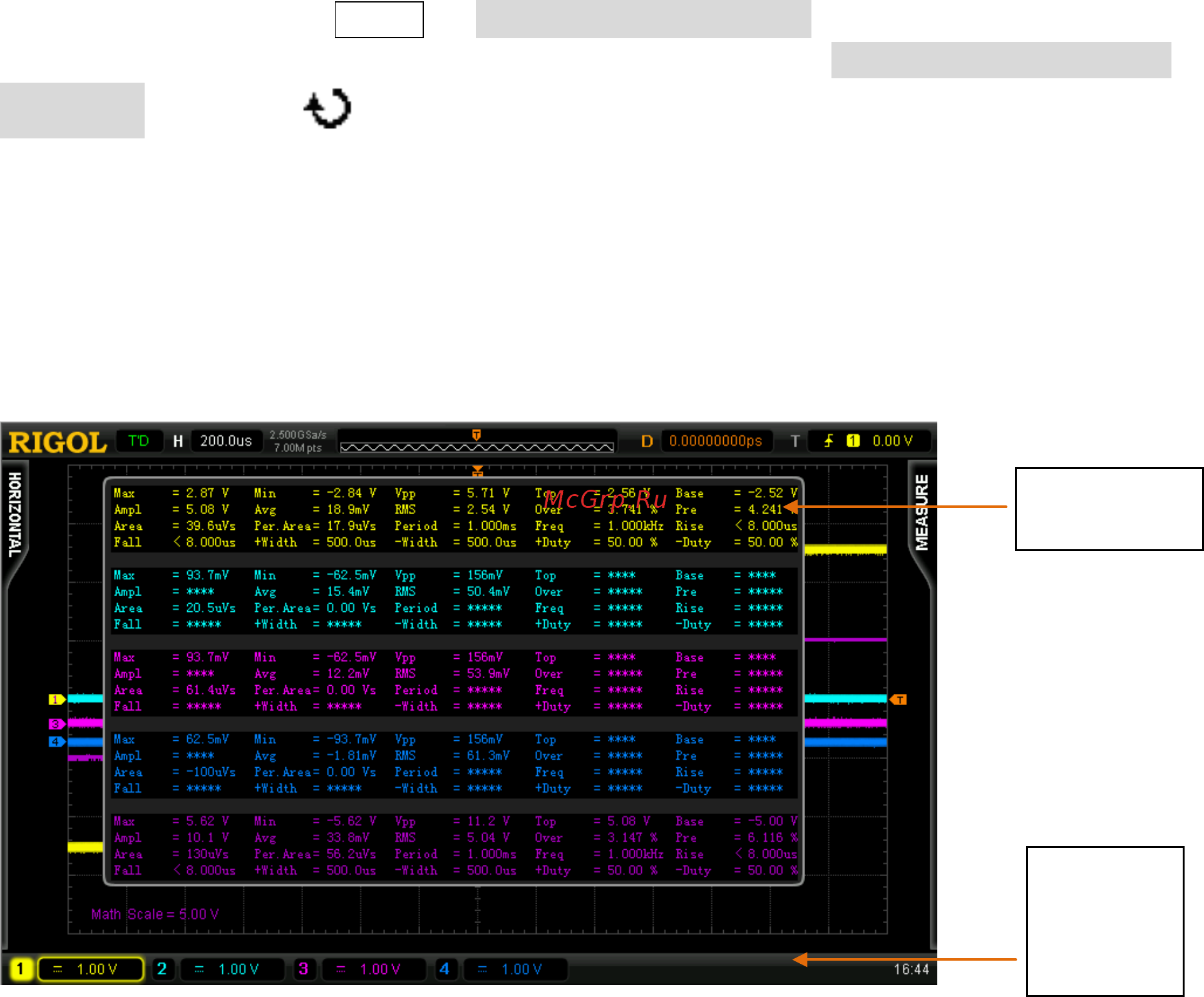

Комплексное измерение
Посредством функции комплексного измерения можно измерить все параметры времени и
напряжения текущего источника (каждый источник имеет 20 измеряемых параметров,
можно производить одновременные измерения пяти источников), результат отображается
вверху экрана. Нажмите MEAS Комплексное измерение, включите или выключите
функцию комплексного измерения. Нажав экранную клавишу Источник комплексного
измерения, рукояткой выберите нужный канал (СН1-СН4 и MATH).
• в режиме «Комплексное измерение» функция измерений «одним нажатием
кнопки» - эффективна.
• посредством функции «Удаление измерений» нельзя удалить результаты
комплексного измерения.
Комплексное
измерение
Измерение
одним
нажатием
кнопки
