153
Перевод и адаптация компании «СТОИК» www.stoikltd.ru | www.deltronics.ru
7.Перед установкой и эксплуатацией тормозных резисторов/модулей обязательно
ознакомьтесь с “Руководством по эксплуатации тормозных модулей”.

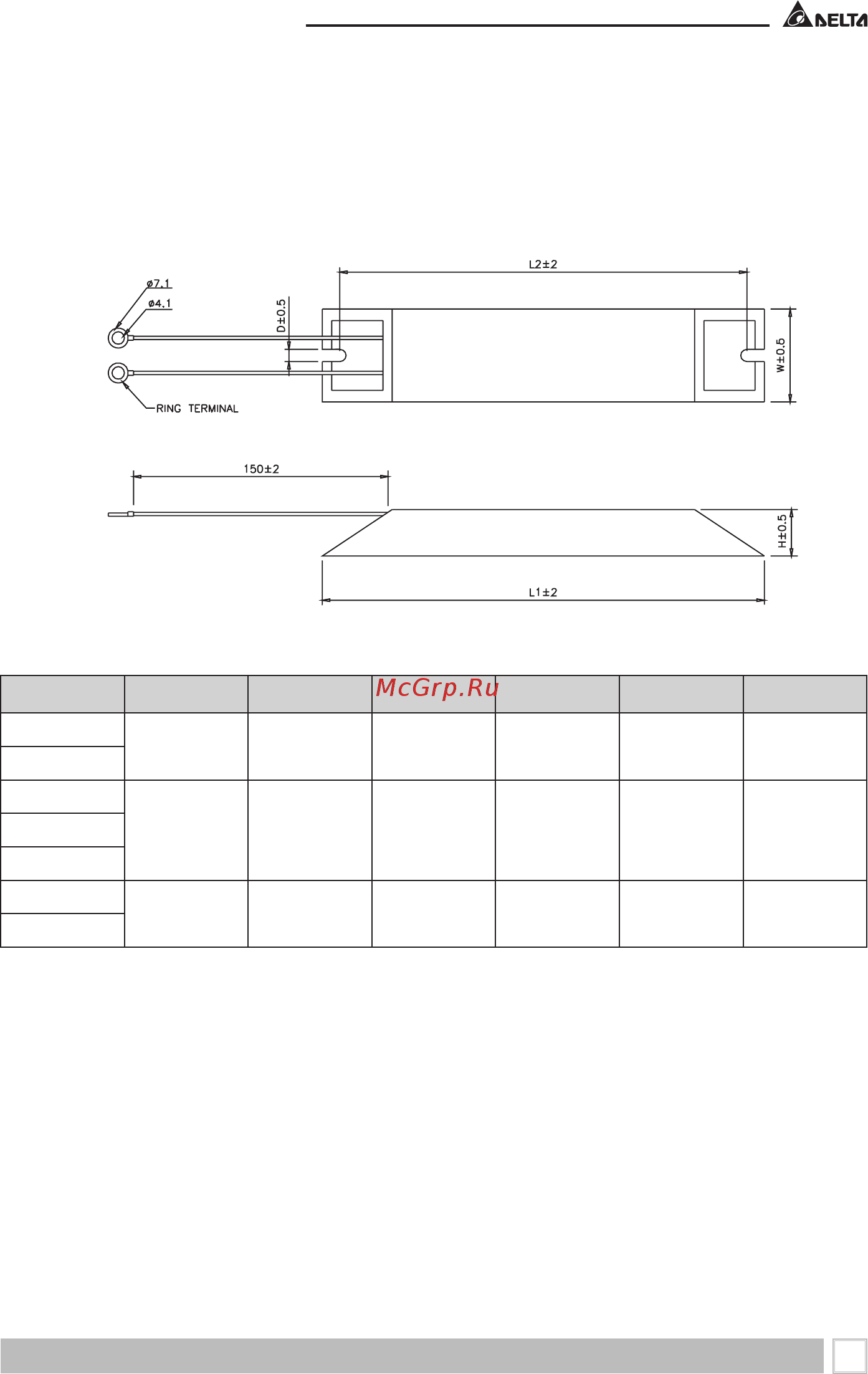

B.1.1 Массогабаритные характеристики тормозных резисторов
Модели: BR080W200, BR080W750, BR300W100, BR300W250, BR300W400,
BR400W150, BR400W040
Размеры указаны в мм
Модель L1 L2 H D W Масса (г)
BR080W200
140 125 20 5.3 60 160
BR080W750
BR300W100
215 200 30 5.3 60 750BR300W250
BR300W400
BR400W150
265 250 30 5.3 60 930
BR400W040
Приложение В. Аксессуары
