167
Перевод и адаптация компании «СТОИК» www.stoikltd.ru | www.deltronics.ru

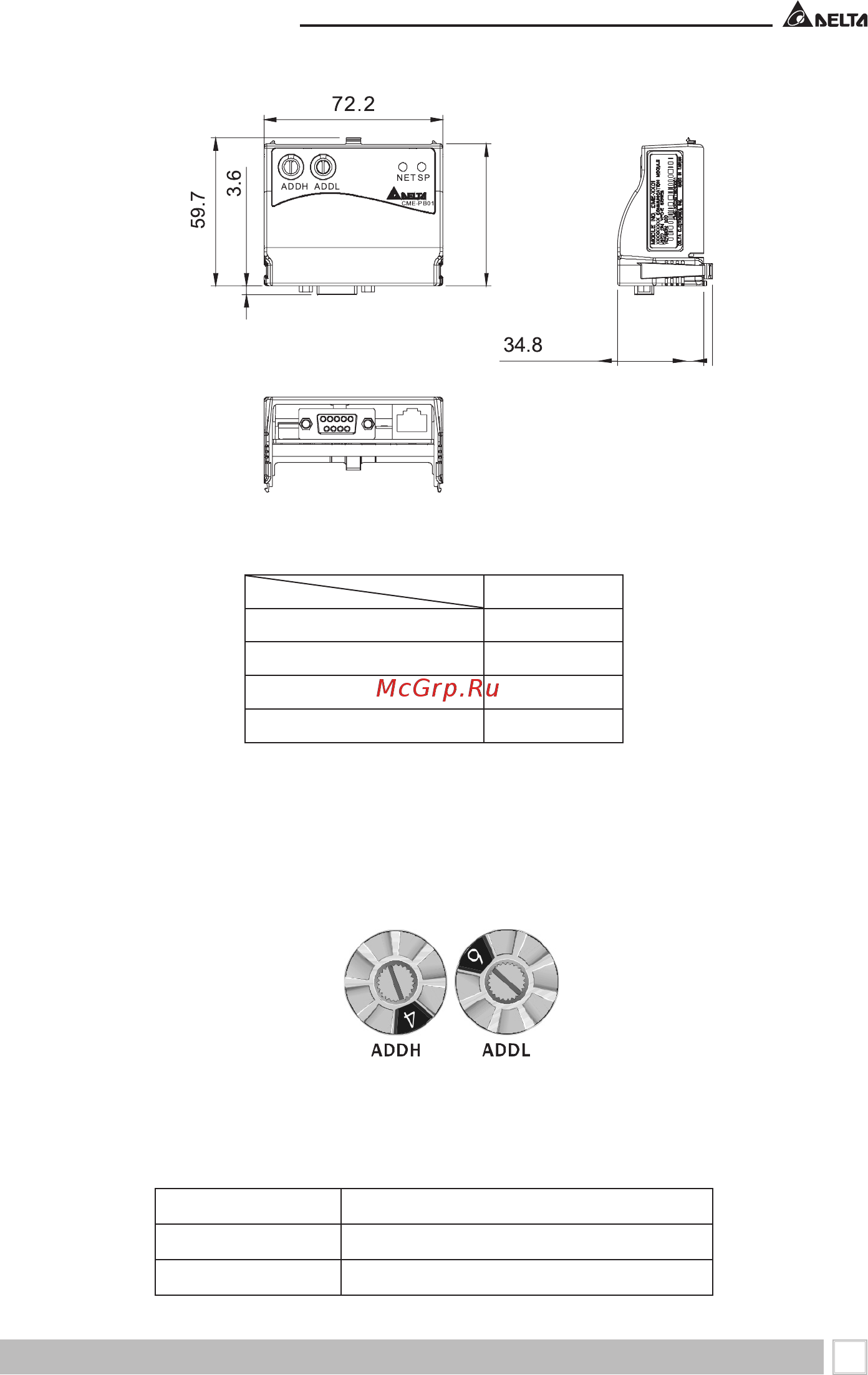

B.8.3.2 Размеры
Ед. изм.: мм
B.8.3.3 Установка параметров в VFD-EL
VFD-EL
Скорость 9600 Кбит/с Pr.09.01=1
RTU 8, N, 2 Pr.09.03=3
Задание частоты Pr.02.00=4
Команды управления Pr.02.01=3
B.8.3.3 Источник питания
Питание модуля CME-PB01 осуществляется от VFD-EL. Соединяйте VFD-EL с CME-
PB01 использую 8 pins RJ-45 кабель.
B.8.3.4 Адрес PROFIBUS
Адрес модуля CME-PB01 в сети PROFIBUS устанавливается двумя поворотными пе-
реключателями ADDH и ADDL,в шестнадцатеричном (HEX) формате. ADDH устанавливает
старшие 4 бита, а ADDL - 4 младшие бита адреса PROFIBUS.
Адрес Смысл
1..0x7D Допустимый адрес PROFIBUS
0 или 0x7E..0xFE Недопустимый адрес PROFIBUS
Приложение В. Аксессуары
