Преобразователи частоты VFD-EL
24
Руководство по эксплуатации
Обозна-
чение
Назначение
Заводская установка (NPN-режим)
ВКЛ: вход замкнут на DCM
RB
Многофункциональный релейный выход
(N.C.)
Индуктивная нагрузка:
1.5A(N.O.)/0.5A(N.C.) 240VAC
1.5A(N.O.)/0.5A(N.C.) 24VDC
См. Pr.03.00 для программирования релейного выхо-
да.
RC “Общий” релейного выхода
+10V Источник питания потенциометра задания +10В постоянного тока, 3мА

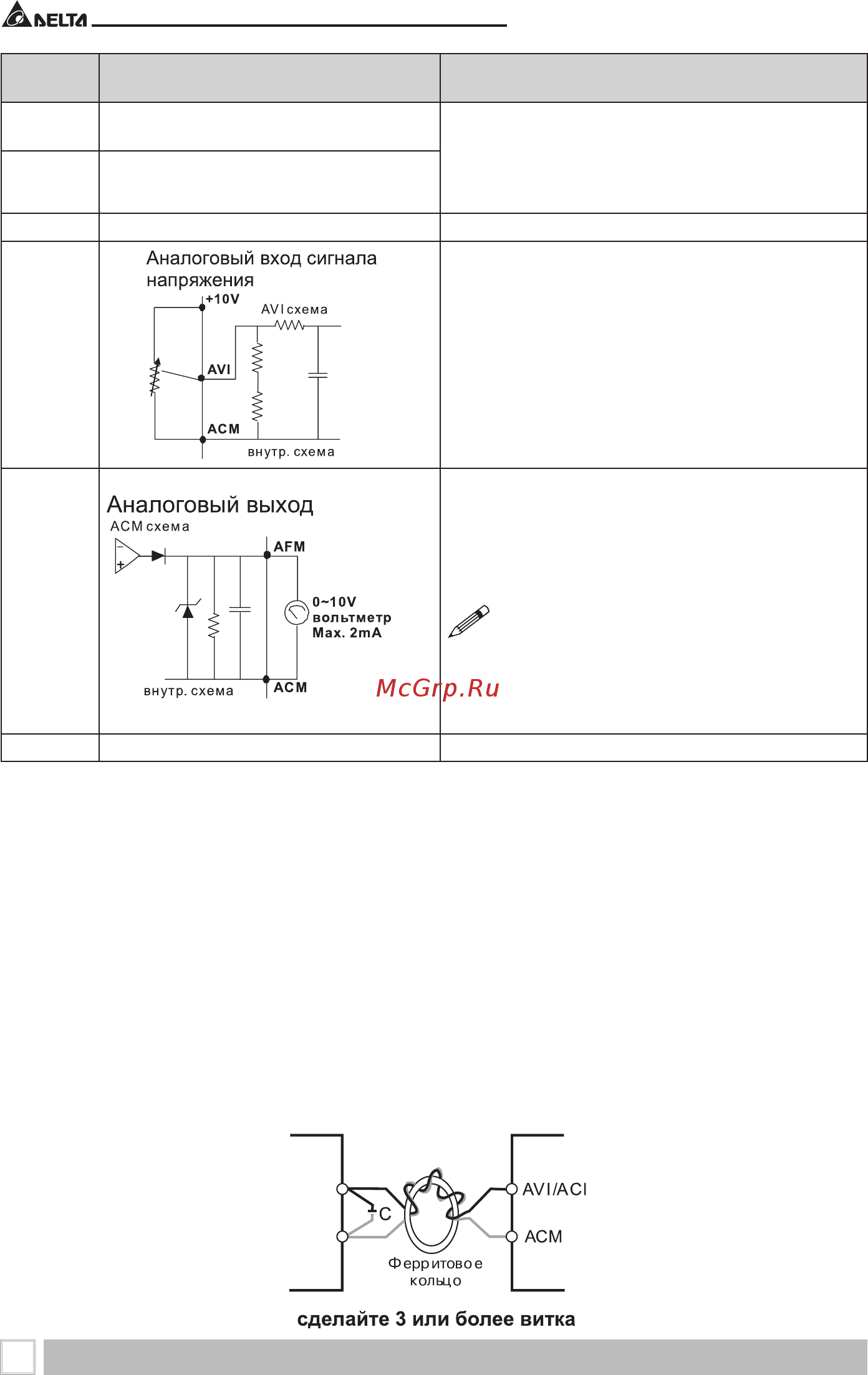

AVI
Импеданс: 47kΩ
Разрешение: 10 бит
Диапазон: 0 ~ 10VDC/4~20mA = 0 ~ Макс. выходная
частота (Pr.01.00)
Выбор: Pr.02.00, Pr.02.09, Pr.10.00
Настройка: Pr.04.14 ~ Pr.04.17
AFM
0 ... 10В, 2мА
Импеданс: 47kΩ
Выходной ток: 2мА макс.
Разрешение: 8 бит
Диапазон: 0 ~ 10VDC
Функция: Pr.03.03 - Pr.03.04
Примечание
Напряжение на этом выходе формируется с по-
мощью ШИМ. Этот выход в основном предназна-
чен для подключения аналогового вольтметра, и
не предназначен для подключения к АЦП.
ACM “Общий” аналоговых цепей Общий для AVI, AFM
Подключение клемм управления рекомендуется выполнять гибкими экранированными
кабелями с многожильными проводниками. Рекомендуемое сечение проводников: 0.75
мм2.
Аналоговые входные клеммы (AVI, ACM)
Аналоговые входные сигналы чувствительны к влиянию электромагнитных помех.
Для них следует использовать кабель типа экранированная витая пара, как можно более
короткий (<20м), с правильно выполненным заземлением. При этом каждый из сигналов
подключать отдельной экранированной парой. Не рекомендуется использовать один об-
щий провод для разных сигналов. Аналоговые и цифровые сигналы следует подключать
отдельными экранированными кабелями.
Если помехи имеют индуктивный характер, может оказаться полезным подключение
экрана к клемме ACM. Если входные аналоговые сигналы подвержены влиянию помех от
электропривода переменного тока, используйте конденсатор (0.1мкФ и выше) и феррито-
вое кольцо как показано на рисунке:
