B.8.4.3 Подключение и настройка

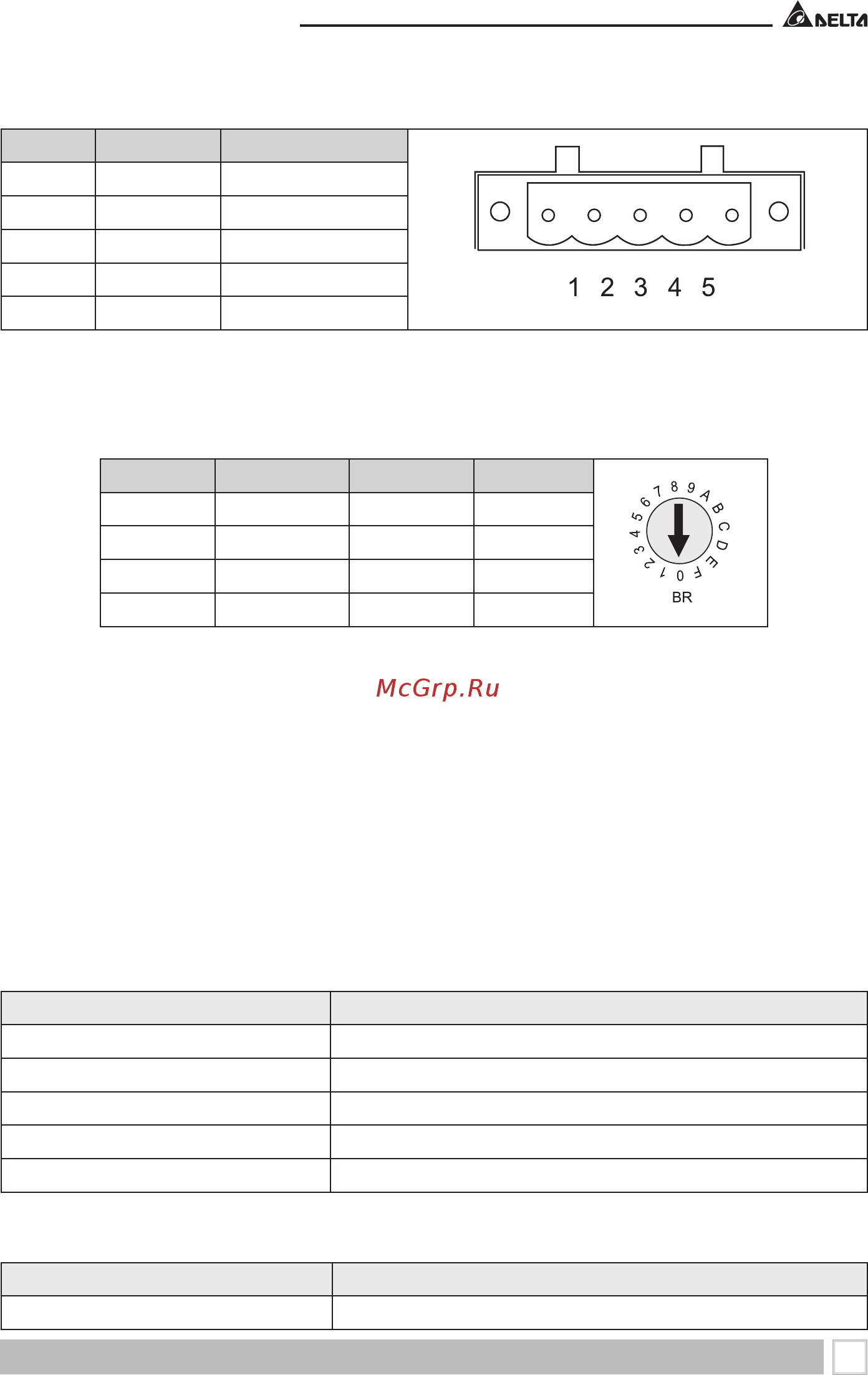

 Клеммы подключения к интерфейсу CANopen

Клемма Сигнал Описание

1 CAN_GND Общий / 0V/V-

2 CAN_L Сигнал -

3 SHIELD Экран

4 CAN_H Сигнал +

5 - Не используется

 Установка скорости

Поворотным переключателем (BR) можно установить одну из 8-ми скоростей обмена в

сети CANopen. Возможные уставки: 0 ~ 7 (8 ~F не используются)

Перекл. Скорость Перекл. Скорость

0 10K 4 250K

1 20K 5 500K

2 50K 6 800K

3 125K 7 1M

 Установка адреса

Адрес модуля CME-COP01 в сети CANopen устанавливается двумя поворотными пере-

ключателями ID_H и ID_L,в шестнадцатеричном (HEX) формате. Возможный диапазон: 00

~ 7F (80 ~FF не используются).

Пример: если нужно установить комм. адрес для CME-COP01 как 26 (1AH), установите

ID_H = 1 и ID_L = A.

B.8.4.4 LED-индикаторы состояния работы

Светодиод RUN

Состояние светодиода Описание

Не светится Нет питания на модуле CME-COP01

Однократное мигание зеленым цветом CME-COP01 находится в состоянии стоп

Мигание зеленым цветом CME-COP01 находится в предстартовом состоянии

Светится зеленым CME-COP01 находится в состоянии работы

Светится красным Ошибка конфигурации (неправильный адрес или скорость)

Светодиод ERR

Состояние светодиода Описание

Не светится Нет ошибок

Приложение В. Аксессуары
