2.1.4 Монтаж клемм управления

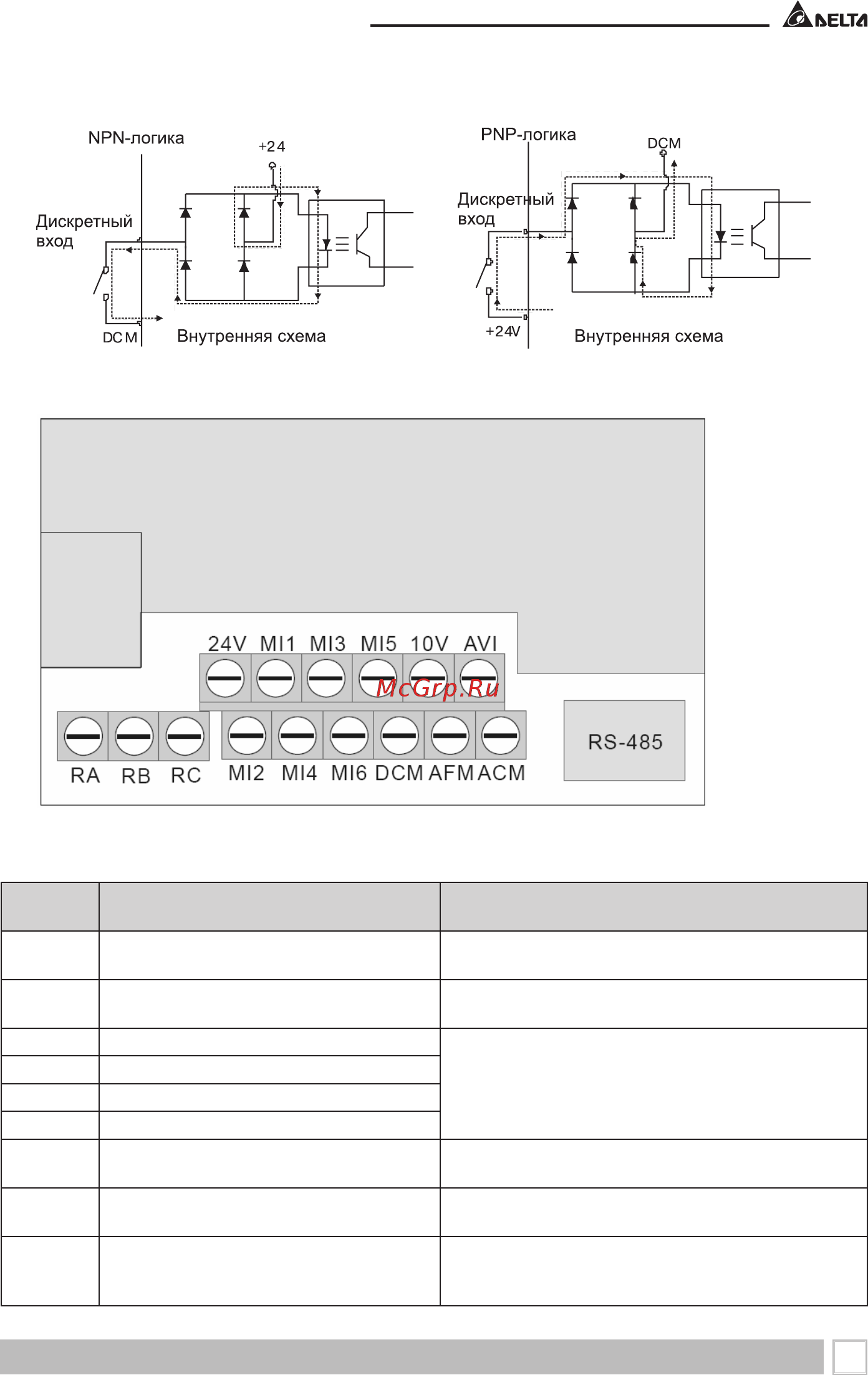

Схемы подключения дискретных в ходов для NPN- и PNP-режима (ток NPN 16мА)
Расположение клемм управления
Назначение клемм управления
Обозна-
чение
Назначение
Заводская установка (NPN-режим)
ВКЛ: вход замкнут на DCM
MI1 Пуск в прямом направлении / Стоп
ВКЛ: Пуск в прямом направлении
ВЫКЛ: Стоп с заданным замедлением
MI2 Пуск в обратном направлении / Стоп
ВКЛ: Пуск в обратном направлении
ВЫКЛ: Стоп с заданным замедлением
MI3 Многофункциональный вход 3
См. параметры Pr.04.05 - Pr.04.08 программирования
многофункциональных дискретных входов.
ВКЛ: ток управления 5.5мА.
ВЫКЛ: ток утечки менее 10мкА.
MI4 Многофункциональный вход 4
MI5 Многофункциональный вход 5
MI6 Многофункциональный вход 6
+24V Внутренний источник питания
+24В постоянного тока/50мА, используется в качестве
“общего” дискретных входов для PNP-режима.
DCM
Нулевой потенциал внутреннего источни-
ка питания
Используется в качестве “общего” дискретных входов
для NPN режима.
RA
Многофункциональный релейный выход
(N.O.)
Резистивная нагрузка:
5A(N.O.)/3A(N.C.) 240VAC
5A(N.O.)/3A(N.C.) 24VDC
