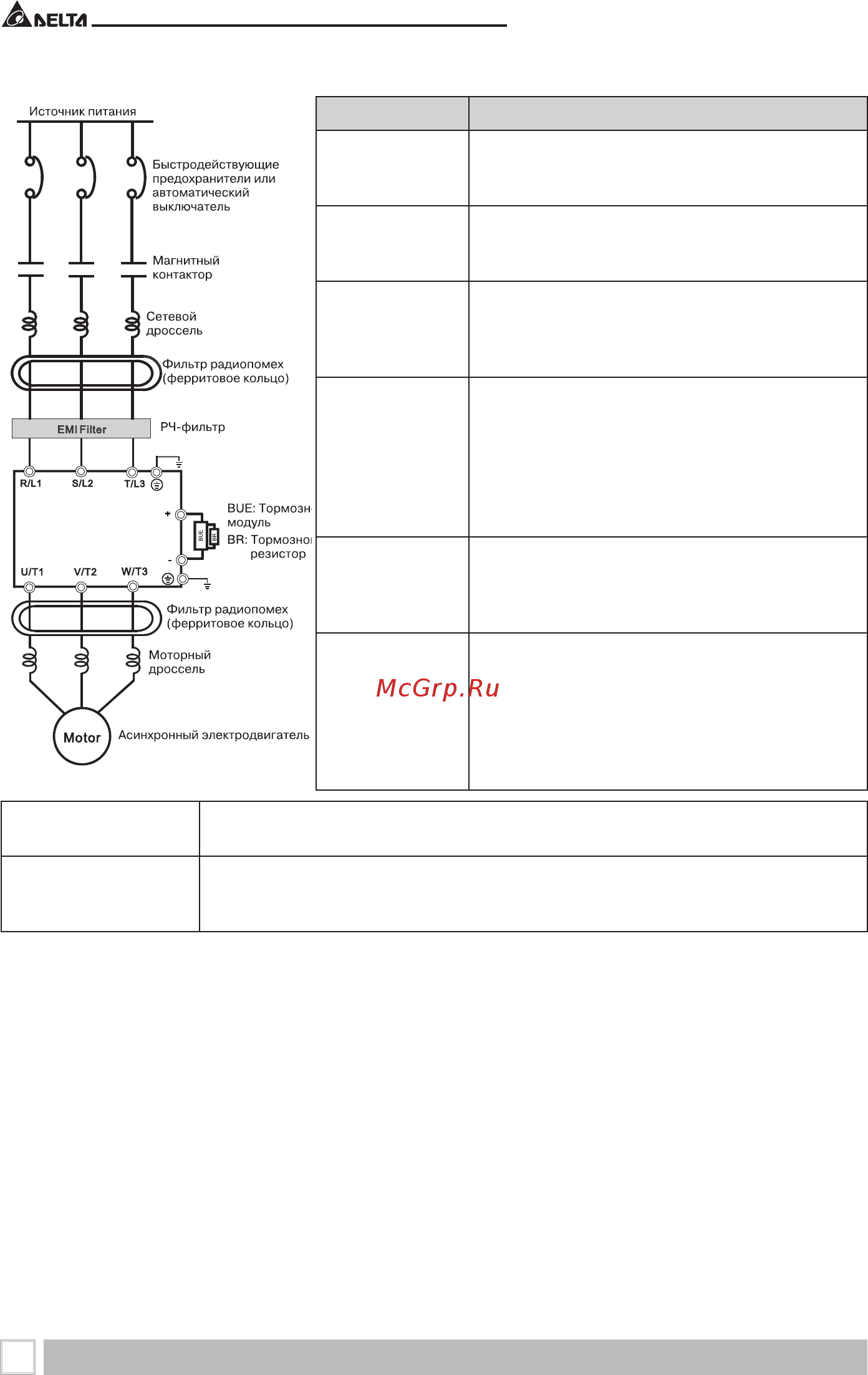

2.1.2 Подключение дополнительного оборудования
Устройство Описание
Источник питания
Одно/трехфазная сеть переменного тока с ном.
напряжением 220/380В, частотой 50/60Гц. См.
приложение A.
Предохранители
или автомат за-
щиты
Для защиты входных цепей ПЧ. Параметры предо-
хранителей приведены в приложении В.
Магнитный кон-
тактор
Для снятия/подачи на ПЧ напряжения питания. Не
рекомендуется использовать магнитный контак-
тор для запуска и останова двигателя. Это может
значительно снизить срок службы ПЧ.
Сетевой дроссель
Улучшает коэффициент мощности, снижает гар-
моники, защищает ПЧ от скачков напряжения и
необходим, если мощность источника питания
(распред. трансформатора) составляет более
500кВА и превышает по мощности в 6 и более раз
мощность ПЧ, или длина кабеля между источни-
ком питания и ПЧ менее 10 м.
Фильтр радиопо-
мех (ферритовое
кольцо)
Снижает помехи, генерируемые ПЧ.
Возможно использование на входе и выходе ПЧ.
Эффективно ослабляет помехи в диапазоне до
10МГц. См. приложение В.
РЧ (EMI) фильтр
Необходим для достижения электромагнитной
совместимости (ЭМС) с другим оборудованием,
питающимся от той же сети, что и ПЧ. Подавля-
ет радиочастотные помехи, передающиеся от ПЧ
в сеть. См. пр. В. В моделях 1ф/220В и 3ф/380В
РЧ-фильтр встроенный.
Тормозной резистор и
модуль
Применяются при необходимости быстрой остановки двигателя или быстрого сниже-
ния его скорости (особенно, для нагрузок с большим моментом инерции).
Моторный
дроссель
Выходной (моторный) дроссель предназначен для снижения уровня высших гармоник
в токе двигателя и емкостных токов в длинном моторном кабеле (>20м), а также для
ограничения пиковых перенапряжений на двигателе.
Решение о применении того или иного дополнительного оборудования пользователь
принимает самостоятельно в зависимости от условий эксплуатации, режима работы и
других эксплуатационных требований.
Обязательным является применение быстродействующих предохранителей, исполь-
зуемых для защиты входных цепей преобразователя (полупроводниковых диодов), напри-
мер, фирмы BUSSMAN Limitron KTK класса CC или предохранителей типа gG в соответ-
ствии с требованиями стандарта EN60269 часть 1 и 2.
Допускается замена быстродействующих предохранителей на автоматические вы-
ключатели с тепловым и электромагнитным расцепителем с кратностью срабатывания 3-5
(класс В). В этом случае рекомендуется использование сетевых дросселей, устанавлива-
емых перед вводом сети в ПЧ. Дроссель необходим для ограничения переходных токов,
возникающих при резком подъеме сетевого напряжения или разбалансе фаз. Сетевой
дроссель защищает преобразователь частоты при коротких замыканиях на его выходе,
ограничивая скорость нарастания тока короткого замыкания и установившийся ток корот-
кого замыкания, способствуя успешному срабатыванию токовой защиты преобразователя
частоты.
