Циркуляционные центробежные ин-лайн

насосы SCRV

- 15 -

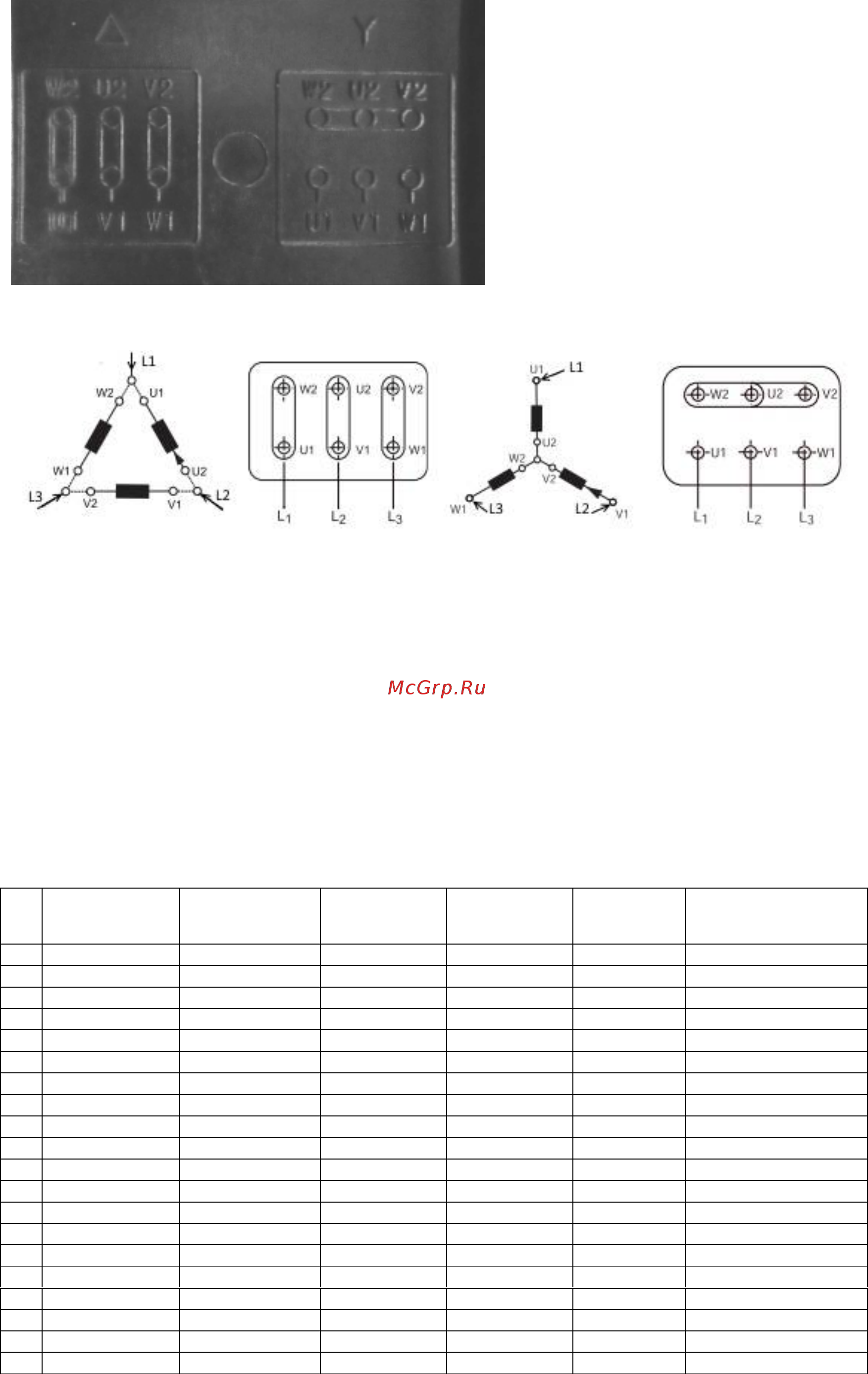

Подключение по схеме «треугольник» (Δ). Подключение по семе «звезда» (Ү).

Защита электродвигателя производителем не предусмотрена и должна обеспечиваться потребителем.

Минимально допустимый набор устройств для защиты электродвигателя, номинал которых соответствует

рабочему току насоса:

 выключатель электропитания;

 электрический предохранитель;

 тепловой предохранитель.

Рекомендуемые параметры элементов защиты при подключении к электропитанию 3ф 380-415В 50 Гц.

№

Номинальная

мощность.

кВт

Подключение

обмоток

Рабочий ток,

Сечение

кабеля, мм

Предохран

итель, А

Тепловой

предохранитель, А

1 0,37 Y 1 0,75 5 1,2

2 0,55 Y 1,4 0,75 5 1,7

3 0,75 Y 1,8 0,75 5 2,2

4 1,1 Y 2,6 1 5 3,1

5 1,5 Y 3,5 1 10 4,2

6 2,2 Y 4,9 1,5 10 5,9

7 3 Y 6,3 1,5 10 7,6

8 4 Δ 8,2 2,5 20 9,8

9 5,5 Δ 11 2,5 20 13,2

10 7,5 Δ 15 4 20 18,0

11 11 Δ 21 4 25 25,2

12 15 Δ 29 6 32 34,8

13 18,5 Δ 35 10 40 42,0

14 22 Δ 41 16 60 49,2

15 30 Δ 55 16 60 66,0

16 37 Δ 68 25 80 81,6

17 45 Δ 82 35 100 98,4

18 55 Δ 100 70 160 120,0

19 75 Δ 134 70 160 160,8

20 90 Δ 160 90 200 192,0
