Циркуляционные центробежные ин-лайн
насосы SCRV
- 49 -

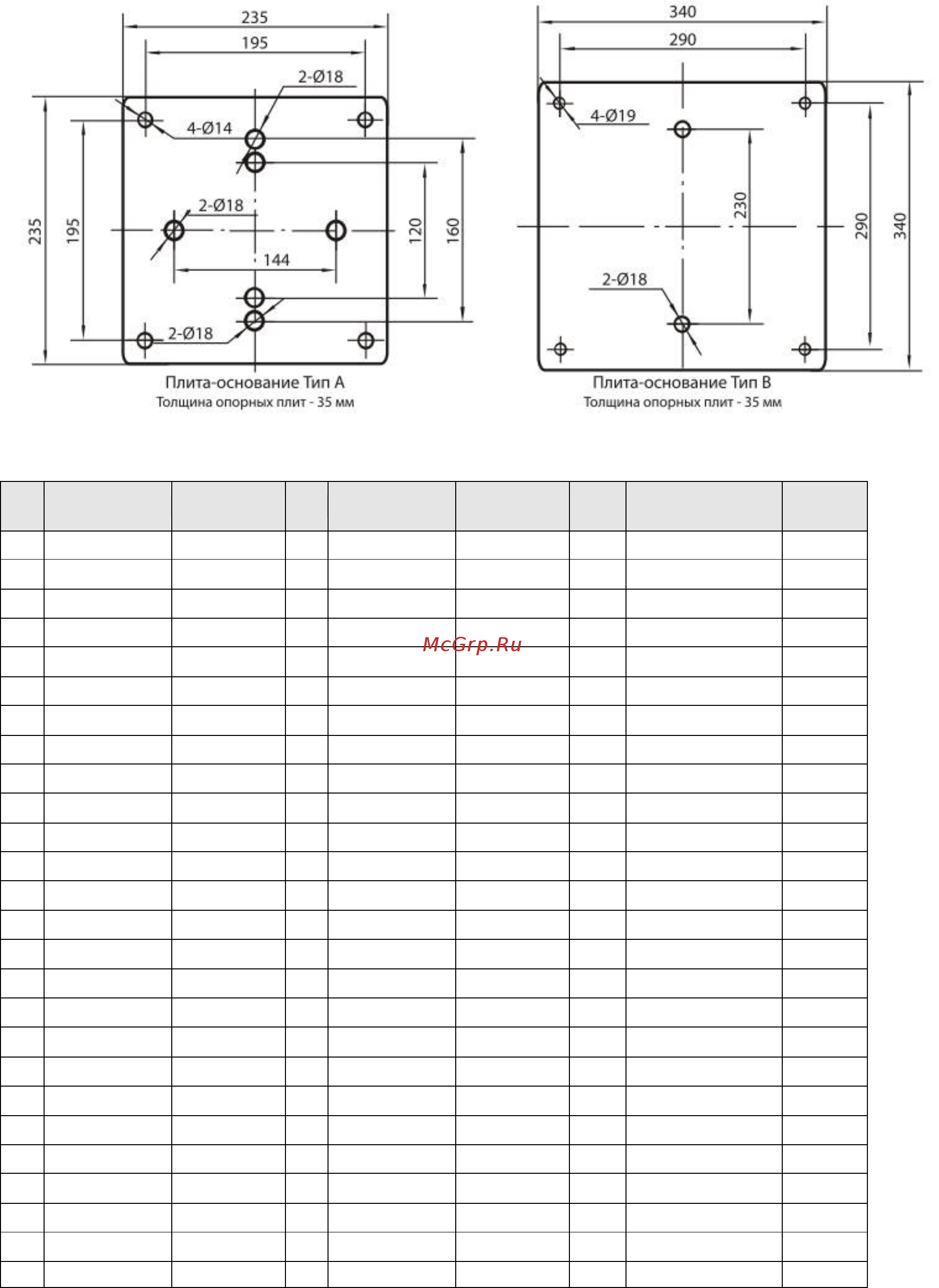

Приложение 4. Размеры плит-оснований.
№ Модель
Тип плиты
№ Модель
Тип плиты
№ Модель
Тип
плиты
1 SCRV 32-18/2
A 27 SCRV 50-60/2
A 53 SCRV 100-9/2 A
2 SCRV 32-21/2
A 28 SCRV 50-70/2
A 54 SCRV 100-15/2 A
3 SCRV 32-25/2
A 29 SCRV 50-81/2
A 55 SCRV 100-17/2 A
4 SCRV 32-32/2
A 30 SCRV 65-36/2
A 56 SCRV 100-22/2 A
5 SCRV 32-38/2
A 31 SCRV 65-48/2
A 57 SCRV 100-27/2 A
6 SCRV 32-50/2
A 32 SCRV 65-15/2
A 58 SCRV 100-33/2 A
7 SCRV 40-16/2
A 33 SCRV 65-19/2
A 59 SCRV 100-40/2 B
8 SCRV 40-20/2
A 34 SCRV 65-22/2
A 60 SCRV 100-48/2 B
9 SCRV 40-18/2
A 35 SCRV 65-30/2
A 61 SCRV 100-52/2 B
10 SCRV 40-25/2
A 36 SCRV 65-34/2
A 62 SCRV 125-11/4 B
11 SCRV 40-30/2
A 37 SCRV 65-40/2
A 63 SCRV 125-14/4 B
12 SCRV 40-36/2
A 38 SCRV 65-50/2
A 64 SCRV 125-18/4 B
13 SCRV 40-48/2
A 39 SCRV 65-61/2
A 65 SCRV 125-22/4 B
14 SCRV 50-32/2
A 40 SCRV 65-67/2
A 66 SCRV 125-28/4 B
15 SCRV 50-38/2
A 41 SCRV 65-83/2
A 67 SCRV 125-32/4 B
16 SCRV 50-48/2
A 42 SCRV 80-13/2
A 68 SCRV 125-40/4 B
17 SCRV 50-58/2
A 43 SCRV 80-18/2
A 69 SCRV 125-48/4 B
18 SCRV 50-80/2
A 44 SCRV 80-22/2
A 70 SCRV 150-12.5/4
B
19 SCRV 50-12/2
A 45 SCRV 80-28/2
A 71 SCRV 150-17/4 B
20 SCRV 50-15/2
A 46 SCRV 80-40/2
A 72 SCRV 150-21/4 B
21 SCRV 50-18/2
A 47 SCRV 80-48/2
A 73 SCRV 150-25/4 B
22 SCRV 50-24/2
A 48 SCRV 80-30/2
A 74 SCRV 150-33/4 B
23 SCRV 50-28/2
A 49 SCRV 80-38/2
A 75 SCRV 150-40/4 B
24 SCRV 50-35/2
A 50 SCRV 80-47/2
A 76 SCRV 150-50/4 B
25 SCRV 50-40/2
A 51 SCRV 80-54/2
A
26 SCRV 50-50/2
A 52 SCRV80-67/2
A
