Циркуляционные центробежные ин-лайн
насосы SCRV
- 9 -
Подробнее с напорно-расходными характеристиками насосов можно ознакомиться в соответствующем
разделе Приложениий к данному руководству.
5.2 Минимальное давление на входе высота столба жидкости на всасывающей стороне насоса
(NPSH).
Расчет минимального давления всасывания (подпора) Н рекомендуется в следующих случаях:
• при высокой температуре жидкости;
• когда подача значительно превышает расчетную;
• если высота всасывания относительно велика;
• если вода всасывается через трубопроводы большой длины;
• когда имеется значительное сопротивление на входе (фильтры, клапаны и т. д.);
• когда в системе низкое давление.
Для исключения кавитации необходимо, чтобы давление на входе в насос было больше минимального.
В случае если всасывание жидкости происходит из резервуара, установленного ниже уровня насоса,
то максимальная высота всасывающей магистрали в метрах рассчитывается по формуле:

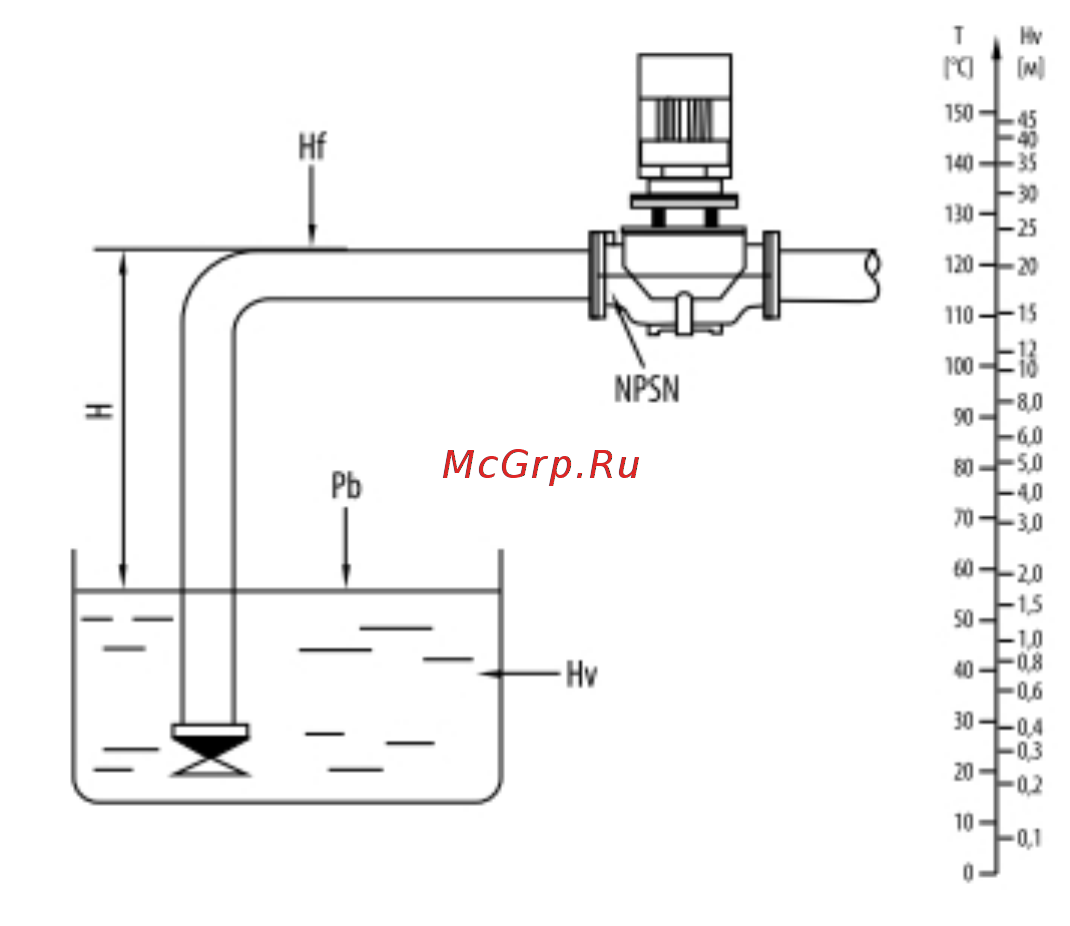

H (м) = Hbх10,2–NPSH–Hf –Hv–Hs
Hb (бар) – барометрическое давление;
(На уровне моря барометрическое давление может быть принято равным 1 бар. При использовании
оборудования на высоте, отличной от высоты уровня моря, принимать коэффициент в соответствии со
значениями табл. 1).
NPSH (м) – параметр насоса, характеризующий всасывающую способность;
(Может быть получен по кривой NPSH при максимальной подаче насоса)
Hf (м) – суммарные гидравлические потери напора во всасывающем трубопроводе при максимальной подаче
насоса;
(Принимаются по данным таблиц гидравлического сопротивления трубопроводов для различных материалов
и скорости потока жидкости)
Hv (м) – давление насыщенных паров жидкости;
(Может быть получено по диаграмме давления насыщенных паров, где Нv зависит от температуры жидкости
Т ºC.
