Циркуляционные центробежные ин-лайн
насосы SCRV
- 19 -

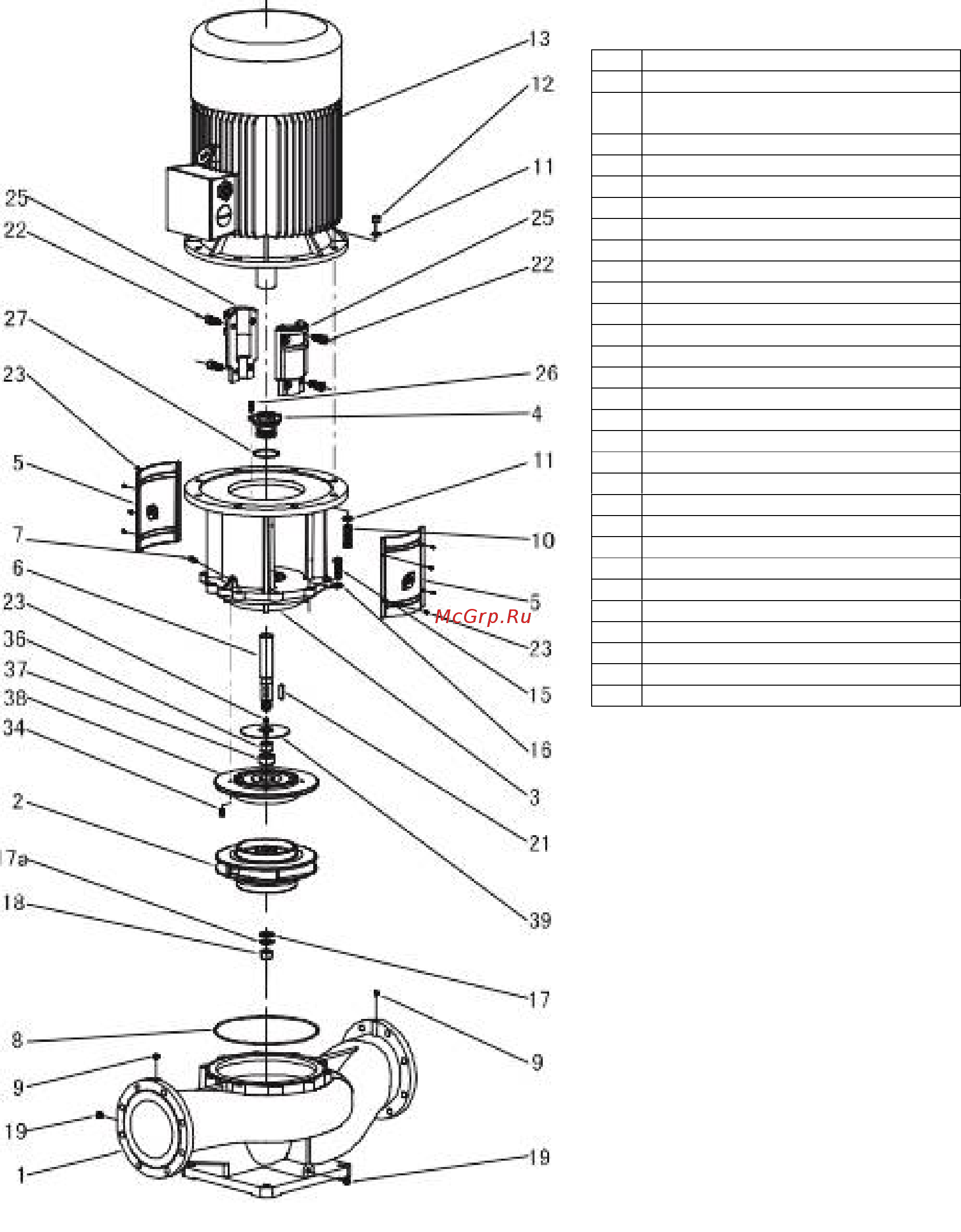

SCRV125 - SCRV150 – легкосъемная структура.
1 Корпус насоса
2 Рабочее колесо
3 Головная часть насоса (фланец
переходной)
4 Механическое уплотнение вала
5 Предохранительный щиток
6 Вал насоса
7 Винт для удаления воздуха
8 Уплотнительное кольцо
9 Пробка
10 Винт
11 Шайба
12 Гайка
13 Электродвигатель
15 Винт
16 Шайба
17 Шайба
17а Пружинная шайба
18 Гайка рабочего колеса
19 Дренажная пробка
21 Шпонка вала
22 Винт с шестигранной головкой
23 Винт
25 Муфта
26 Винт с внутренним шестигранником
27 Уплотнительное кольцо
34 Уплотнительное кольцо
36 Втулка вала
37 Подшипник
38 Опорный диск
39 Опорная крышка
