Циркуляционные центробежные ин-лайн

насосы SCRV

- 22 -

12. Сборка и разборка

12.1 Сборка SCRV32 - SCRV150 – конструкция с удлиненным валом.

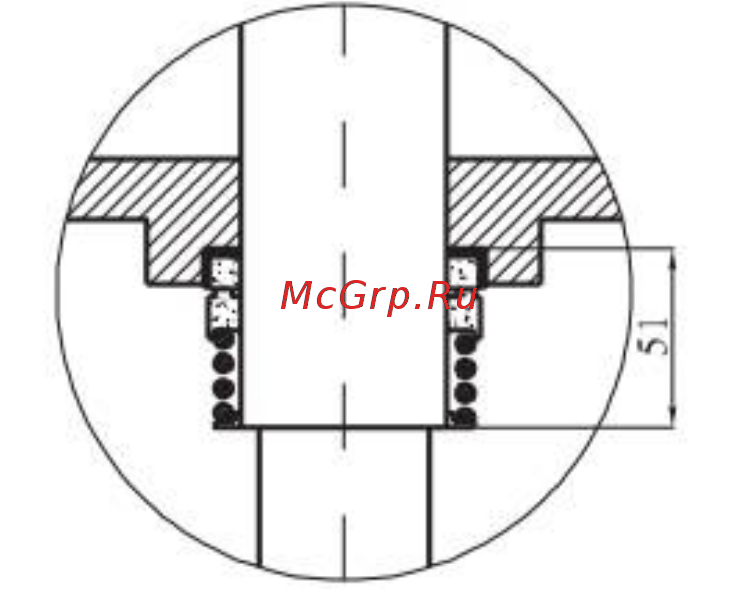

1) Установите неподвижную часть механического уплотнения на головную часть насоса, установите втулку

вала на вал насоса, затем установите головную часть, закрепите винт вала, чтобы обеспечить осевое

смещение торцевого уплотнения такое, как показано на рисунке ниже.

2) Соберите комплектующие в последовательности согласно деталировке на стр. 17, такие как подвижная

часть торцевого уплотнения, рабочее колесо, шайба, гайка, корпус и т.д.

3) По окончании сборки проверните вал, он должен вращаться свободно, без блокировки.

4) Для разборки насоса, повторите те же самые процедуры в обратном порядке.

12.2 Сборка SCRV125 - SCRV150 – легкосъемная структура.

1) Установите подшипник на опорный диск. Прижмите подшипник опорной крышкой, затяните винт.

2) Установите опорный диск на выступ под головку насоса, затяните винт.

3) Установите втулку на вал, затем установите рабочее колесо, шайбу рабочего колеса, пружинную шайбу и

гайку, затяните винт.

4) Установите вал в сборе с рабочим колесом в корпус, установите головку насоса с кольцевым уплотнением,

установите двигатель, затяните винт.

5) Установите кольцевое и механическое уплотнение, закрепите винт неподвижной части механического

уплотнения, установите сальник.

6) Поднимите вал (на валу насоса имеется резьбовое отверстие, с помощью которого вы можете

использовать подъемный болт для регулировки), поместите регулировочную пластину между неподвижным

кольцом механического уплотнения и сальником.

7) Установите муфту и затяните винты равномерно, снимите регулировочную пластину, поверните вал, он

должен вращаться свободно, без затруднений.

8) Для разборки насоса, повторите те же самые процедуры в обратном порядке.

12.3 Сборка SCRV200 – SCRV250.

1) Установите рабочее колесо на вал, затем установите подкладочную шайбу, круглую гайку, нижний

подшипник и крышку подшипник, затяните винт.

2) Установите вал в сборе в корпус, затем установите головную часть насоса с уплотнительным кольцом,

установите механическое уплотнение вала и электродвигатель.

3) Затяните винт фиксации неподвижной части торцевого уплотнения и сальника, поднимите вал, вставьте

регулировочную пластину между неподвижным кольцом механического уплотнения и сальником.
