Waterstry SCRV 125-18/4* [47/64] Приложение 3 спецификация материалов
![Waterstry SCRV 300-20/4 [47/64] Приложение 3 спецификация материалов](/views2/1477982/page47/bg2f.png)
Циркуляционные центробежные ин-лайн
насосы SCRV
- 47 -

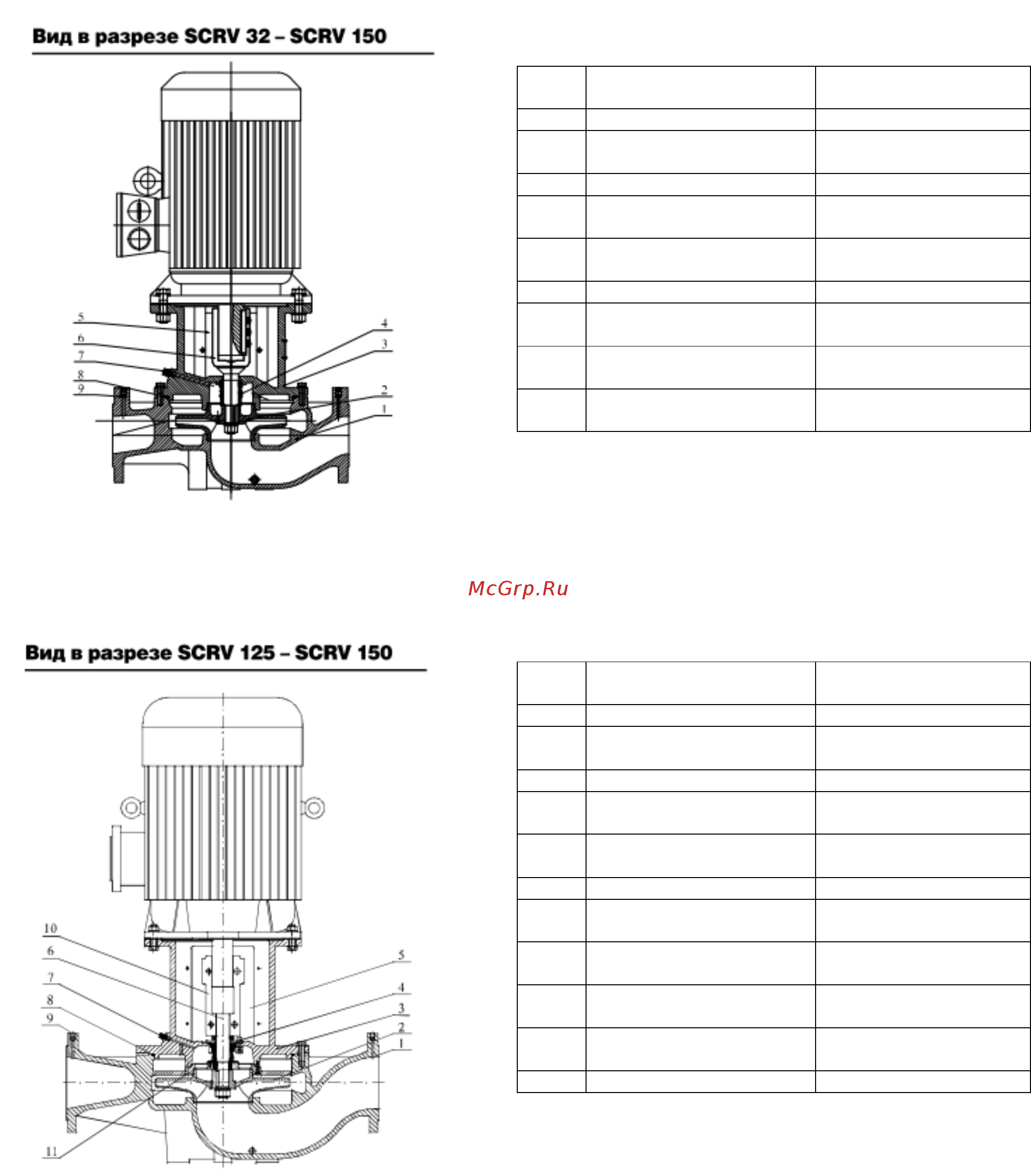

Приложение 3. Спецификация материалов.
№ Наименование
деталей
Материал
1 Корпус Чугун HT200
2 Колесо рабочее Чугун Нерж. сталь
HT200 ZG07Cr19Ni9
3 Фланец переходной Чугун HT200
4 Уплотнение торцевое Карбид графита /
Карбид кремния
5 Щиток ограждения Нерж. сталь
06Cr19Ni10
6 Вал насосной части Нерж. сталь 20Cr13
7 Винт воздухоотводчика Нерж. сталь
06Cr19Ni10
8 Кольцо уплотнительное Бутадиен-нитрильный
каучук (NBR)
9 Заглушка Нерж. сталь
06Cr19Ni10
№ Наименование
деталей
Материал
1 Корпус Чугун HT200
2 Колесо рабочее Чугун Нерж. сталь
HT200 ZG07Cr19Ni9
3 Фланец переходной Чугун HT200
4 Уплотнение торцевое Карбид графита /
Карбид кремния
5 Щиток ограждения Нерж. сталь
06Cr19Ni10
6 Вал насосной части Нерж. сталь 20Cr13
7 Винт воздухоотводчика Нерж. сталь
06Cr19Ni10
8 Кольцо уплотнительное Бутадиен-нитрильный
каучук (NBR)
9 Заглушка Нерж. сталь
06Cr19Ni10
10 Муфта вала Углеродистая сталь
ZG270-500
11 Подшипник скольжения Чугун HT200
