Циркуляционные центробежные ин-лайн
насосы SCRV
- 18 -

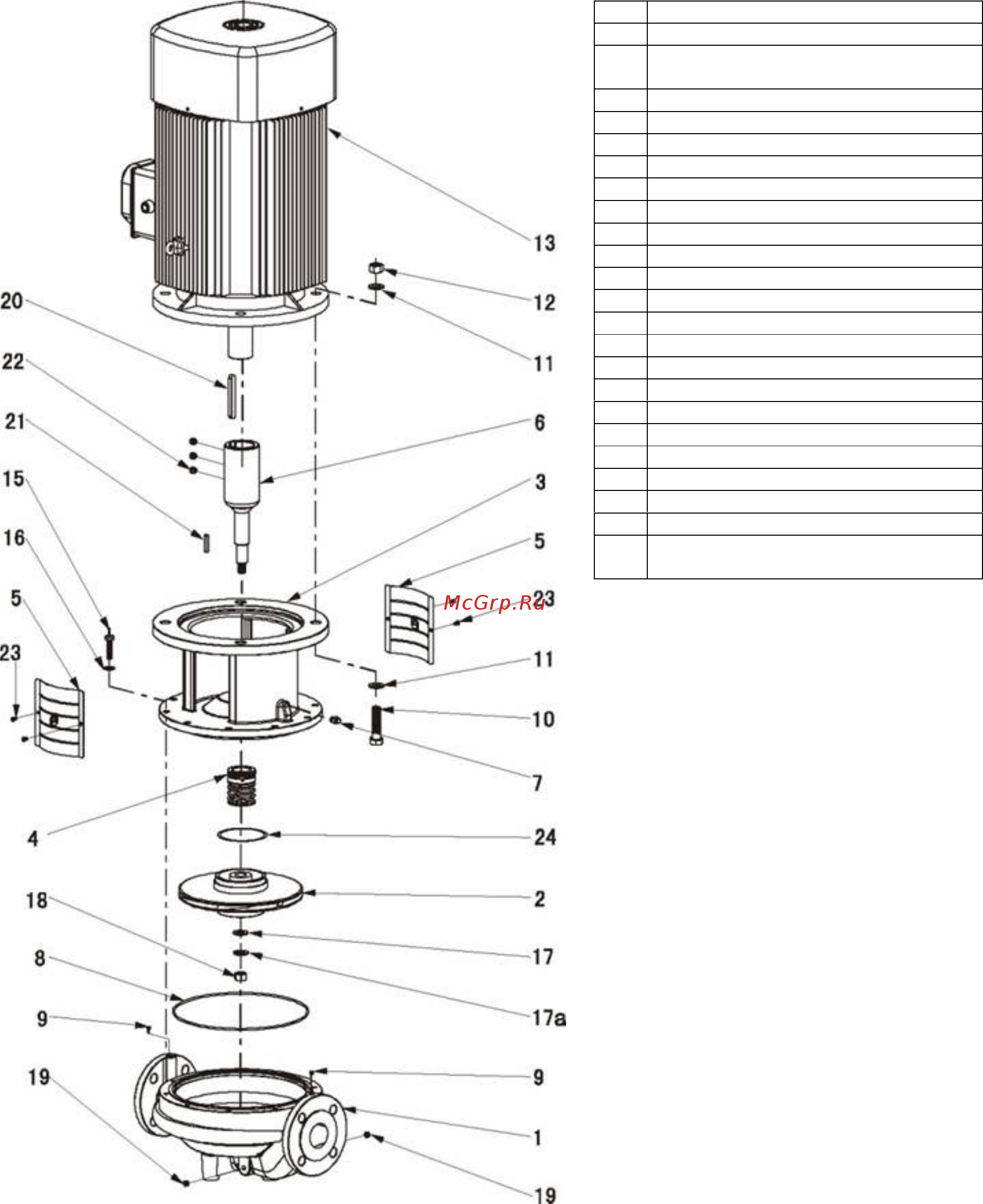

SCRV32 - SCRV150 – удлиненный вал.
.
1 Корпус насоса
2 Рабочее колесо
3 Головная часть насоса (фланец
переходной)
4 Механическое уплотнение вала
5 Предохранительный щиток
6 Вал насоса
7 Винт для удаления воздуха
8 Уплотнительное кольцо
9 Пробка
10 Винт
11 Шайба
12 Гайка
13 Электродвигатель
15 Винт
16 Шайба
17 Шайба
17а Пружинная шайба
18 Гайка рабочего колеса
19 Дренажная пробка
20 Шпонка вала
21 Шпонка рабочего колеса
22 Винт вала
23 Винт
24 Щелевое уплотнение (Только для
60 Гц)
