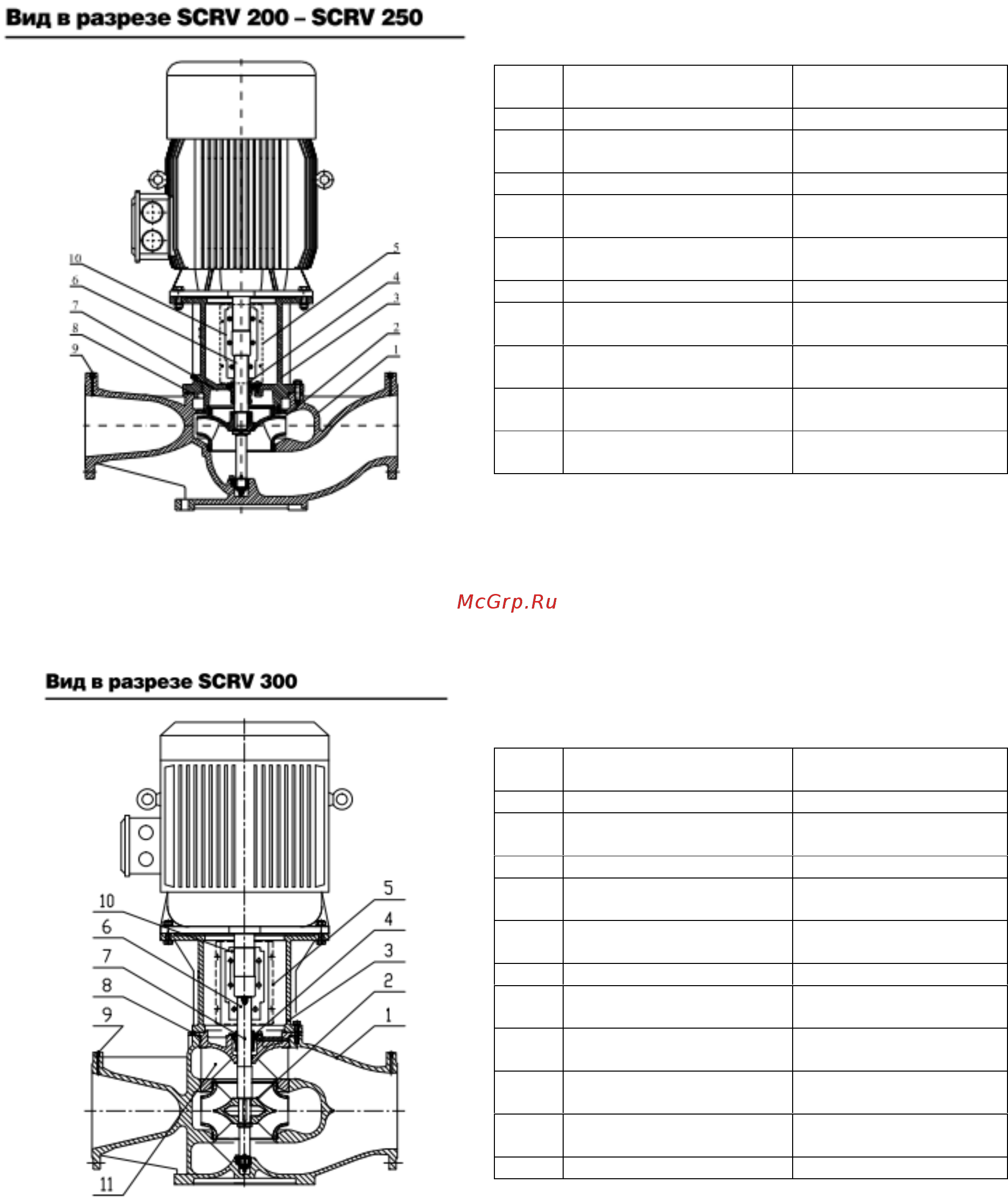

Циркуляционные центробежные ин-лайн
насосы SCRV
- 48 -
№ Наименование
деталей
Материал
1 Корпус Чугун HT200
2 Колесо рабочее Чугун Нерж. сталь
HT200 ZG07Cr19Ni9
3 Фланец переходной Чугун HT200
4 Уплотнение торцевое Карбид графита /
Карбид кремния
5 Щиток ограждения Нерж. сталь
06Cr19Ni10
6 Вал насосной части Нерж. сталь 20Cr13
7 Винт воздухоотводчика Нерж. сталь
06Cr19Ni10
8 Кольцо уплотнительное Бутадиен-нитрильный
каучук (NBR)
9 Заглушка Нерж. сталь
06Cr19Ni10
10 Муфта вала Углеродистая сталь
ZG270-500
№ Наименование
деталей
Материал
1 Корпус Чугун QT500-7
2 Колесо рабочее Чугун Нерж. сталь
HT200 ZG07Cr19Ni9
3 Фланец переходной Чугун HT200
4 Уплотнение торцевое Карбид графита /
Карбид кремния
5 Щиток ограждения Нерж. сталь
06Cr19Ni10
6 Вал насосной части Нерж. сталь 20Cr13
7 Винт воздухоотводчика Нерж. сталь
06Cr19Ni10
8 Кольцо уплотнительное Бутадиен-нитрильный
каучук (NBR)
9 Заглушка Нерж. сталь
06Cr19Ni10
10 Муфта вала Углеродистая сталь
ZG270-500
11 Крышка насоса QT500-7
