Циркуляционные центробежные ин-лайн
насосы SCRV
- 20 -

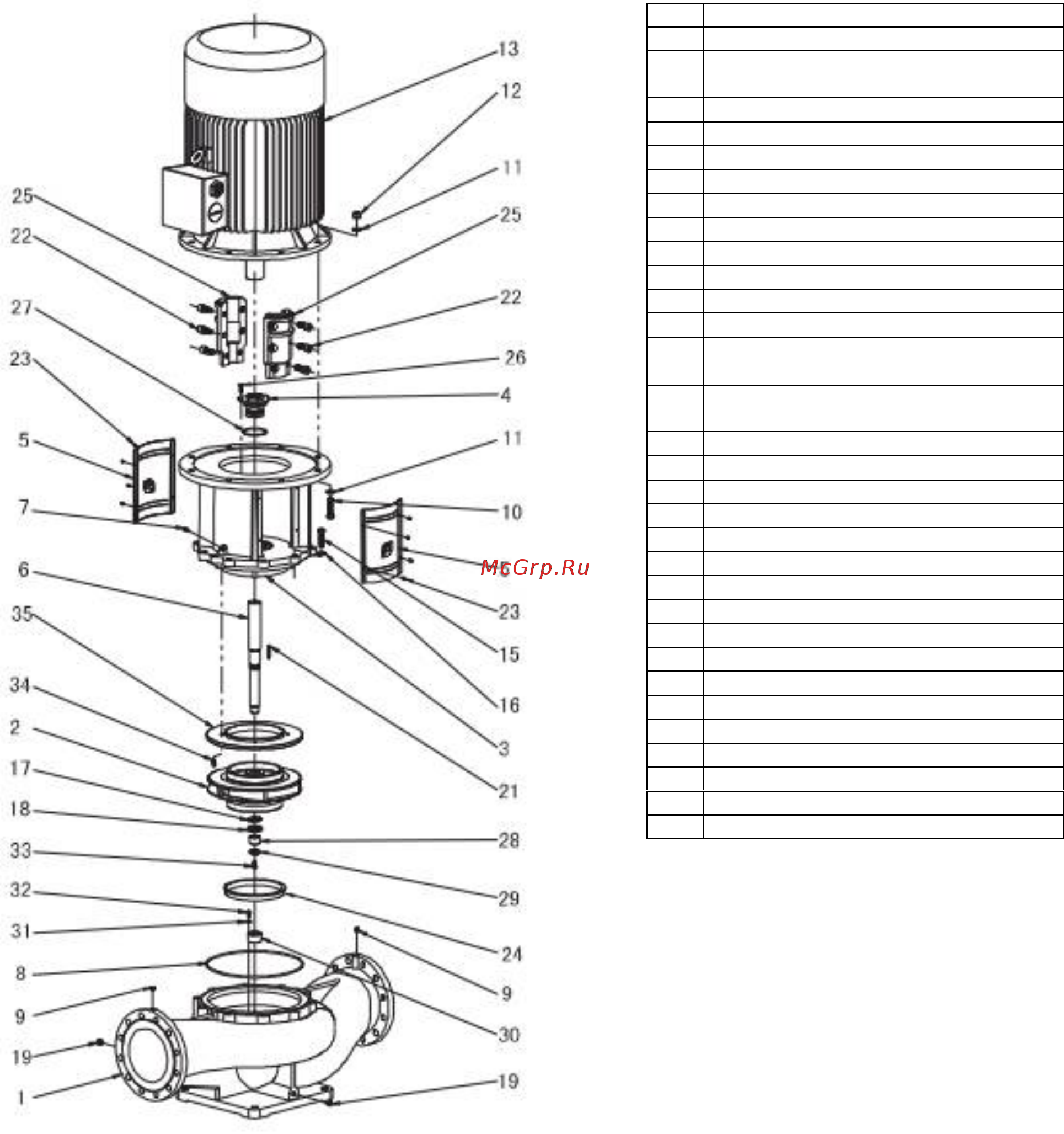

SCRV200 - SCRV250 – легкосъемная структура.
1 Корпус насоса
2 Рабочее колесо
3 Головная часть насоса (фланец
переходной)
4 Механическое уплотнение вала
5 Предохранительный щиток
6 Вал насоса
7 Винт для удаления воздуха
8 Уплотнительное кольцо
9 Пробка
10 Винт
11 Шайба
12 Гайка
13 Электродвигатель
15 Винт
16 Шайба
17 Подкладочная шайба рабочего
колеса
18 Круглая гайка
19 Дренажная пробка
21 Шпонка вала
22 Винт с шестигранной головкой
23 Винт
24 Щелевое уплотнение
25 Муфта
26 Винт с внутренним шестигранником
27 Уплотнительное кольцо
28 Нижняя втулка вала
29 Сальник
30 Нижний подшипник
31 Шайба
32 Винт с внутренним шестигранником
33 Винт с внутренним шестигранником
34 Винт с внутренним шестигранником
36 Диск уплотнения
