10 Версия 1.1.001

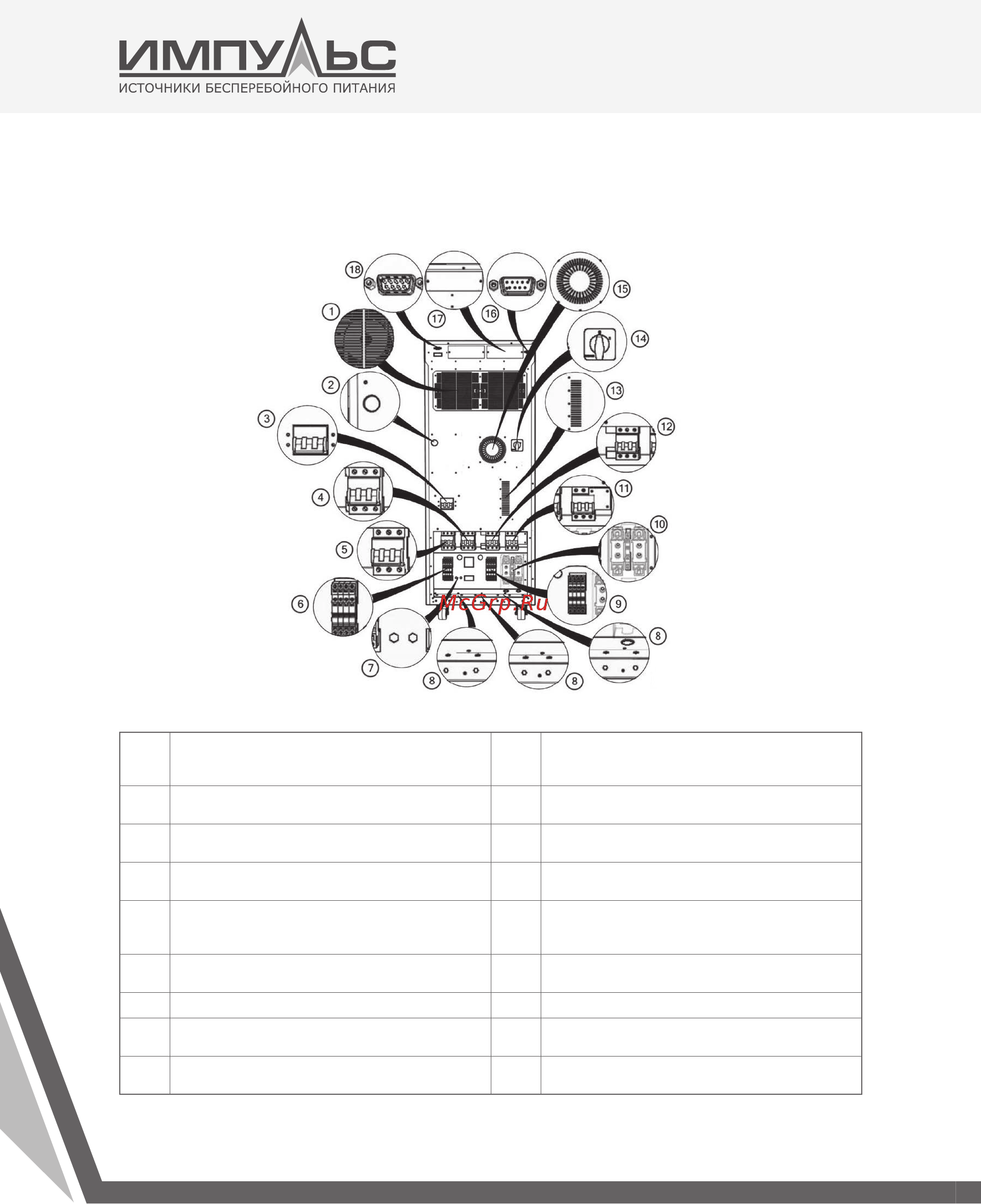

Вид сзади
1 Вентиляционная решетка вентиляторов
охлаждения
10 Быстродействующие предохранители ак-
кумуляторов и соединительные клеммы
подключения АКБ
2 Кнопка предзаряда шины постоянного
тока SW1
11 Автоматический выключатель АКБ СВ4
3 Опциональный автоматический выклю-
чатель отдельного байпасного входа СВ5
12 Выходной автоматический выключатель
СВ3
4 Автоматический выключатель механиче-
ского байпаса СВ2
13 Вентиляционная решетка охлаждения
электронного байпаса
5 Входной автоматический выключатель
СВ1
14 Опциональный Переключатель режима
«холодный старт» (запуск ИБП от АКБ, без
внешней сети)
6 Клеммы подключения к сети 15 Вентиляционная решетка охлаждения
дросселей
7 Клеммы заземления 16 Сервисный порт RS232
8 Хомуты крепления входного, выходного
кабелей и кабеля АКБ
17 Слот для опциональных интерфейсных
карт
9 Клеммы подключения выходного кабеля
нагрузки
18 Сервисный порт для параллельного под-
ключения ИБП
