112018

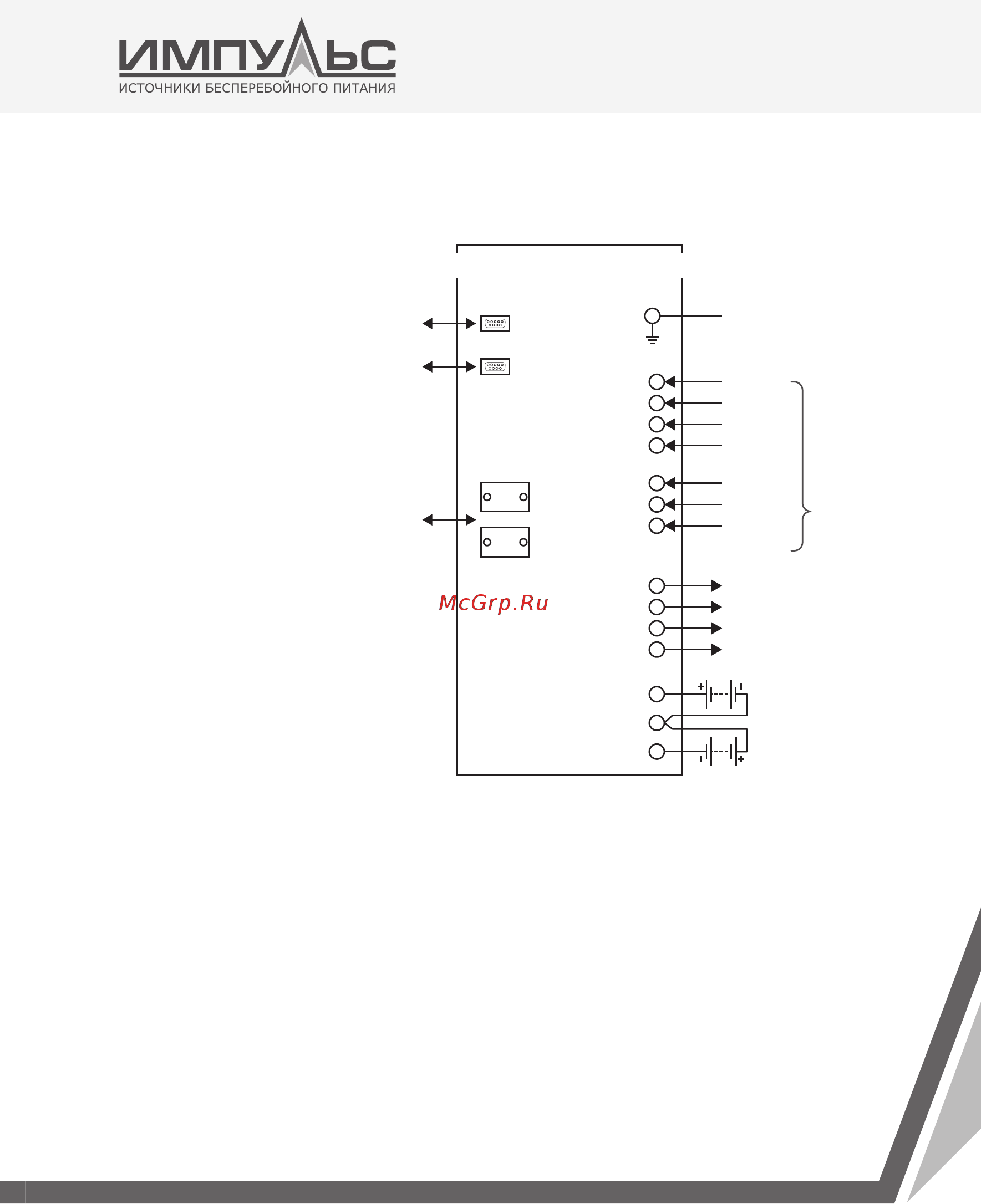

Электрические соединения
Электрические соединения ИБП БОКСЕР
Заземляющее соединение
RS232 - Связь (Сервис)
Расширительные разъёмы:
SNMP (Опционально)
RS485 (Опционально)
Сухой контакт (Опционально)
Дистанционная панель управления (Опционально)
Внешний температурный датчик аккумуляторов (Опционально)
Другие подобные аксессуары
Одновременно возможно подсоединение только двух опций
Соединение для
параллельной установки
Вход сети
L1
L2
L3
L1
L2
L3
N
L1
L2
L3
N
Внешний
байпас
(опционно) и
Сервисный
байпас
Силовые
кабели
Защищенная
нагрузка
Полож. заряженная
группа аккумуляторов
(31 шт.)
DC шина +
Нейтраль
DC шина -
Отр. заряженная
группа аккумуляторов
(31 шт.)
