Импульс БОКСЕР 10 [31/56] Подключение кабелей
![Импульс БОКСЕР 15 [31/56] Подключение кабелей](/views2/1481831/page31/bg1f.png)
312018
При выборе сечения кабелей необходимо учитывать наличие нелинейных нагрузок и гармониче-
ских искажений потребителей электрической энергии. Токи в нейтральном проводнике в опреде-
лённых режимах могут достигать значений, превышающих токи фазного проводника в 1,5 раза.
Защитный заземляющий проводник должен соединять корпус каждого шкафа и корпус ИБП от-
дельным проводником с контуром заземления. Типичные сечения линии заземления должны
быть:
для 10 кВА – 2.5мм
2
, для 15 кВА – 6мм
2
, для 20 кВА – 10мм
2
. Длина кабеля не должна
превышать 5 метров.
3.1.5.3. Подключение кабелей
Вводы входа, выхода и соединений акк умуляторов ИБП ос уществляются с задней стороны. Ввод
кабеля выполнятся после снятия расположенной сзади оборудования защитной крышки (панели).
ВНИМАНИЕ! На входе и выходе ИБП должен использоваться трехполюс-
ный автоматический выключатель! Нейтральный проводник не должен
иметь в своей цепи устройств размыкания и должен быть непрерывен!

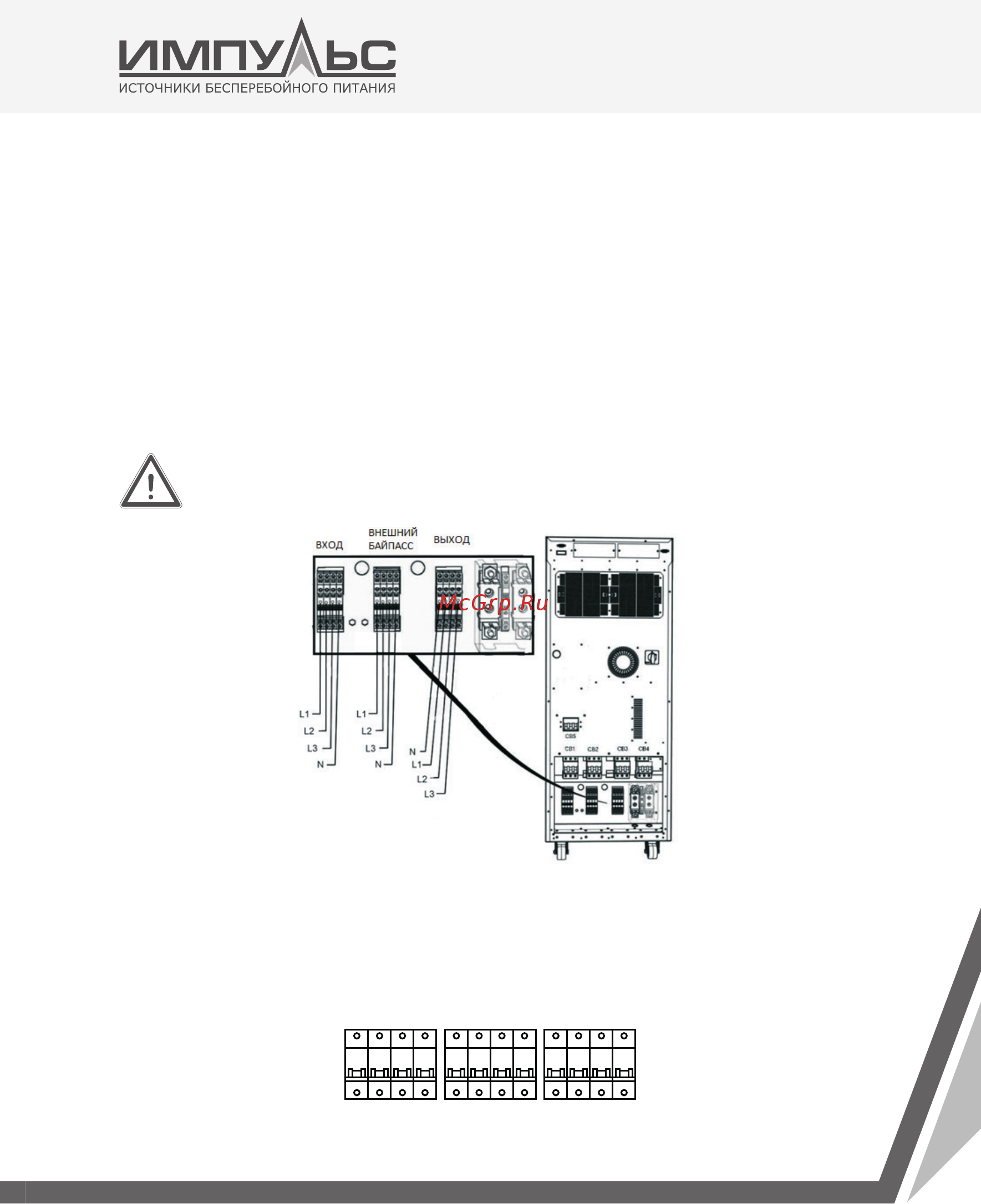

Все электрические подключения кабелей производятся в задней части ИБП. Клеммы под-
ключения находятся под крышкой в нижней части ИБП:
1.
Выключив все переключатели на распределительной панели удостоверьтесь, что кабели
изолированы от сети и не находятся под напряжением.
2.
Открутите винты крепления металлической крышки в нижней задней части ИБП и снимите панель.
ВХОД БАЙПАС
РАСПРЕДЕЛИТЕЛЬНАЯ ПАНЕЛЬ
ВЫХОД
OFF OFF OFF
