46 Версия 1.1.001

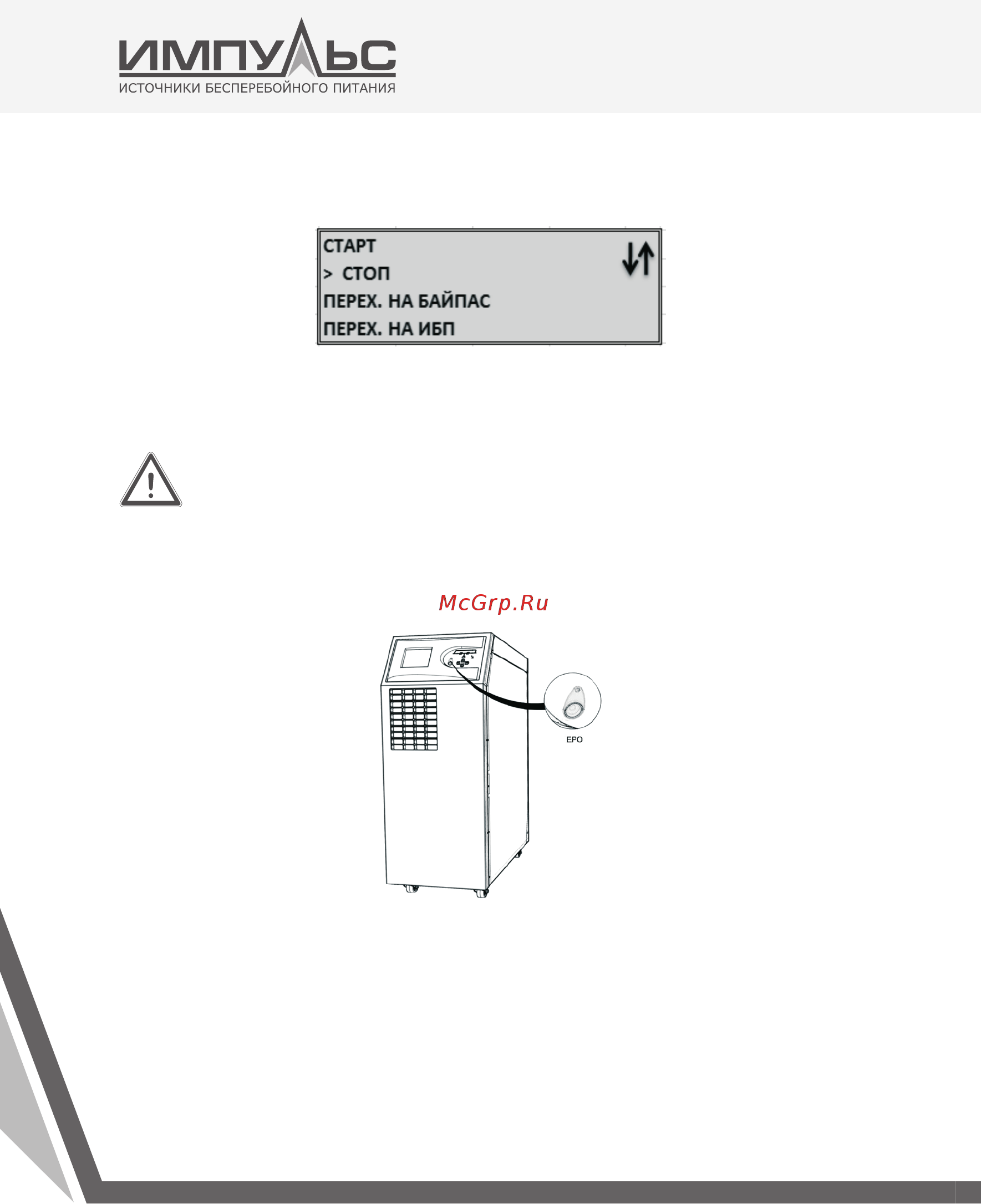

Основное меню> Контроль>Пароль> Остановить
3. Убедитесь в переходе ИБП в режим байпаса. Индикатор байпаса на панели мнемосхемы.
4. Поочередно отключите выходной переключатель CB3, аккумуляторов CB4, входной CB1 и
CB5 если он присутствует.
ПРЕДУПРЕЖДЕНИЕ: ПЕРЕД ПОЛНЫМ ОТКЛЮЧЕНИЕМ ИБП УДОСТО-
ВЕРЬТЕСЬ, ЧТО ДАННОЕ ДЕЙСТВИЕ НЕ ПРИВЕДЁТ К НЕПЛАНОВОМУ
ВЫКЛЮЧЕНИЮ КРИТИЧЕСКИ ВАЖНЫХ ПОТРЕБИТЕЛЕЙ!
4.1.5. EPO – аварийное отключение питания
При нажатии на кнопку EPO, ИБП отключит выпрямитель и инвертор. Если представлена и настро-
ена опция отключения прерывателя выходной цепи, ИБП механически отключит цепи нагрузки.
4.1.6. Средства мониторинга, связи и последовательного обмена данными RS232
Серия БОКСЕР в стандартном исполнении оснащена коммуникационным портом RS-232,
поддерживающим протоколы SEC и TELNET. Это изолированный и безопасный интерфейс.
При использовании опциональных карт SNMP, MODBUS или карты «сухих» (релейных) контак-
тов, может осуществляться дистанционный мониторинг ИБП. Контроль состояния ИБП может
быть осуществлен с помощью ПК по локальной вычислительной сети (SNMP), либо данные
о состоянии ИБП могут передаваться в системы автоматизации (ModBus, «сухие» контакты).
