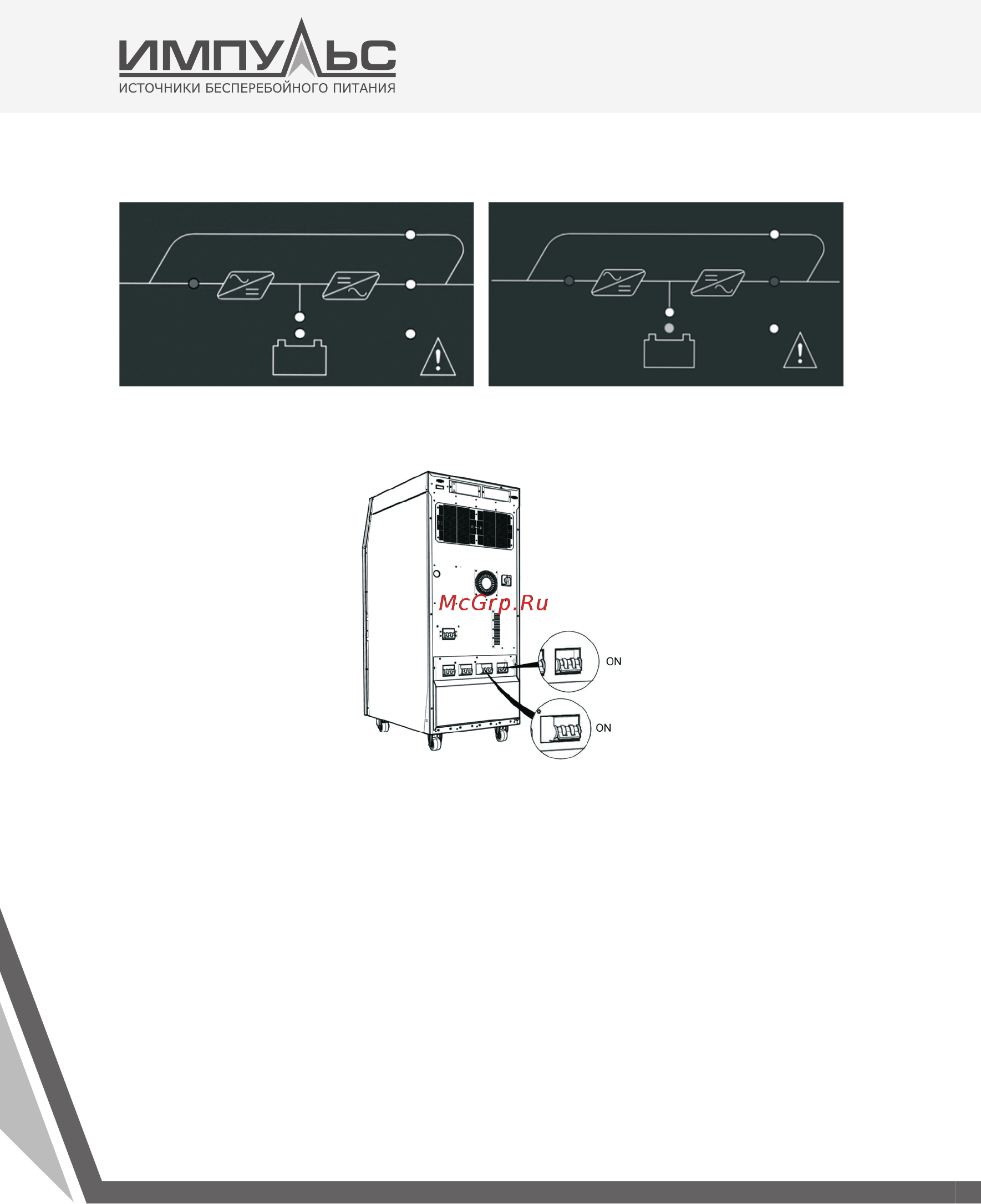

![Импульс БОКСЕР 10 [42/56] Переключение из нормального режима в режим работы от акб](/img/pdf.png)
Импульс БОКСЕР 10 [42/56] Переключение из нормального режима в режим работы от акб
![Импульс БОКСЕР 10 [42/56] Переключение из нормального режима в режим работы от акб](/views2/1481831/page42/bg2a.png)
42 Версия 1.1.001
6. Включите батарейный автомат CB4 в положение ON.
7. Включите выходной автомат CB3 в положение ON.
8. Можете последовательно включить автоматы подключённых к ИБП потребителей.
При успешном завершении данных действий на мнемосхеме должна отображаться работа
выпрямителя и инвертора (горят зелёным цветом). В противном случае проверьте общие и
пофазные нагрузки ИБП. ИБП будет подавать звуковые сигналы при детектировании пере-
грузки, и не включится на питание нагрузки.
4.1.3. Тестирование ИБП, проверка режимов работы
После первого запуска, с целью проверки функционального состояния ИБП осуществите
переключения между режимами работы.
4.1.3.1. Переключение из нормального режима в Режим работы от АКБ
Вык лючите автомат CB1. Это отключит подачу питания на выпрямитель ИБП. Инвертор будет
использовать энергию аккумуляторов. Пос ле проверки работы, снова вк лючите автомат CB1.
Руководство по эксплуатации
