212018

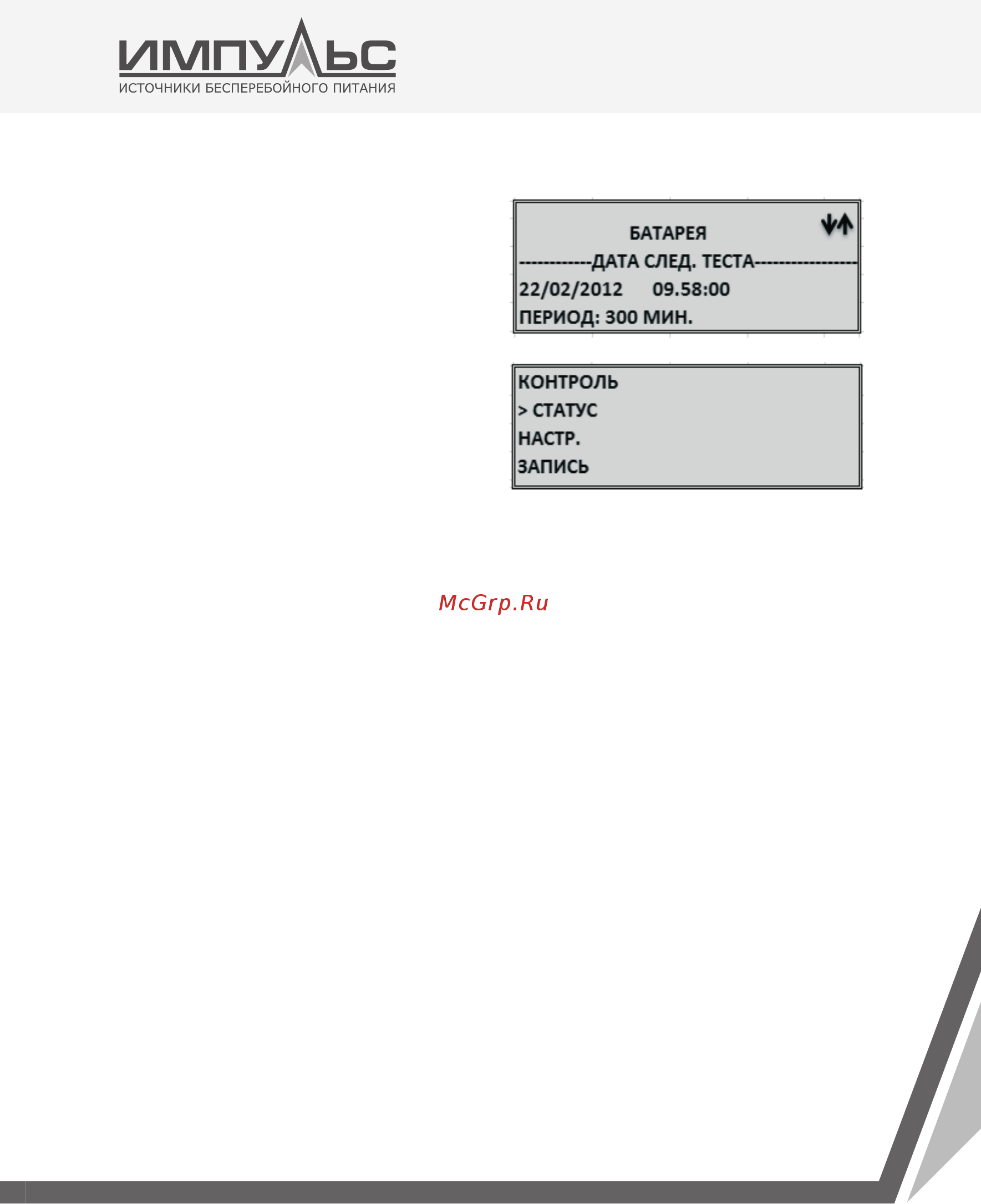

В разделе Статус > Бат отображается, счетчик
времени до начала следующего теста.
Ес ли будет выбран пункт Аннулировать тес т
аккумулятора, ИБП отменит тест.
2.4.6. Меню Статус
В данном меню отображаются следующие
параметры сети: по вход у, по выходу, на бай-
пасе, параметры батарей, температуры эле-
ментов, шины постоянного тока, Аварийные
и информационные сигналы.
Сеть
VP, A Гц Входное напряжение (фаза-нейтраль), токи и частота пофазно
KW, кВА , PF Активная мощность, реактивная мощность и коэффициент мощности
каждой фазы
Pt, St, VL Суммарная активная мощность, Суммарная реактивная мощность,
линейные напряжение (фаза-фаза).
Выход
VP, A , Гц Напряжения (фаза-нейтраль), токи и частота пофазно
KW, кВА , PF Активная мощность, реактивная мощность и коэффициент мощности
каждой фазы
Pt, St, %L Общая активная мощность, общая реактивная мощность и процент
нагрузки каждой фазы
VL, CF Напряжение (фаза-фаза) и коэффициент амплитуды фазы
Байпас
VP, A Гц Фазные напряжение (фаза-нейтраль), токи и частота пофазно
VL Линейные напряжения (фаза-фаза)
Бат.
A, °C, V, Şarj% Ток заряда АКБ, температура, напряжение и % заряда АКБ
SXXXX, GG/AA/YY Тип, номер и дата теста. ёмкость состояние АКБ
