Импульс БОКСЕР 10 [23/56] Ным сервисным паролем доступно только
![Импульс БОКСЕР 10 [23/56] Ным сервисным паролем доступно только](/views2/1481831/page23/bg17.png)
232018
ния. Для автоматического запуска ИБП и подачи питания на нагрузку после восстановления
параметров входного питания используется пункт меню Авторестарт. Используя пункт ON/
OFF включите/отключите автоматический запуск и используя расположенный ниже пункт
продолжительности определите, через какой промежуток времени ИБП включит питание
на нагрузку.

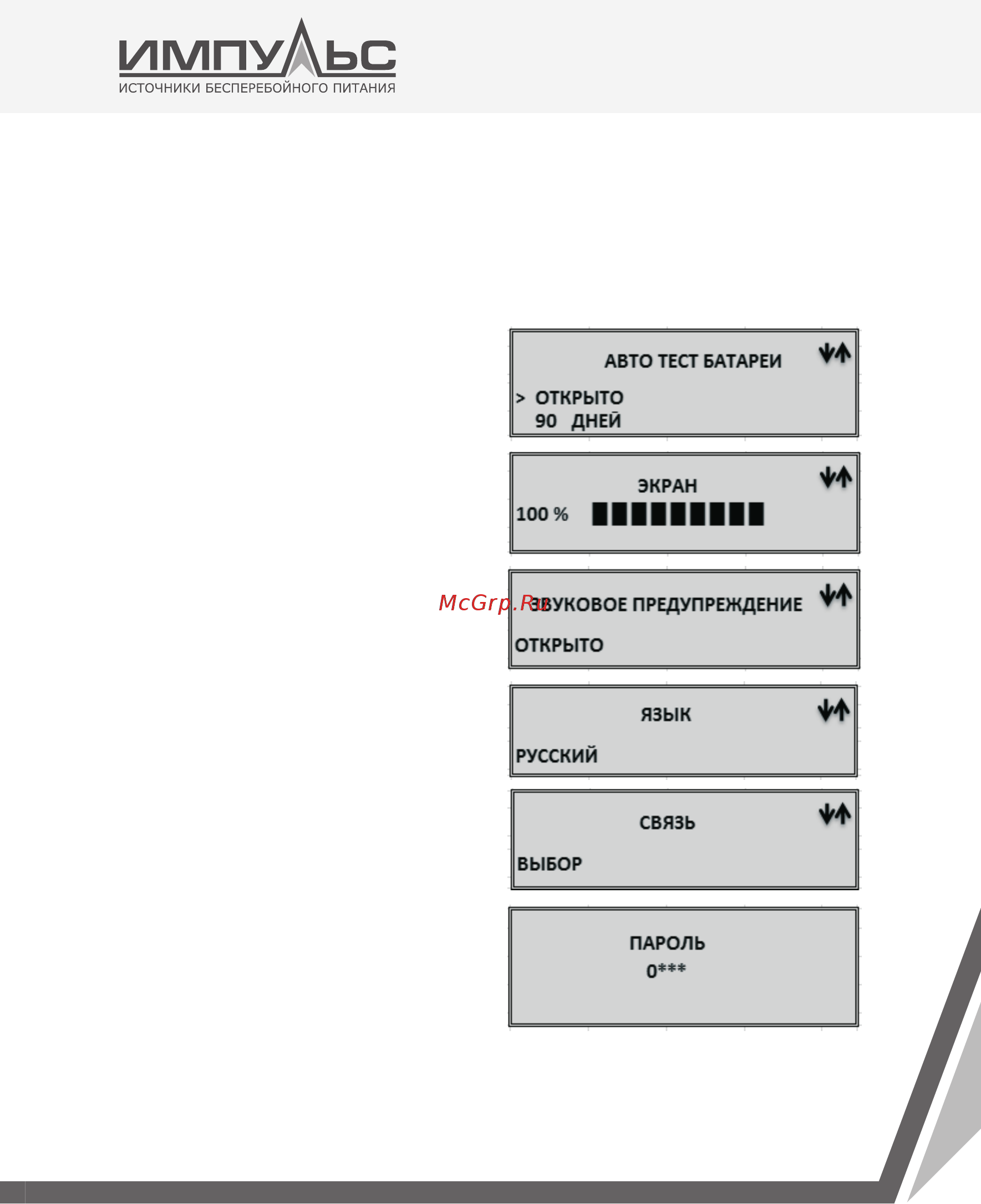

Авто тест бат.
Используйте этот пунк т меню для настройки
параметров периодического тестирования
аккумуляторного массива.
Контраст
Для увеличения яркости дисплея в разных
условиях освещённости, можно изменить
настройки контрастности дисплея.
Звуковой сигнал
Меню позволяет Включить/отключить зву-
ковой сигнал дисплея.
Язык
Меню позволяет выбрать между Русским
и Английским языками для отображения в
меню дисплея.
Связь
Позволяет выбрать протокол обмена данны-
ми RS232. Варианты: SEC и Telnet.
Сервисное меню
Сервисное меню защищено дополнитель-
ным сервисным паролем. Доступно только
уполномоченному персоналу службы тех-
нического обслуживания
Руководство по эксплуатации
источника бесперебойного питания
СЕРИЯ БОКСЕР 10 – 20 кВА
