38 Версия 1.1.001
3.1.5.5. Коммуникационные устройства
В ИБП БОКСЕР имеются стандартные встроенные или опциональные карты и разъёмы для
мониторинга и параллельной работы ИБП.
Данные устройства находятся с задней стороны ИБП
• 1 разъем интерфейса последовательного обмена данными RS232
• 2 гнезда расширения (опционально для карт: SNMP; MODBUS; Dry contacts)
• 1 разъем для подключения кабелей параллельной работы
3.2 . | Параллельная установка
Данный тип ИБП имеет возможность параллельного подключения и совместной работы
нескольких ИБП на общую нагрузку.
Подробную информацию о особенностях ИБП БОКСЕР работающих в параллель можно по-
лучить в представительствах ИМПУЛЬС.
Проведение работ по вводу в эксплуатацию ИБП работающих в парал-
лельном режиме должно осуществляться только авторизованным ИМ-
ПУЛЬС персоналом!

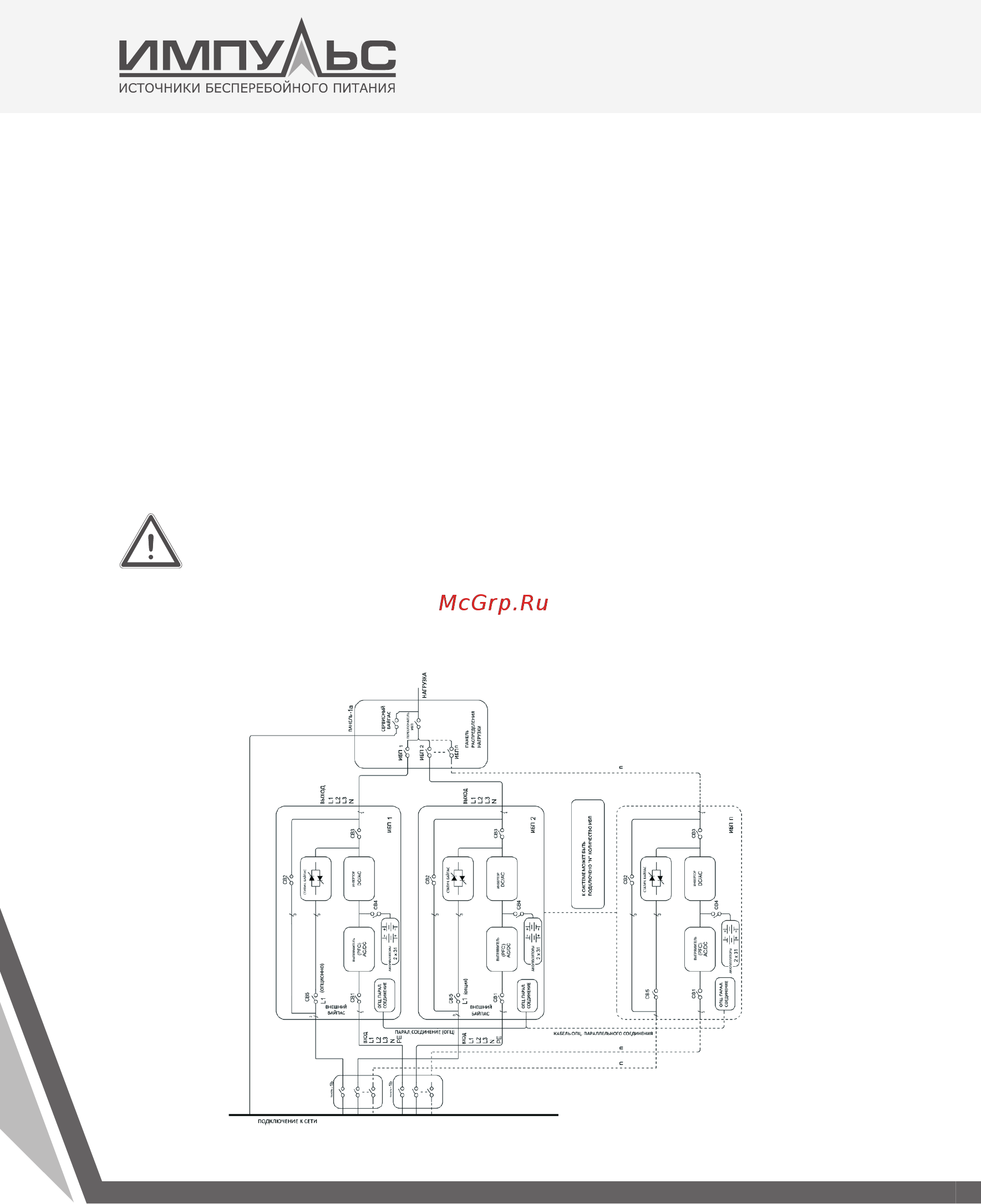

При необходимости резервирования XN или потребности в увеличении мощности N+X, в парал-
лельную работу может быть подключено до 8 ИБП БОКСЕР. Принципиальная схема параллельного
подключения ИБП представлена ниже.
