Сборка беговой дорожки

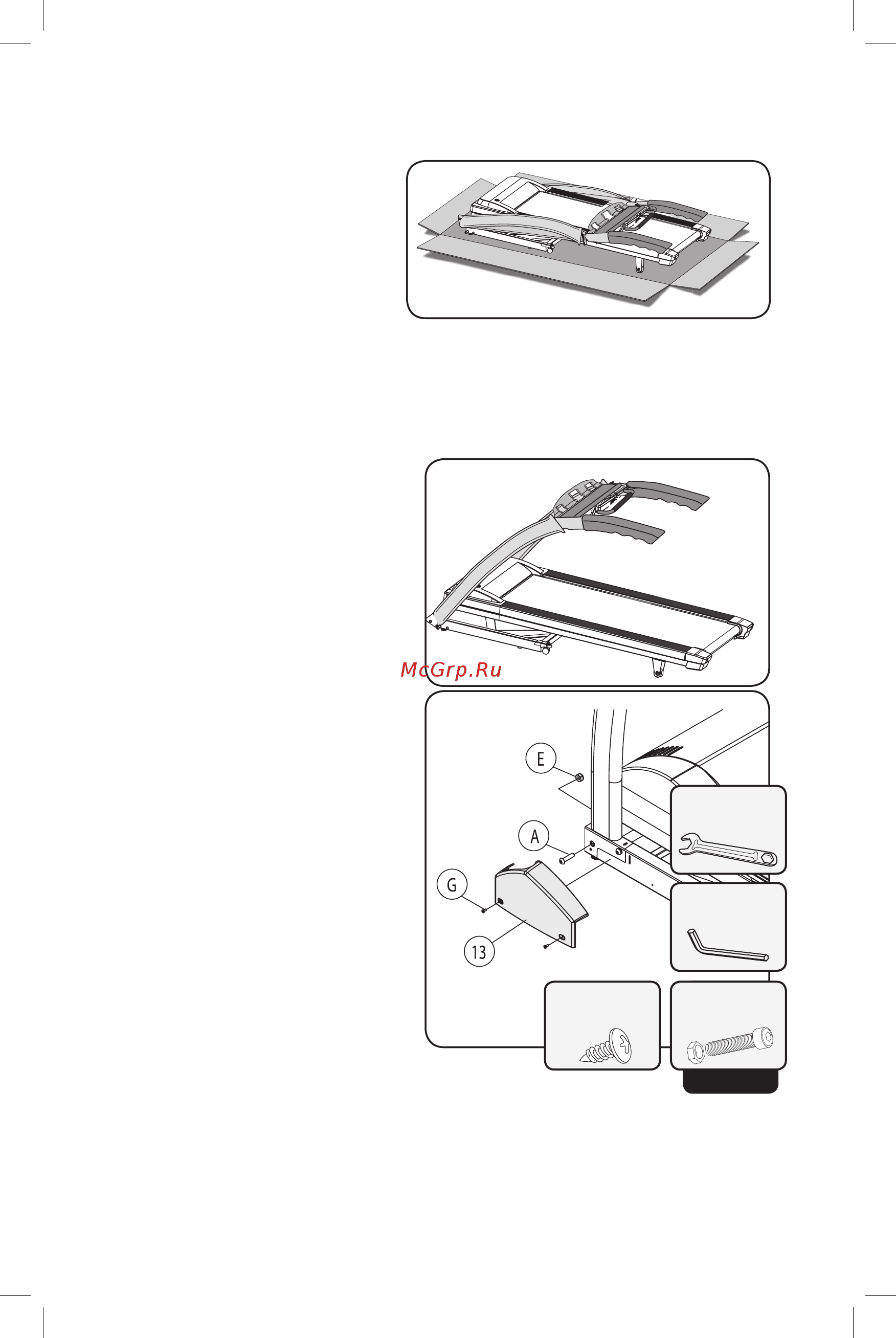

Шаг 1: Распаковка беговой
дорожки
A. Срежьте и снимите
упаковочные ремни.
B. Снимите крышку коробки.
C. Удалите мелкие детали,
упаковочный материал и
снимите упаковку с деталей.
D. Чтобы начать сборку, отрежьте углы нижней коробки и удалите весь
упаковочный материал. Беговую дорожку можно собрать в коробке.
Не нужно извлекать беговую дорожку из коробки.
Шаг 2: Сборка стойки
кронштейна рукоятки
A. Вывинтите винт (A) и гайку
(E) которые предварительно
завинчены на раме с каждой
стороны основания,
шестигранным ключом 6 мм
и 17 мм гаечным ключом с
открытым зевом,
поставляемом в комплектном
наборе инструментов. Эти
два винта не дают ручкам
вращаться в положении вверх.
Примечание. Убедитесь, что
жгут проводов, идущий от
передней части рамы к
основанию правого кронштейна
рукоятки, не будет защемлен
при повороте правого
кронштейна рукоятки на свое
место.
B. Установите опорные стойки и
рукоятки в рабочее положение и
снова завинтите винты (A) и гайки
(E), снятые на шаге 2A. Надежно затяните.
C. Прикрепите левый (13) и правый (14) кожухи основания с помощью
крестообразной отвертки и двух винтов (G) с каждой стороны. 4 винта
для крепления кожуха находятся в сумке с деталями.
Поддерживайте
рукоятки по
мере поднятия
Ключ 13/17
мм
Шестигранный
ключ 6 мм
Винт M4 x 10L
(x4)
ПРЕДВАРИТЕЛЬНО
УСТАНОВЛЕНА
Болт и гайка
M10 x 45L
24
