Сборка беговой дорожки

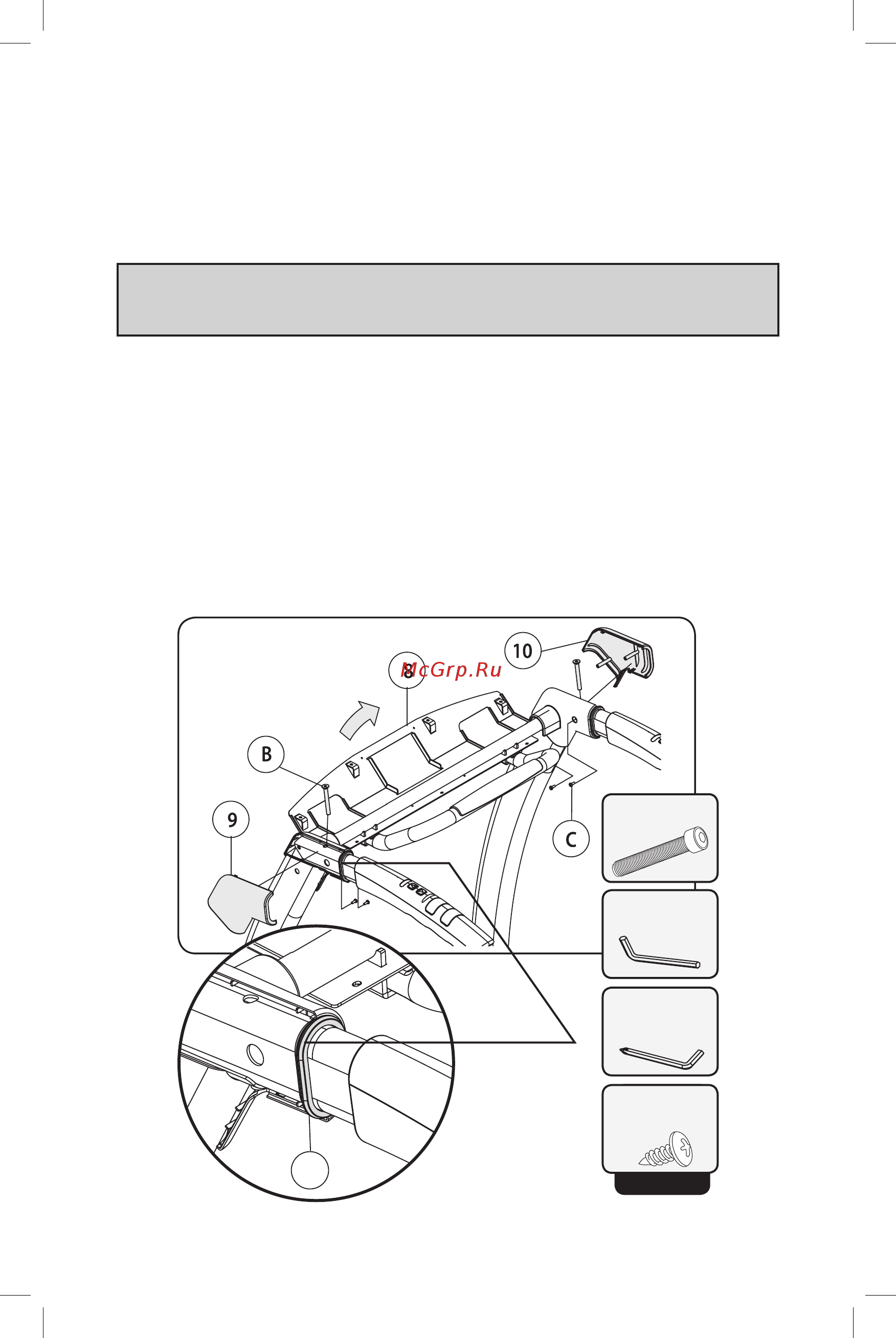

Шаг 3: Сборка рукоятки

A. Поверните рукоятки так, чтобы они располагались поверх стоек

рукояток. Закрепите правую и левую рукоятки на опорной стойке двумя

винтами М8 x70L (B), которые находятся в сумке для деталей.

ПРИМЕЧАНИЕ. Убедитесь, что провода с обеих сторон не

защемлены между рукоятками и стойкой рукоятки.

B. Поверните кронштейн консоли (8) вверх и назад, пока он не достигнет

своего нормального рабочего положения.

C. Поместите левый наружный кожух (9) рядом с внутренним кожухом

рукоятки (предварительно прикреплен). Расположите (предварительно

прикрепленное) желтое резиновое кольцо (X), чтобы оно проходило

между этими кожухами руля, позволяя пластиковому канту встать в

паз синего резинового кольца. Соедините эти три части вместе с

помощью самонарезных винтов (C), которые предварительно

завинчены на внешнем кожухе. Повторите этот процесс с другой

стороны с правым внешним кожухом рукоятки (10).

M8 x 70L

(x2)

Желтое резиновое

кольцо

Шестигранный

ключ 6 мм

Шестигранный

ключ 5 мм с

крестовой

отверткой

Винт

M4 x 10L

ПРЕДВАРИТЕЛЬНО

УСТАНОВЛЕНА
