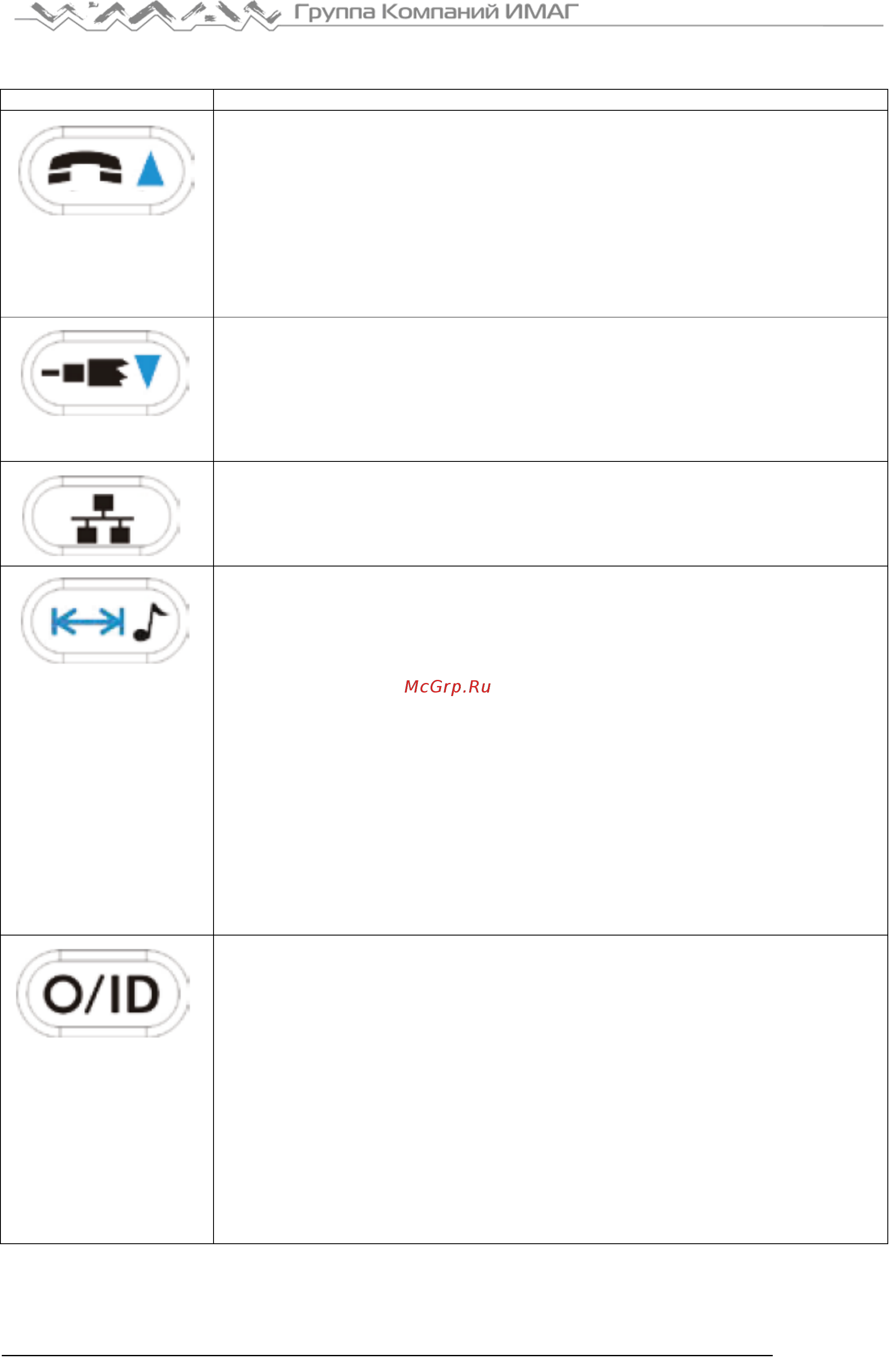

Таблица 6. Клавиатура
Кнопка клавиатуры
Описание
Кнопка тестирования кабелей передачи голоса.
Каждое нажатие кнопки приводит к выполнению одного теста на шестикон-
тактном гнезде RJ.
Для запуска/остановки непрерывного тестирования удерживайте кнопку в
нажатом состоянии.
В режиме измерения длины кнопка с синей стрелкой позволяет изменять
значение удельной емкости.
Одновременное кратковременное нажатие кнопок голоса и видео позволя-
ет переключать единицы измерения длины тестера с футов на метры и
наоборот.
Кнопка видео позволяет тестировать коаксиальные кабели, имеющие оконеч-
ную заделку в виде разъема типа F.
В режиме измерения длины кнопка с синей стрелкой позволяет изменять
значение удельной емкости.
Одновременное кратковременное нажатие кнопок голоса и видео позволя-
ет переключать единицы измерения длины тестера с футов на метры и
наоборот.
Данная кнопка позволяет тестировать кабели передачи данных.
Каждое нажатие кнопки приводит к выполнению одного теста на восьми-
контактном гнезде RJ.
Для запуска/остановки непрерывного тестирования удерживайте кнопку в
нажатом состоянии.
Данная кнопка имеет две функции: Включение генератора тональных сигналов
и измерение длины.
Режим тонального генератора
Тональный режим, который обозначен символом музыкальной ноты, использу-
ется с тональным пробником для идентификации неисправностей в кабелях с
помощью звуковых сигналов.
Когда устройство выключено, нажмите и удерживайте данную кнопку в те-
чение двух секунд, чтобы войти в тональный режим.
Сигнал звуковой частоты передается от устройства по выбранной паре
проводов тестируемого кабеля.
Режим измерения длины
Режим измерения длины, обозначенный двойной стрелкой, используется для
измерения длины всего кабеля и его отдельных пар.
Чтобы войти в режим измерения длины, кратковременно нажмите данную
кнопку.
Длительное нажатие (на две секунды) данной кнопки позволит войти в ре-
жим редактирования удельной емкости кабеля.
Данная кнопка имеет две функции: включение/выключение устройства и выбор
режима идентификации (ID).
Питание
В любом режиме тестирования кратковременно нажмите кнопку О/ID для
выключения тестера CableMaster.
Последовательно нажимайте кнопку для включения/выключения тестера.
Режим ID
В режиме ID для определения кабельных трасс используются удаленные
идентификаторы.
Когда тестер CableMaster выключен, однократное нажатие этой кнопки
включает его и запускает режим ID.
В режиме ID осуществляется сканирование всех типов кабелей (передачи
голоса, видео и данных), и на дисплей выводятся все обнаруженные уда-
ленные идентификаторы.
Примечание: Для запуска непрерывного тестирования кабелей передачи данных или голоса нажмите и
удерживайте кнопку соответствующего режима, пока не появится индикация «LOOP ON». Тестирование
будет выполняться, пока не будет выбран режим тестирования другого кабеля или не будет нажата
кнопка O/ID, или результаты теста будут неизменны в течение пяти минут.
