Тестирование кабелей передачи голоса

Тестирование кабелей передачи голоса осуществляется с двух концов. Один конец кабеля подключает-

ся к основному тестеру, а другой конец подключается к удаленному тестеру.

Подключите кабель к соответствующим разъемам на основном и удаленном тестерах.

Невыполнение этого требования может привести к повреждению разъемов.

1. Вставьте один конец кабеля в гнездо RJ11 на основном тестере.

2. Вставьте другой конец кабеля в гнездо RJ11 на удаленном тестере.

3. Однократное тестирование: Для запуска однократного теста для шестипроводного кабеля передачи

голоса нажмите кнопку голосового режима (Voice). На жидкокристаллическом дисплее появится сле-

дующий экран (смотрите рисунок 4):

 В верхнем левом углу экрана появляется иконка «Voice» (голос).

 Отображается структура разводки кабеля (Pass, X-over или Rev).

 Когда кабель подключается к удаленному тестеру, появляется иконка «ID» с удаленным

идентификатором # 1.

 Поля разводки проводов обновляются, показывая любые повреждения кабеля. Для идеаль-

ного и правильно разведенного кабеля передачи голоса будут отображаться все контакты (1-

6) в обоих полях на схеме разводки проводов.

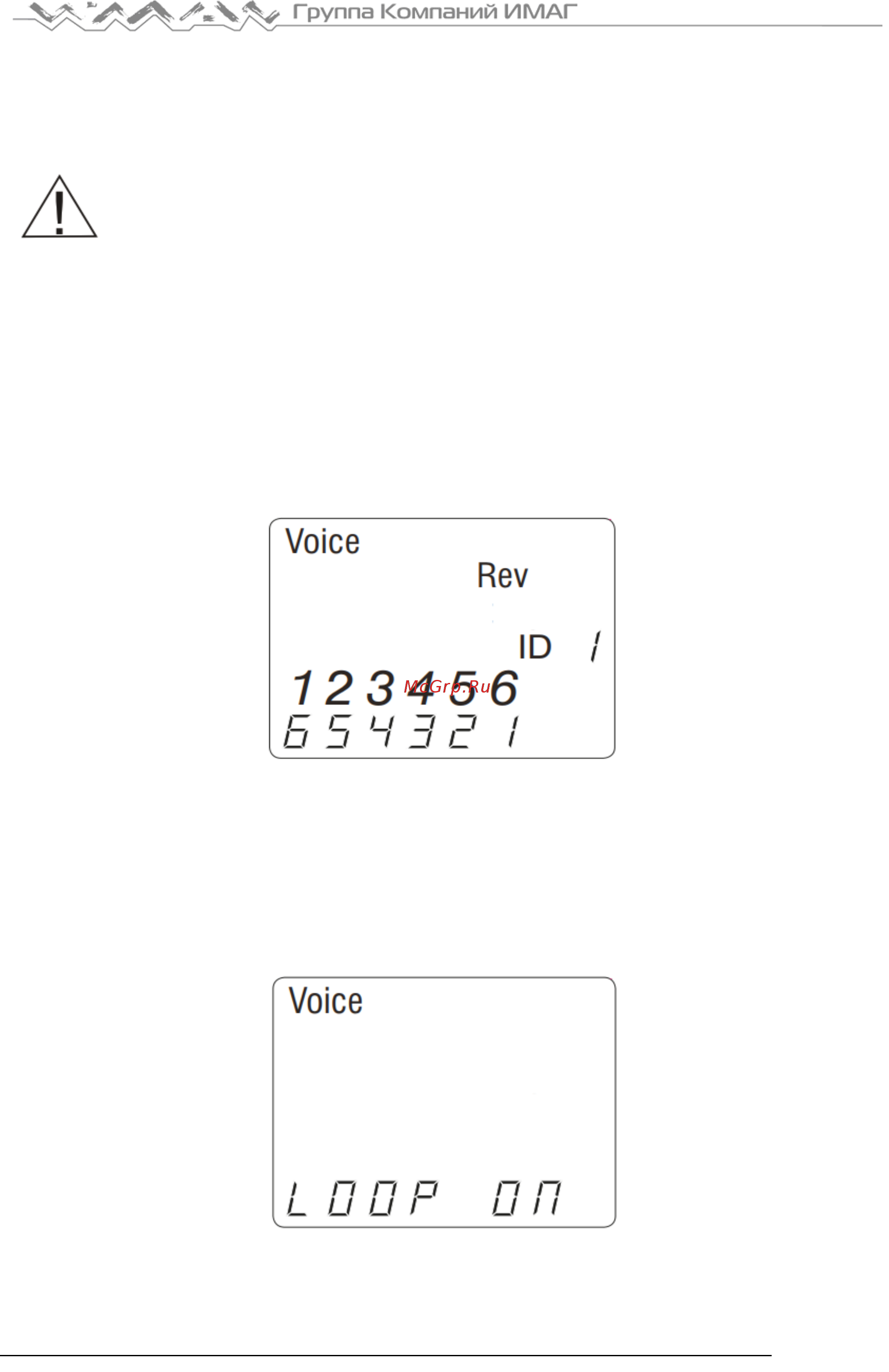

Рисунок 4. Тестирование в голосовом режиме кабеля Rev.

4. Непрерывное тестирование: Чтобы запустить непрерывное тестирование, нажмите и удерживайте

кнопку режима тестирования голосового кабеля до тех пор, пока на дисплее не появится индикация

«LOOP ON» (смотрите рисунок 5 ниже). Когда активирован циклический режим, на правой стороне

экрана появляются три небольших перемещающихся «полоски». Экран дисплея будет обновляться с

теми же иконками и значениями, что и во время одиночного теста (смотрите рисунок 4). Чтобы от-

ключить циклическое тестирование, нажмите и удерживайте кнопку режима тестирования голосового

кабеля до тех пор, пока не появится сообщение «LOOP OFF».

Рисунок 5. Циклическое тестирование в режиме голосового кабеля.

Примечание: Циклы тестирования повторяются, пока не будет нажата кнопка режима тестирования ка-

беля передачи голоса или кнопка O/ID, или если в течение пяти минут результаты тестирования не будут

изменяться.
