Кабель передачи данных T568A с разбитыми парами

Распространенной ошибкой при сборке кабеля является расположение всех проводов в последователь-

ности контактов - 1-2, 3-4, 5-6, 7-8. Это дает необходимую электрическую целостность, но в целях совме-

стимости в середине разъема должны быть пары, обозначенные как 3-6 и 4-5. Если пары проводов не

соответствуют стандарту разводки, появляется ошибка «Split». Несоответствующие контакты на схеме

разводки проводов на жидкокристаллическом экране будут мигать.

Разводка кабеля

Экран дисплея

А. Контакты на тестере CableMaster

В. Контакты на удаленном тестере

Кабель T568A с коротким замыканием и обрывом

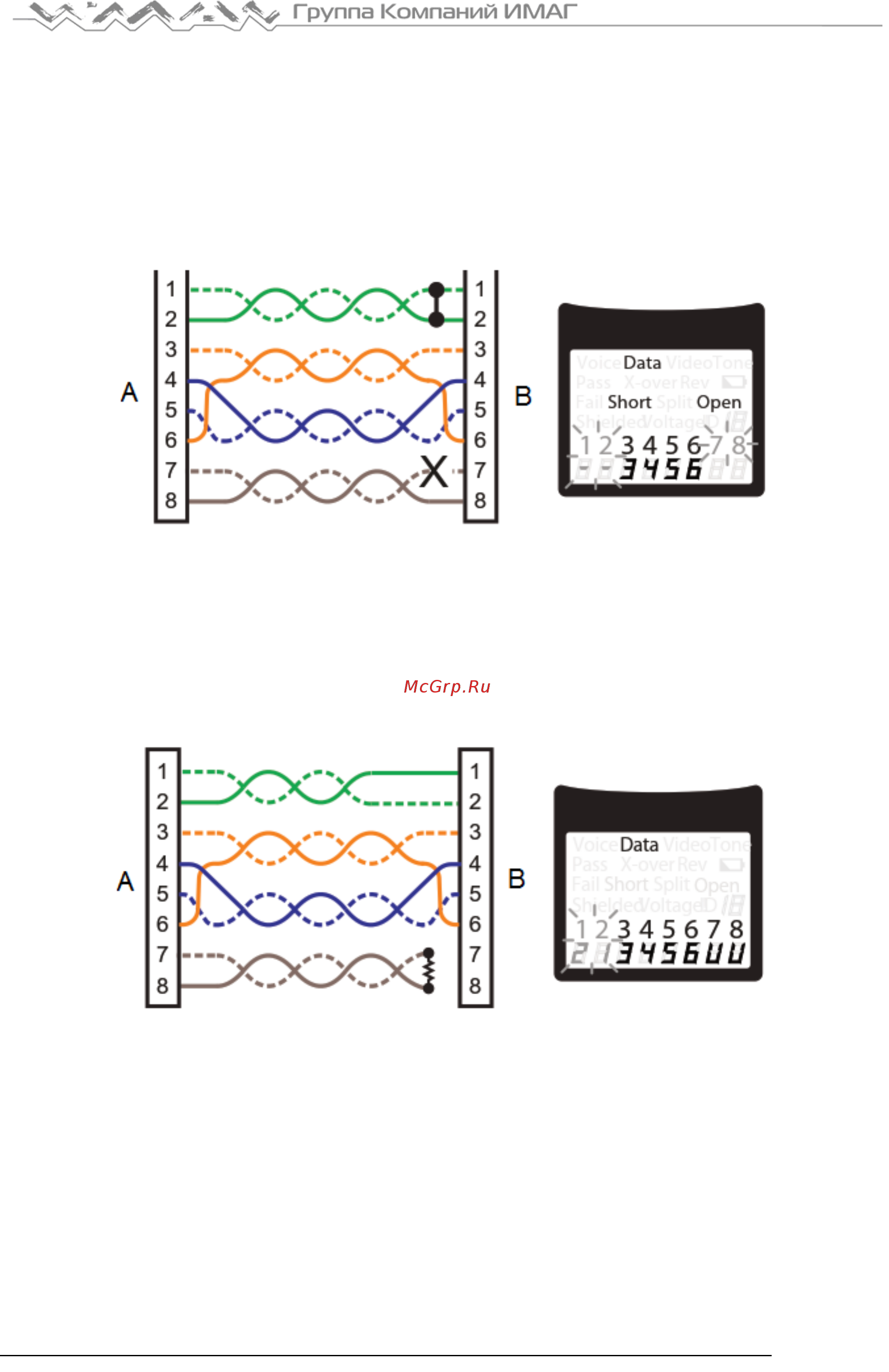

Пара 1-2 имеет короткое замыкание, а пара 7-8 имеет обрыв. На дисплее контакты пары с неисправно-

стью мигают. Черточки (-) в нижней строке дисплея (удаленный тестер) указывают на короткое замыка-

ние, в то время как отсутствие цифр в нижней строке указывает на обрыв пары.

Разводка кабеля

Экран дисплея

А. Контакты на тестере CableMaster

В. Контакты на удаленном тестере

Кабель T568A с перепутанными проводами и нераспознанным отсутствием элек-

трической целостности

Контакты 1 и 2 на основном тестере соединены с контактами 2 и 1 на удаленной стороне. Контакты с

этой ошибкой мигают на дисплее. Значок «U» для номеров контактов удаленного устройства указывает

на нераспознанное отсутствие электрической целостности, которое не является ни коротким замыкани-

ем, ни обрывом. Также данную ошибку будет показывать удаленный идентификатор, подключенный к

тестеру в режиме тестирования кабеля.
