5. Оцените показанные на дисплее результаты тестирования и устраните обнаруженное в кабеле по-

вреждение.

 Все контакты, для которых обнаружены неисправности, отображаются на экране разводки прово-

дов.

 Подробная информация по кабельным повреждениям приводится в разделе «Экран жидкокри-

сталлического дисплея».

Примечание: Если обнаружен правильно разведенный кабель передачи данных (восходящий поток дан-

ных), на дисплее будет отображаться «X-over». На схеме разводки проводов будет показано кроссовое

подключение к контактам. Подробная информация приводится в разделе «Экран жидкокристаллического

дисплея».

Использование режима идентификации ID

Функция ID тестера CableMaster позволяет идентифицировать кабели с помощью удаленных идентифи-

каторов. Каждый удаленный идентификатор имеет последовательный номер, который дает возможность

легко идентифицировать кабели.

1. Убедитесь, что тестер CableMaster выключен.

2. Вставьте штекер кабеля в соответствующее гнездо на основном тестере (разъем RJ11 для кабелей

передачи голоса, разъем RJ45 для кабелей передачи данных, разъем типа F для видеокабелей).

3. Для кабелей передачи данных или голоса вставьте идентификатор кабеля передачи данных или го-

лоса в разъем RJ настенной панели. Для видеокабелей подсоединяйте коаксиальные идентифика-

торы к разъему типа F на настенной панели.

4. Чтобы включить тестер и войти в режим идентификации (ID), нажмите кнопку O/ID. На дисплее будут

отображаться следующие результаты разводки проводов.

 В нижней части дисплея появляется последовательность символов «о», указывающая на активный

режим идентификации (ID).

 Если обнаружены удаленные идентификаторы, загорается тип разъема и в поле ID на экране дис-

плея появляется цифровое значение (от 1 до 19), показывающее номер удаленного идентификатора,

подключенного к тестируемому кабелю (смотрите рисунок 10).

 Если удаленные идентификаторы не обнаружены, на жидкокристаллическом экране появится инди-

кация «Open» (обрыв).

 Если обнаружено несколько удаленных идентификаторов, ID или неисправность отображаются ав-

томатически и последовательно.

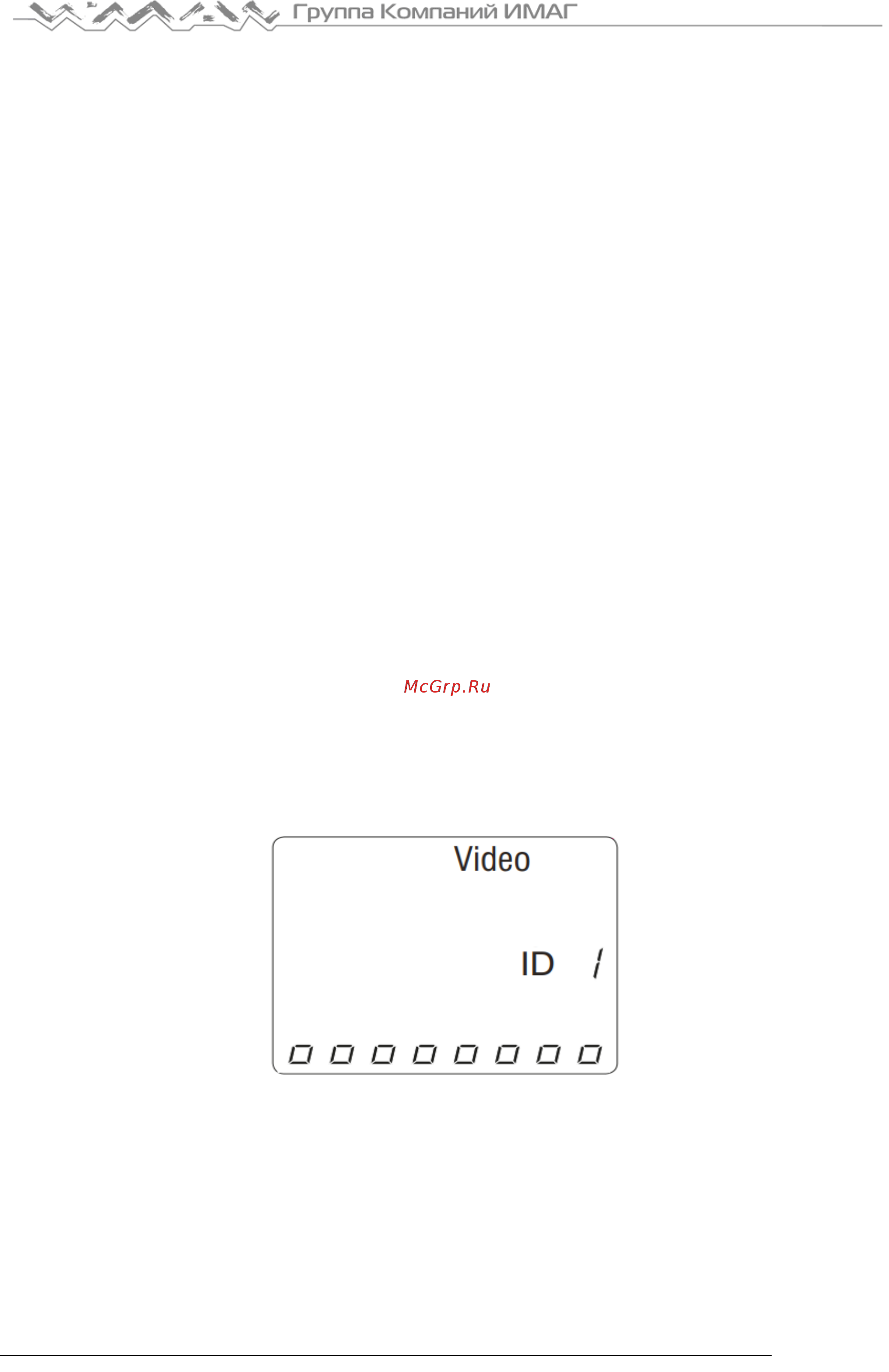

Рисунок 10. Обнаружен удаленный коаксиальный идентификатор.

Использование режима тонального генератора

Режим тонального генератора используется для отслеживания проложенных участков кабелей и поиска

мест неисправностей с помощью сигналов звуковой частоты. При выборе этого режима тестер подает в

кабель звуковой сигнал с определенными характеристиками. Этот сигнал обнаруживается тональным

пробником (приобретается отдельно; обратитесь к разделу «Дополнительные принадлежности»).

Примечание: Есть вероятность, что отличить тональный сигнал в тестируемой паре и звуковой сигнал,

излучаемый соседними парами проводов в кабеле, будет невозможно.
