Тестирование кабелей передачи данных

Тестирование кабелей передачи данных осуществляется с двух концов. Один конец кабеля подключает-

ся к основному тестеру, а другой конец подключается к удаленному тестеру.

1. Подключите один конец кабеля передачи данных к разъему RJ45 на основном тестере.

Смотрите, куда вставляете кабель, чтобы не перепутать разъемы.

2. Вставьте другой конец кабеля в гнездо RJ45 на удаленном тестере.

3. Однократное тестирование: Для запуска однократного теста нажмите кнопку тестирования кабеля

передачи данных (Data). На жидкокристаллическом дисплее появится следующий экран (смотрите

рисунок 8):

 В верхней части экрана появляется иконка «Data» (данные).

 Отображается структура разводки кабеля (Pass, X-over или Rev).

 Когда кабель подключается к удаленному тестеру, появляется иконка «ID» с удаленным иденти-

фикатором # 1.

 Поля разводки проводов обновляются, показывая любые повреждения кабеля. Для идеального и

правильно разведенного кабеля передачи данных будут отображаться все контакты (1-8) в обоих

полях на схеме разводки проводов.

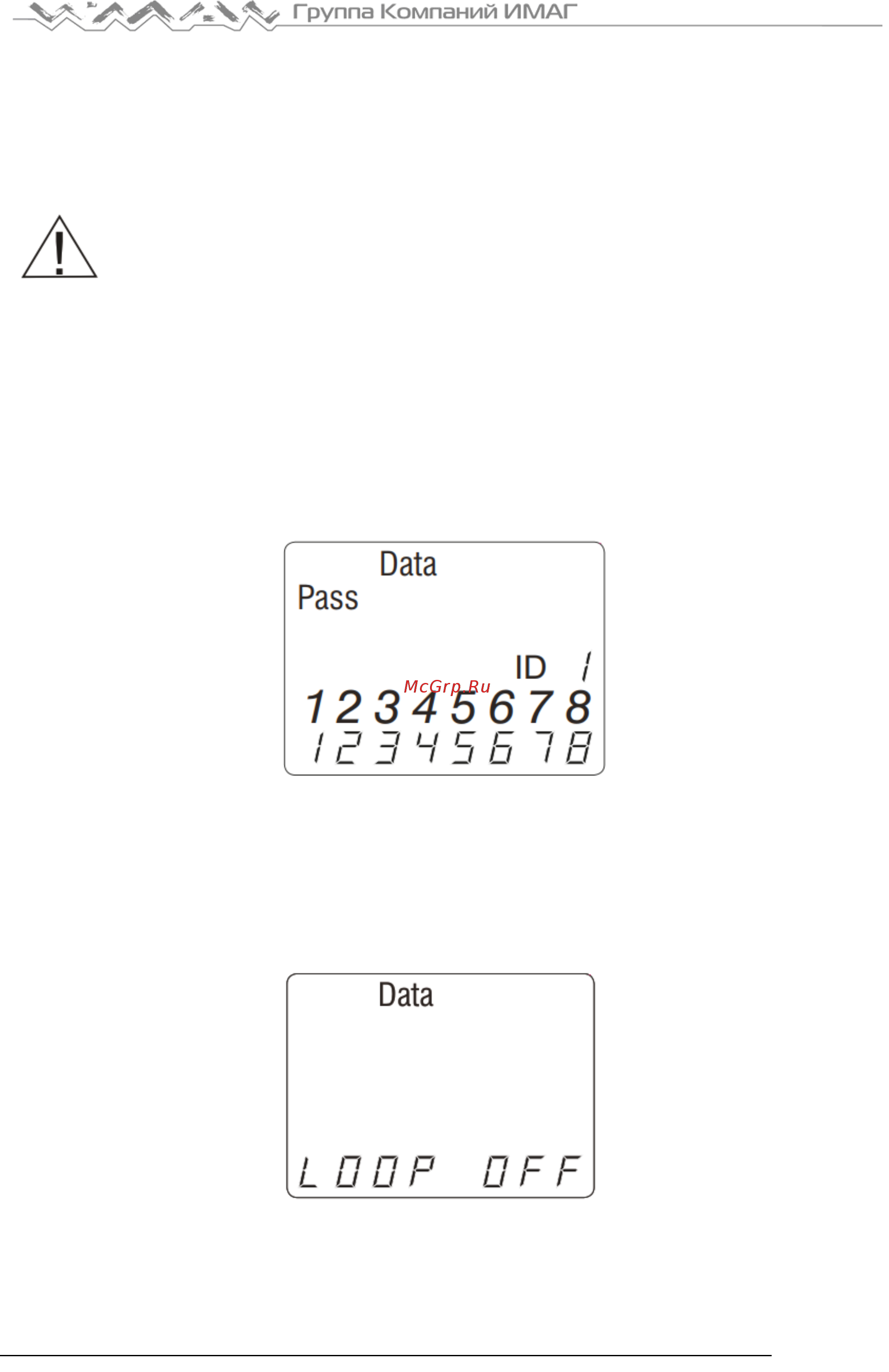

Рисунок 8. Режим тестирование кабеля передачи данных.

4. Непрерывное тестирование: Чтобы запустить непрерывное тестирование, нажмите и удерживайте

кнопку режима тестирования кабеля передачи данных до тех пор, пока на дисплее не появится инди-

кация «LOOP ON». Когда активирован циклический режим, на правой стороне экрана появляются три

небольших перемещающихся «полоски». Экран дисплея будет обновляться с теми же иконками и

значениями, что и во время одиночного теста. Чтобы отключить циклическое тестирование, нажмите

и удерживайте кнопку режима тестирования кабеля передачи данных до тех пор, пока не появится

сообщение «LOOP OFF» (смотрите рисунок 9).

Рисунок 9. Выключение непрерывного тестирования в режиме тестирования кабелей передачи данных.

Примечание: Циклы тестирования повторяются, пока не будет нажата кнопка режима тестирования ка-

беля передачи данных или кнопка O/ID, или если в течение пяти минут результаты тестирования будут

оставаться неизменными.
