Softing CableMaster 450 + TT208 [19/24] Изменение значения удельной емкости

Softing CableMaster 450 [19/24] Изменение значения удельной емкости

Стр. 19 из24}

Москва, 111250, а/я 40, E-mail: info@emag.ru, www.emag.ru

Адаптированный перевод на русский язык - компания ИМАГ. Копирование и иное воспроизведение любым способом

данного документа и его частей без разрешения ИМАГ запрещены. Компании Softing и ИМАГ оставляют за собой

право без уведомления вносить изменения в описание продуктов.

Изменение значения удельной емкости

Тестер CableMaster имеет установленные по умолчанию значения удельной емкости для кабелей пере-

дачи голоса, видео и данных. Показанные в таблице 8 значения являются обычными для этих типов ка-

белей. Значения удельной емкости можно изменять в соответствии со спецификациями тестируемого

кабеля.

Примечание: Если сохраненные в памяти тестера значения по умолчанию соответствуют значениям

удельной емкости тестируемых кабелей, пропустите этот раздел.

Таблица 8. Удельная емкость по умолчанию

Тип кабеля

Удельная емкость (пФ на фут)

Голос

17 пФ/фут

Данные

15 пФ/фут

Видео

15 пФ/фут

Примечание: В памяти тестера сохраняется последнее значение удельной емкости, настроенное для

каждого типа разъема (голос, видео или данные). Если для любого или всех типов кабелей значение

удельной емкости не настроено пользователем, будут сохранены значения по умолчанию. Значение

удельной емкости можно изменять в любое время.

1. В режиме измерения длины нажмите и удерживайте кнопку измерения длины/включения тонального

генератора, пока в нижней части экрана не появится сообщение «EDIT CAP». На экране дисплея

происходят следующие обновления (смотрите рисунок 16):

 В верхней части экрана появляется выбранный тип разъема (голос, данные или видео).

 В правой части экрана будет отображаться значок «E», указывающий на режим редактирования.

 Экран на дисплее переключается между текущим значением длины и значением удельной емко-

сти.

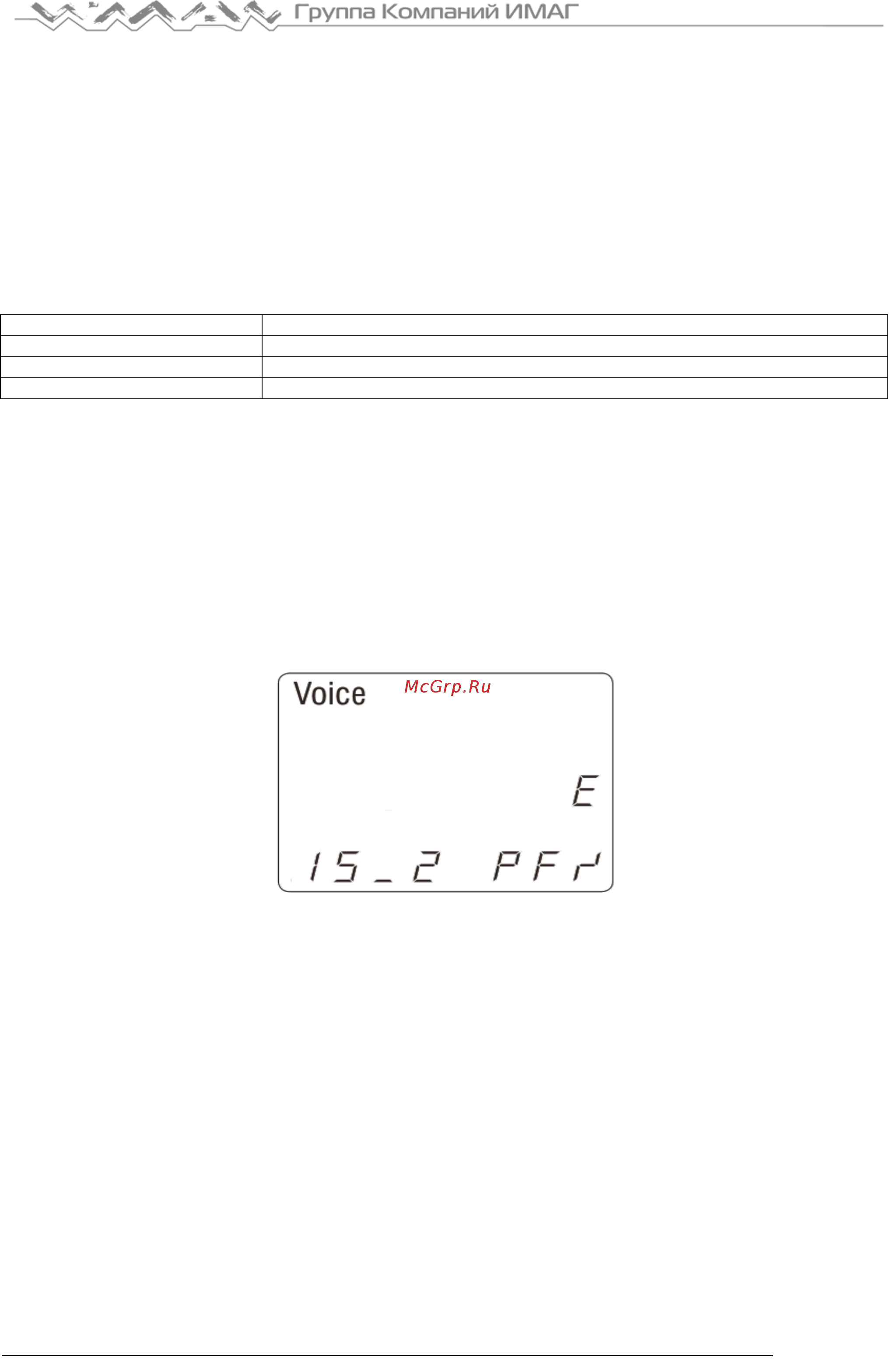

Рисунок 16. Режим редактирования.

2. Отрегулируйте значение удельной емкости для тестируемого кабеля. В режиме редактирования

нажимайте кнопки режима голоса (синяя стрелка, направленная вверх) и режима видео (синяя

стрелка, направленная вниз) для увеличения и уменьшения значения. Эти кнопки можно использо-

вать для регулировки удельной емкости кабеля в диапазоне от 10 до 40 пикофарад на фут с шагом

0,1 пФ на фут.

Примечание: При редактировании экран переключается между индикацией удельной емкости и изме-

ренной длиной кабеля. Когда на экране отображается удельная емкость, ее значение можно изменять.

Удерживание в нажатом положении кнопки со стрелкой, направленной вверх или вниз, сохраняет значе-

ние удельной емкости на экране дисплея.

Переключение происходит через несколько секунд после последнего нажатия кнопки.

Также значение удельной емкости кабеля можно редактировать, когда на экране отображается измерен-

ная длина. Это удобно, когда длина кабеля известна. Когда на экране отображается измеренная длина

кабеля, нажимайте кнопки со стрелками, направленными вверх и вниз. Продолжайте регулировать

удельную емкость до тех пор, пока показания на дисплее не сравняются с известной длиной кабеля.

Значение удельной емкости обновляется, когда изменяется значение длины на дисплее.

3. Чтобы измерить подключенный кабель с новым значением удельной емкости, снова нажмите кнопку

измерения длины/включения тонального генератора.
