Использование режима измерения длины
Данный режим используется для измерения длины всего кабеля или его отдельных пар, и позволяет
просматривать и корректировать значение удельной емкости для видеокабелей, а также кабелей пере-
дачи данных и голоса.
Измерение длины кабеля
Тестер CableMaster позволяет измерить длину всего кабеля, а также длину отдельных пар его проводов.
Примечание: Если во время измерения длины коаксиальных кабелей или кабелей передачи данных ис-
пользуются удаленные идентификаторы, это добавит к значению длины кабеля 0,3 – 0,6 метра из-за
внутренней паразитной емкости.
Если емкость кабеля слишком большая, для значения длины будет отображаться прочерк.
1. Убедитесь, что тестер CableMaster выключен.
2. Вставьте штекер кабеля в соответствующее гнездо на основном тестере (разъем RJ11 для кабелей
передачи голоса, разъем RJ45 для кабелей передачи данных, разъем типа F для видеокабелей).
3. Чтобы войти в режим измерения длины, нажмите кнопку измерения длины/включения тонального
генератора. На экране дисплея появятся следующие иконки (смотрите рисунок 13).
В правой части экрана появится иконка «L».
Длина кабеля в метрах или футах отображается в нижней части экрана.
В верхней части экрана отображается последний выбранный тип разъема (голос, данные или ви-
део).
В левом нижнем углу экрана появляется символ «о», указывающий на работу данной функции
тестера.
Примечание: Измерение длины кабеля является основной функцией данной кнопки тестера. Если
нажать и удерживать кнопку слишком долго, тестер войдет в режим тонального генератора. Если режим
тонального генератора введен по ошибке, просто нажмите кнопку O/ID и снова нажмите кнопку измере-
ния длины/включения тонального генератора для входа в режим измерения длины.

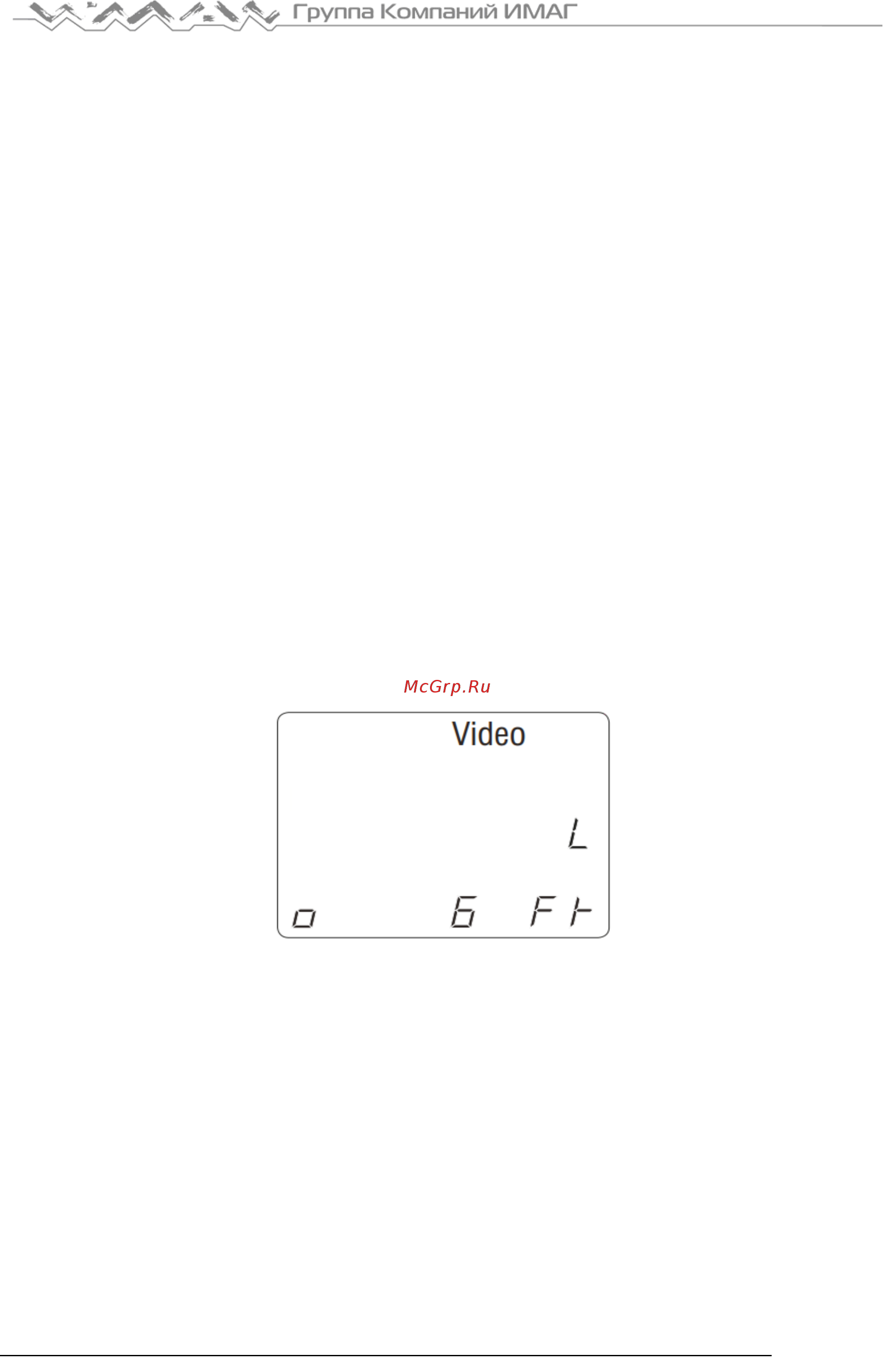

Рисунок 13. Режим измерения длины кабеля.
4. Изменение единиц измерения. Единицы измерения можно переключать с футов на метры и обратно,
кратковременно нажимая одновременно кнопки режима голоса и видео. Если в качестве единиц из-
мерения установлены футы, в правом нижнем углу экрана отображается иконка «Ft». Если же вы-
браны метры, индикация единиц измерения на экране отсутствует.
5. Убедитесь, что показанный на экране дисплея тип разъема соответствует типу подключенного кабе-
ля. Если они не совпадают, нажмите кнопку того типа кабеля, который планируете измерять (кабеля
передачи голоса, видео или данных).
Примечание: Если не нажать кнопку типа кабеля, соответствующую типу подключенного кабеля, тестер
будет пытаться проводить измерение ранее тестировавшегося типа кабеля. Это может привести к полу-
чению неверных результатов измерения длины.
6. Измерение всего кабеля: После нажатия кнопки выбора типа подключенного кабеля значение изме-
ренной длины кабеля появится на дисплее. Это значение длины всего кабеля.
Примечание: Режимы измерения длины для кабелей передачи голоса и видео выбираются автоматиче-
ски, а на дисплей выводится длина первой пары проводов, не имеющей неисправности. Для кабелей, не
