Схема разводки проводов: Remote Pin #

В нижней строке схемы разводки проводов показаны номера контактов кабелей, подключенных к уда-

ленному тестеру. В поле Remote Pin # будет показано, имеют ли подключенные кабели неисправности

(короткое замыкание, обрыв, ошибка подключения и разбитые пары). Появление черточек указывает на

короткозамкнутые контакты. Отсутствие номера в строке номеров удаленных контактов указывает на

обрыв. Пары контактов будут мигать, если пара проводов разбита.

Низкий уровень заряда батарейки

Символ низкого заряда батарейки загорается, когда заряд батарейки практически израсходован. Символ

мигает, когда батарейку следует заменить.

Примечание: В этот момент результаты измерений могут быть неправильными, поэтому батарейки пита-

ния следует заменить.

Идентификация местоположения

Находящийся в третьей строке жидкокристаллического экрана символ «ID» появляется, когда тестер

CableMaster находится в режиме Video, Data или ID. Иконка «ID» появляется при использовании удален-

ных идентификаторов проводов, справа от нее будет показан номер удаленного идентификатора. Иден-

тификационный номер не отображается, если имеется неисправность, например, обрыв или короткое

замыкание.

Предупреждение об обнаружении напряжения

Если на любом из разъемов кабеля обнаруживается напряжение, начинает мигать индикация «Voltage!»

(напряжение). Проверка напряжения выполняется перед каждым тестом. Если напряжение обнаружено,

никакое тестирование не запускается. При появлении данного предупреждения тестер следует немед-

ленно отсоединить от источника напряжения. Если обнаруженное напряжение не исчезнет, тестер авто-

матически выключится через 90 секунд.

Клавиатура

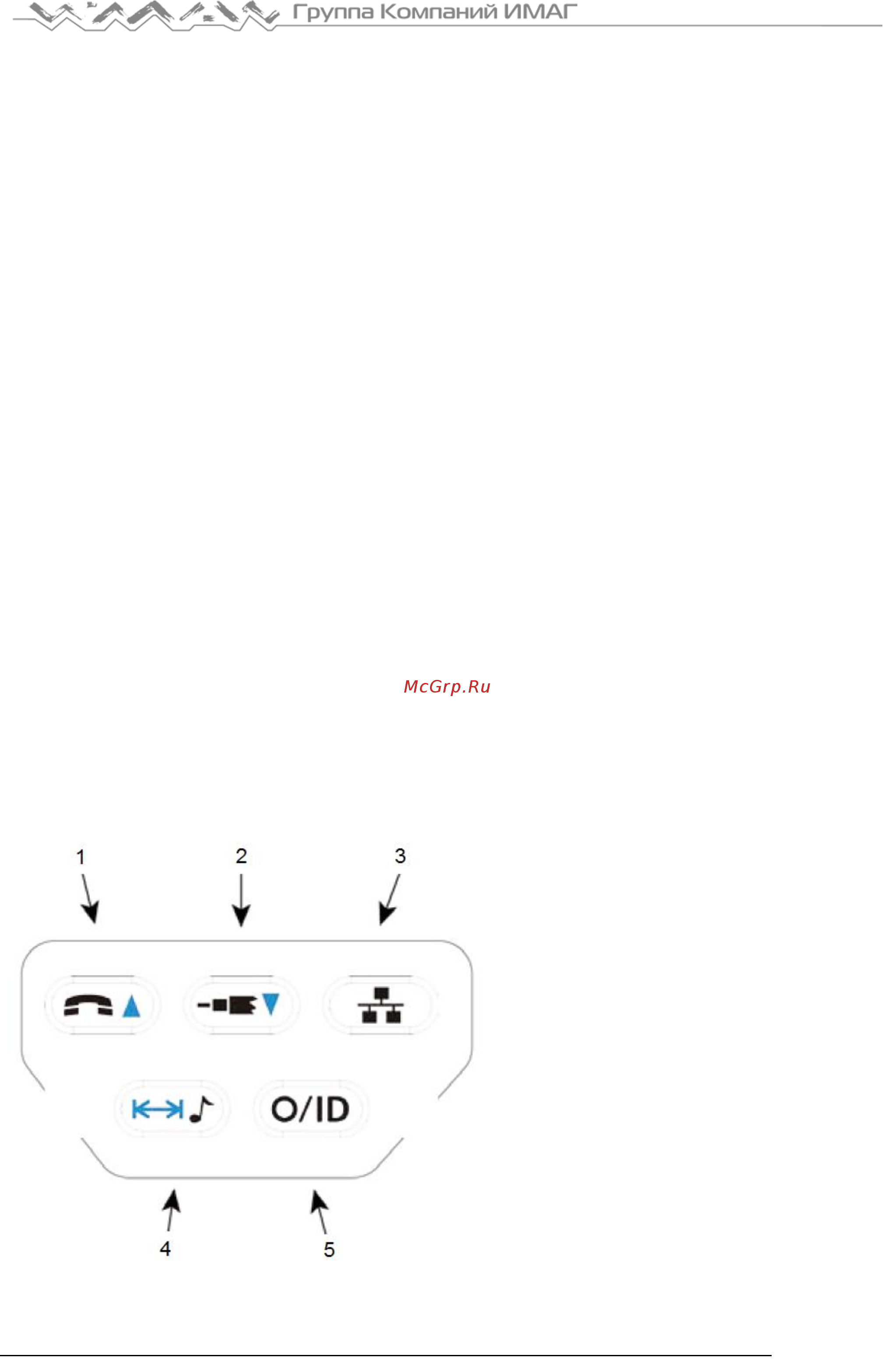

Тестер CableMaster оснащен пятью кнопками, которые показаны на рисунке 3. Некоторые кнопки имеют

более одной функции. Функции клавиатуры описаны в таблице 6. Результаты каждого кабельного теста

отображаются на схеме разводки проводов на экране жидкокристаллического дисплея.

1. Режим голоса

2. Режим видео

3. Режим данных

4. Измерение длины/включение тонального

генератора

5. Включение/выключение и режим ID

Рисунок 3. Клавиатура
