Softing CableMaster 450 + TT208 [4/24] Принадлежности

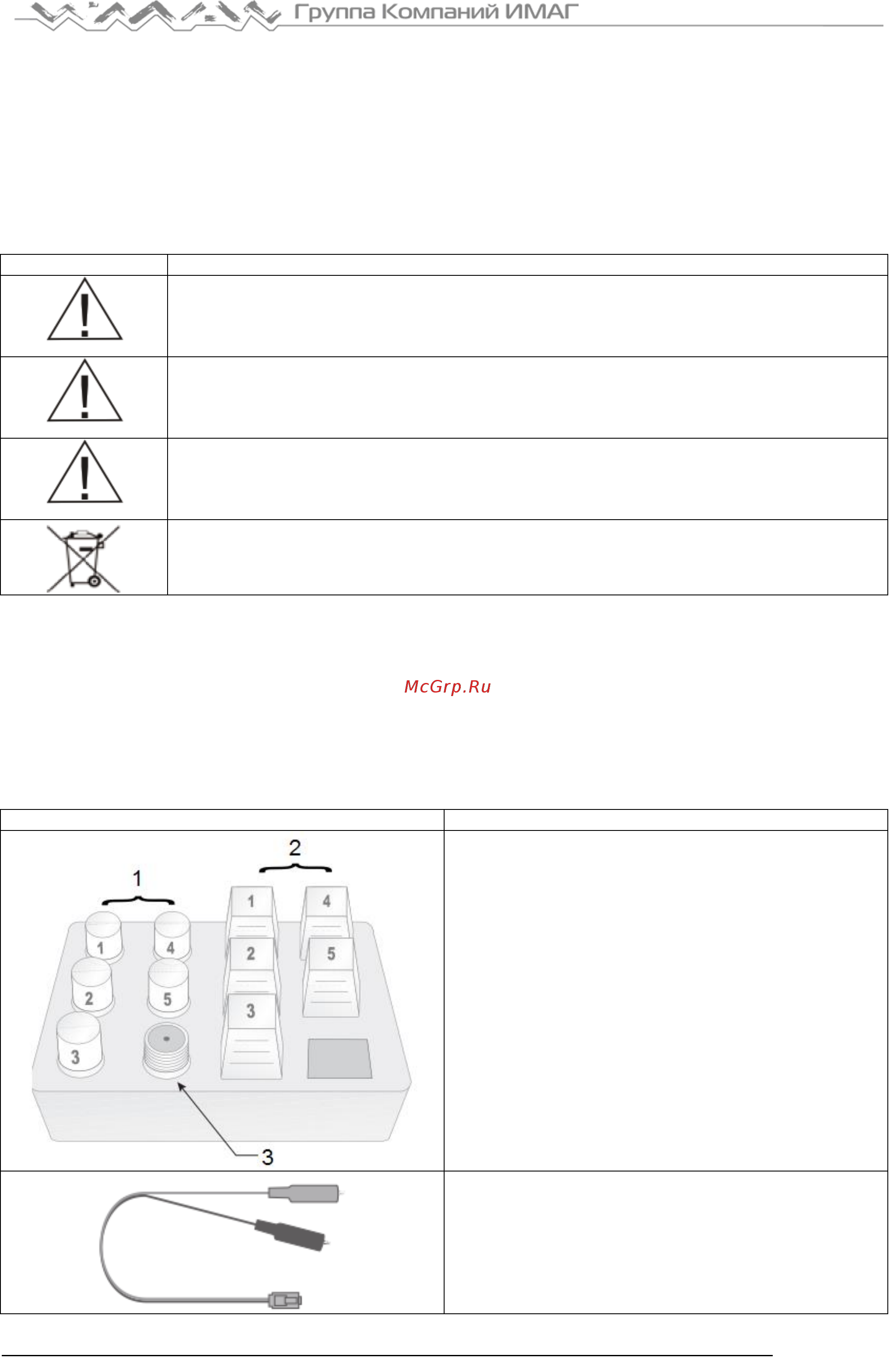

![Softing CableMaster 450 + TT208 [4/24] Принадлежности](/views2/1489488/page4/bg4.png)
Стр. 4 из24}
Москва, 111250, а/я 40, E-mail: info@emag.ru, www.emag.ru
© Softing
© ИМАГ, 2017
Адаптированный перевод на русский язык - компания ИМАГ. Копирование и иное воспроизведение любым способом
данного документа и его частей без разрешения ИМАГ запрещены. Компании Softing и ИМАГ оставляют за собой
право без уведомления вносить изменения в описание продуктов.
Информация по безопасности
Для безопасного использования тестера CableMaster тщательно следуйте инструкциям и соблюдайте
все предупреждения и предостережения, приведенные в таблице 3. Несоблюдение предупреждений
может привести к серьезной травме или смерти, и может привести к повреждению тестера.
Таблица 3. Информация по безопасности
Обозначение
Описание
Тестер CableMaster предназначен для использования на кабельных системах, не
находящихся под напряжением. Подключение тестера CableMaster к источнику элек-
тропитания переменного тока может привести к его повреждению и представляет
угрозу для пользователя.
Некачественная концевая заделка штекеров RJ потенциально опасна и может при-
вести к повреждению гнезд тестера CableMaster. Обязательно осматривайте штеке-
ры RJ перед подключением к основному или удаленному тестеру. Это позволит под-
ключить штекер в соответствующий разъем.
Контакты кабеля всегда должны быть утоплены в пластмассовый корпус гнезда.
Подключение шестиконтактного штекера в восьмиконтактное гнездо тестера может
привести к повреждению крайних контактов гнезда. Вставляйте кабель в соответ-
ствующий разъем на основном или удаленном устройстве.
Не выбрасывайте устройство и его принадлежности вместе с бытовым мусором. Их
необходимо правильно утилизировать в соответствии с местным законодатель-
ством.
Принадлежности
Указанные в таблице 4 ниже принадлежности входят в комплект тестера CableMaster. Для правильного
тестирования и идентификации кабелей при работе с тестером следует использовать именно эти при-
надлежности. Список приобретаемых отдельно принадлежностей, которые могут облегчить процесс те-
стирования, приводится в разделе «Дополнительные принадлежности».
Таблица 4. Принадлежности тестера CableMaster
Принадлежность
Описание
Удаленные идентификаторы 1-5 для тестирования
сетевых/коаксиальных кабелей с соединителем
типа F, F81.
1. Удаленные идентификаторы 1-5 для коакси-
альных кабелей.
2. Удаленные идентификаторы 1-5 для сетевых
кабелей.
3. Соединитель типа F.
Соединительный кабель, разъем RJ45 на одном
конце, два зажима типа «крокодил» на другом кон-
це.
Содержание
- Cablemaster см450 1
- С функцией измерения длины 1
- Тестер витой пары и коаксиального кабеля 1
- О данном руководстве 2
- Содержание 2
- Символы и иконки 3
- Термины и их описания 3
- Информация по безопасности 4
- Принадлежности 4
- Особенности конструкции 5
- Описание тестера cablemaster 6
- Разъемы и соединители 6
- Удаленный идентификатор 6
- Экран 6
- Годен специальные кабели 7
- Режим измерения длины 7
- Режим тестирования 7
- Режим тонального генератора 7
- Индикатор наличия экрана кабеля 8
- Кабельные неисправности 8
- Схема разводки проводов tester pin 8
- Идентификация местоположения 9
- Клавиатура 9
- Низкий уровень заряда батарейки 9
- Предупреждение об обнаружении напряжения 9
- Схема разводки проводов remote pin 9
- Автоматическое выключение питания 11
- Важные примечания 11
- Включение выключение тестера 11
- Общие принципы тестирования кабеля 11
- Управление тестером 11
- Тестирование кабелей передачи голоса 12
- Тестирование видеокабелей 13
- Тестирование кабелей передачи данных 14
- Использование режима идентификации id 15
- Использование режима тонального генератора 15
- Использование режима измерения длины 17
- Просмотр удельной емкости кабеля 18
- Изменение значения удельной емкости 19
- Замена батарейки 20
- Обращение в компанию softing it networks 20
- Обслуживание 20
- Обслуживание клиентов 20
- Очистка 20
- Погрешность удельной емкости 20
- Хранение 20
- Гарантия 21
- Дополнительные принадлежности 21
- Технические характеристики 22
- Правильно разведенный кабель передачи данных t568a 23
- Приложение разводка кабеля и экран дисплея 23
- Кабель t568a с коротким замыканием и обрывом 24
- Кабель t568a с перепутанными проводами и нераспознанным отсутствием элек трической целостности 24
- Кабель передачи данных t568a с разбитыми парами 24
