Описание тестера CableMaster

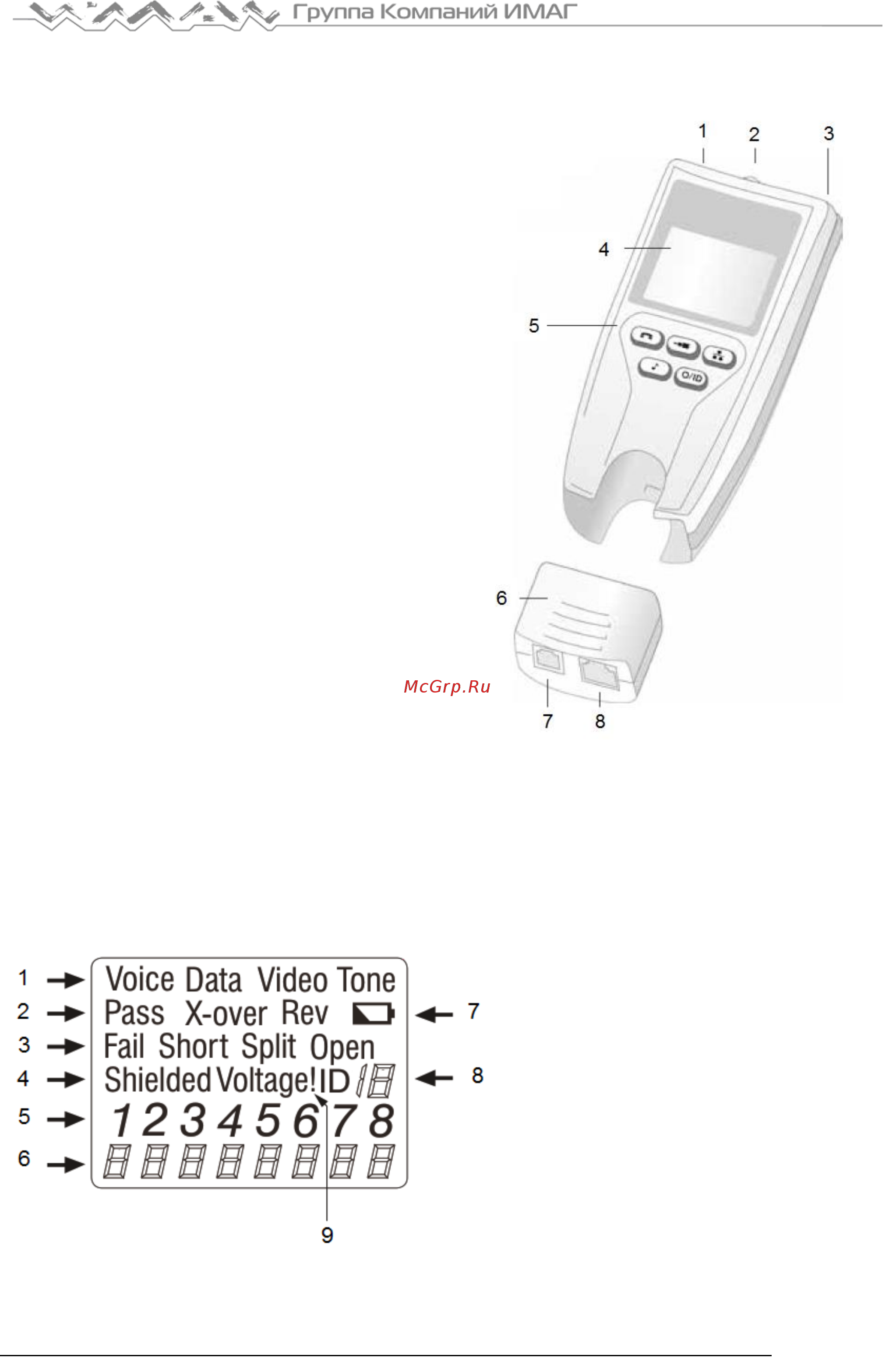

Показанный на рисунке 1 тестер CableMaster состоит
из четырех основных компонентов: разъемы, жидко-
кристаллический экран, клавиатура и удаленный те-
стер.
1. Гнездо RJ11
2. Разъем типа F
3. Гнездо RJ45
4. Экран жидкокристаллического дисплея
5. Клавиатура
6. Удаленный тестер
7. Гнездо RJ11
8. Гнездо RJ45
Разъемы и соединители
На верхней стороне основного тестера CableMaster
расположены два гнезда RJ для подключения кабелей
передачи данных и голоса, и один соединитель типа F
для видеокабеля.
Удаленный идентификатор
Удаленный тестер можно отсоединять от основного
тестера для испытания кабелей на расстоянии. Уда-
ленный тестер имеет два разъема RJ для подключе-
ния передачи кабелей данных и голоса, и является
неотъемлемой частью процесса тестирования. По-
дробные инструкции по тестированию кабелей приво-
дятся в разделе «Управление тестером» данного руко-
водства.
Рисунок 1. Тестер CableMaster
Экран
Основной тестер имеет высококонтрастный жидкокристаллический экран, показанный ниже на рисунке 2.
На экране отображается следующая информация: режим тестирования, индикация годно-
сти/специальных кабелей, неисправности кабеля, индикатор экрана, емкость батарейки питания, номер
удаленного идентификатора, обнаружен-
ное напряжение и схема разводки прово-
дов.
1. Режим
2. Годен/специальные кабели
3. Неисправности кабеля
4. Индикатор экрана
5. Разводка проводов – Номер контакта на
тестере
6. Разводка проводов – Номер контакта на
удаленном устройстве
7. Низкий уровень заряда батареи
8. Номер удаленного идентификатора
9. Предупреждение об обнаружении
напряжения
Рисунок 2. Экран жидкокристаллического дисплея
