Ecoflam BLU 1500.1 PR Low NOx TL - MB-DLE 415 [10/40] Air adjustment

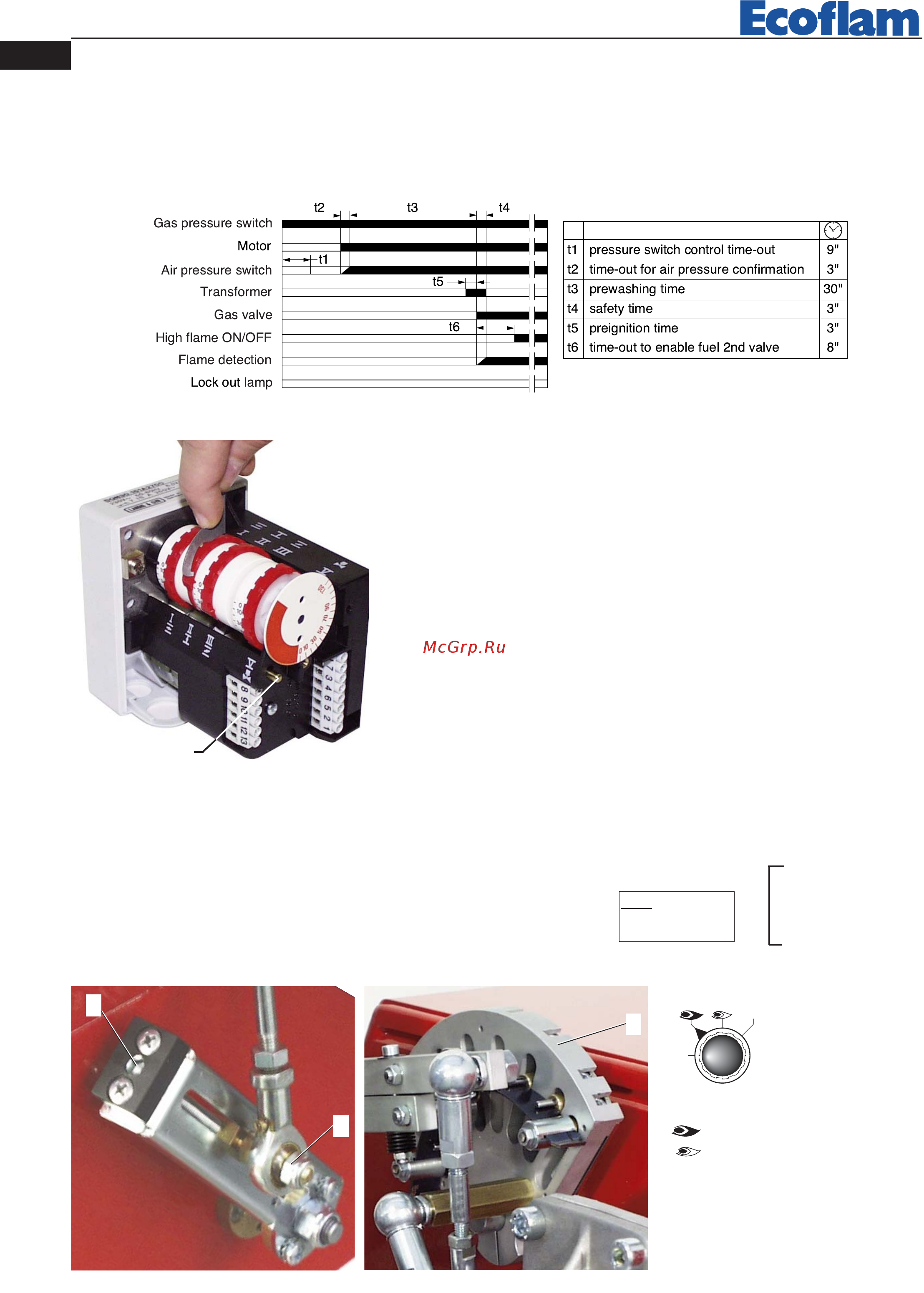

![Ecoflam BLU 1500.1 PR Low NOx TL - MB-DLE 415 [10/40] Air adjustment](/views2/1490353/page10/bga.png)
CONTROL BOXES LANDIS & STAEFA LGB22
The Landis control box starts the fan and begins the pre-purging of the combustion chamber. The air pressure switch
controls the correct operation. At the end of the pre-purging phase, the ignition transformer cuts-in followed by the
opening of the gas valves. In case of missed ignition or accidental shutdown, the ionisation probe cuts-in and set the
burner in lockout mode within the safety time.
Description
To calculate the burner’s working output, in kW, proceed as follows:
- Check at the meter the quantity of supplied litres and the duration,
in seconds, of the reading, then calculate the burner’s output through
the following formula:
CALCULATION OF WORKING OUTPUT OF THE BURNER
e
x f = kW
s
e =
Litres of gas
s = Time in seconds
G20 = 34,02
G25 = 29,25
G30 = 116
G31 = 88
f
Remove cover to gain access to the adjusting cams.The cams are to be adju-
sted through the suitable key provided for. Description:
I-Limit switch for air damper “High Flame” position adjustment
(Max. power)
II - Limit switch for the air damper position at burner’s shut down
III - Limit switch for air damper “Low Flame” position adjustment
(Min. power)
V - Limit switch "NOT USED".
LANDIS & STAEFA SQN 31 251A2700 AIR DAMPER MOTOR
MANUAL RELEASE
SWITCH
2
SELECTOR
0
AUTO
0 =
operating elements locked
in an intermediate position
=
operation on maximum capacity
=
operation on minimum capacity
AUTO =
automatic operation
1
3
AIR ADJUSTMENT
EN
420010329600 BLU 1500.1 PR
10
