Ecoflam BLU 1500.1 PR Low NOx TL - MB-DLE 415 [29/40] A a se e zion
![Ecoflam BLU 1500.1 PR Low NOx TL - MB-DLE 415 [29/40] A a se e zion](/views2/1490353/page29/bg1d.png)
РЕГУЛИРОВКА МАКСИМАЛЬНОЙ МОЩНОСТИ ГОРЕЛКИ
Установите переключатель на панели управления в положение, соответствующее максимальной мощности, и выполните
следующее: Регулировка максимального расхода газа: Для получения оптимального расхода газа, который определяется по
показаниям газового счетчика, действуйте, как показано на рисунке, иллюстрирующем регулировку газовых электроклапанов.
При необходимости откорректируйте расход за счет изменения изгиба направляющей пластинки кулачков (3). Для этого
шестигранным ключом соответствующего размера вращайте кулачок по часовой стрелке для увеличения расхода и против
часовой стрелки – для уменьшения.
Регулировка максимального расхода воздуха: Максимальный расход воздуха определяется по результатам анализа продуктов
сгорания. При необходимости выполнить корректировку сначала ослабьте гайку "2", а затем выполните регулировку, вращая
винт "1". Затяните гайку "2".
РЕГУЛИРОВКА МИНИМАЛЬНОЙ МОЩНОСТИ ГОРЕЛКИ
Установите переключатель на панели управления в положение, соответствующее минимальной мощности, и выполните
следующее: Регулировка минимального расхода газа: С помощью шестигранного ключа соответствующего размера измените
изгиб направляющей пластинки кулачков (3). При вращении по часовой стрелке расход увеличивается, против часовой стрелки –
уменьшается.
Регулировка минимального расхода воздуха: Используйте кулачок регулировки расхода воздуха на минимальной мощности.
РЕГУЛИРОВКА ГОРЕЛКИ В СРЕДНЕМ ДИАПАЗОНЕ МОЩНОСТИ
С помощью переключателя приведите в движение сервопривод (открывание или закрывание), затем, переведя выключатель в
положение "0", остановите его. Выполните регулировку, как показано ниже. Регулировка остальных кулачков производится
аналогично.
Регулировка расхода газа в среднем диапазоне мощности: С помощью шестигранного ключа соответствующего размера
измените изгиб направляющей пластинки кулачков (3). При вращении по часовой стрелке расход увеличивается, против часовой
стрелки – уменьшается.
RU
420010329600 BLU 1500.1 PR
29

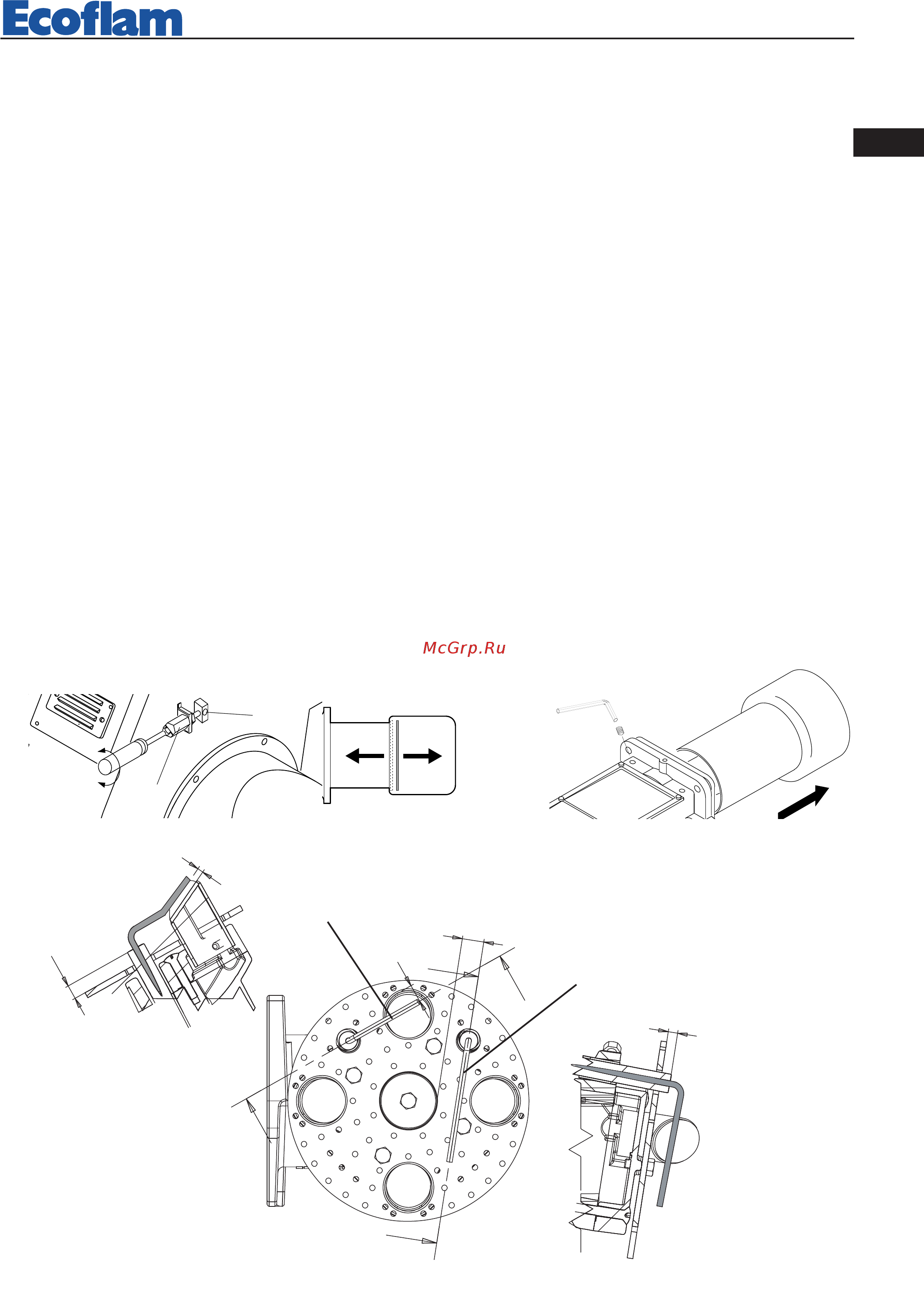

РЕГУЛИРОВАНИЕ ПОЛОЖЕНИЯ ОГНЕВОЙ ГОЛОВКИ
Для оптимизации кпд сгорания может потребоваться отрегулировать положение огневой головки. При работе на малых
мощностях головка задвигается назад, и, наоборот, выдвигается на больших мощностях. Положение головки регулируется
следующим образом: - с помощью шестигранного ключа соответствующего размера ослабьте винт "А"
- отверткой установите шестигранный винт "В" в требуемое положение - затяните
винт "А".
–
+
B
A
+
--
ДЕМОНТАЖ СТАКАНА
A
A
AA
SE EZION
5
1
1
,
5
B
B
SEZIONE B-
-
B
7
,
5
9
3
РАСПОЛОЖЕНИЕ ЭЛЕКТРОДОВ
Электрод розжига
Электрод обнаружения факела
Сечение B-B
Сечение A-A
