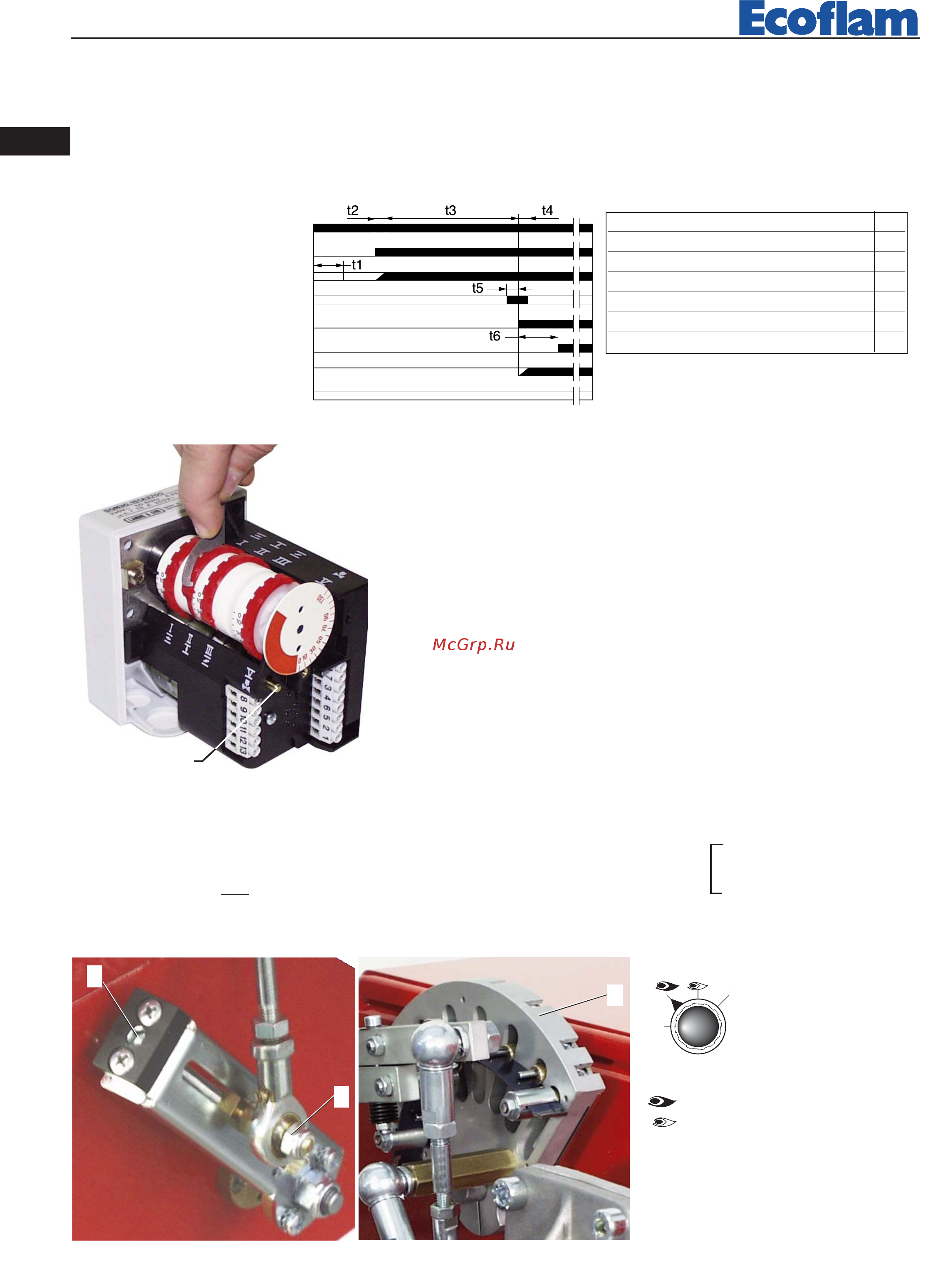

![Ecoflam BLU 1500.1 PR Low NOx TL - MB-DLE 415 [28/40] Servocomando aria landis staefa sqn 31 251a2700](/views2/1490353/page28/bg1c.png)
ля доступа к регулировочным кулачкам снять крышку. егулирование
производится входящим в комплект ключом.
Описание:
I-улачок для регулировки открывания воздушной заслонки на 2-й
ступени (макс. мощность)
II - улачок для регулировки положения воздушной заслонки при
гашении (закрывание)
III - улачок для регулировки открывания воздушной заслонки на 1-й
ступени (миним. мощность)
V - не используется
SERVOCOMANDO ARIA LANDIS & STAEFA SQN 31 251A2700
ООО
А
РАСЧЕТ МОЩНОСТИ ГОРЕЛКИ
ощность горелки в кт рассчитывается следующим образом: замерить по счетчику расход
газа в литрах и время замера в секундах.
алее, подставляя в следующую формулу полученные величины, рассчитать
мощность в кт. x f = kW
e
sec
e = кол-во газа в литрах
sec = время в секундах
прир. газ = 34,02
бутан = 116
пропан = 88
f
2
SELECTOR
0
AUTO
0 =
operating elements locked
in an intermediate position
=
operation on maximum capacity
=
operation on minimum capacity
AUTO =
automatic operation
1
3
РЕГУЛИРОВАНИЕ РАСХОДА ВОЗДУХА И ГАЗА
ЮАЬ О
фиксированные параметры оборудо-
вания для работы на средней мощности
работа на максимальной мощности
работа на минимальной мощности
работа в автоматическом режиме
БЛОК УПРАВЛЕНИЯ ГОРЕЛКОЙ LANDIS & STAEFA LGB22
Электронное оборудование контроля пламени запускает вентилятор горелки для предварительной продувки топки, при этом
воздушное реле контролирует создаваемое вентилятором давление. осле предварительной продувки вступает в работу
трансформатор розжига, а затем открываются газовые клапаны. случае неудачного розжига или случайного затухания
безопасность обеспечивается ионизационным датчиком обнаружения пламени, который блокирует оборудование в течение
времени аварийной остановки.
Реле давления газа
Двигатель вентилятора
Реле давления воздуха
Трансформатор розжига
Газовый клапан
Контакт 2-й ступени мощности
Обнаружение пламени
Лампочка блокировки
наименование ∏
t1 контрольное время реле давл. воздуха 9”
t2 время ожидания подтверждения давл. воздуха 3”
t3 время продувки 30”
t4 время аварийной остановки 3“
t5 время розжига 3”
t6 время перехода на 2-ую ступень мощности 8”
RU
420010329600 BLU 1500.1 PR
28
