420010329600 BLU 1500.1 PR
26

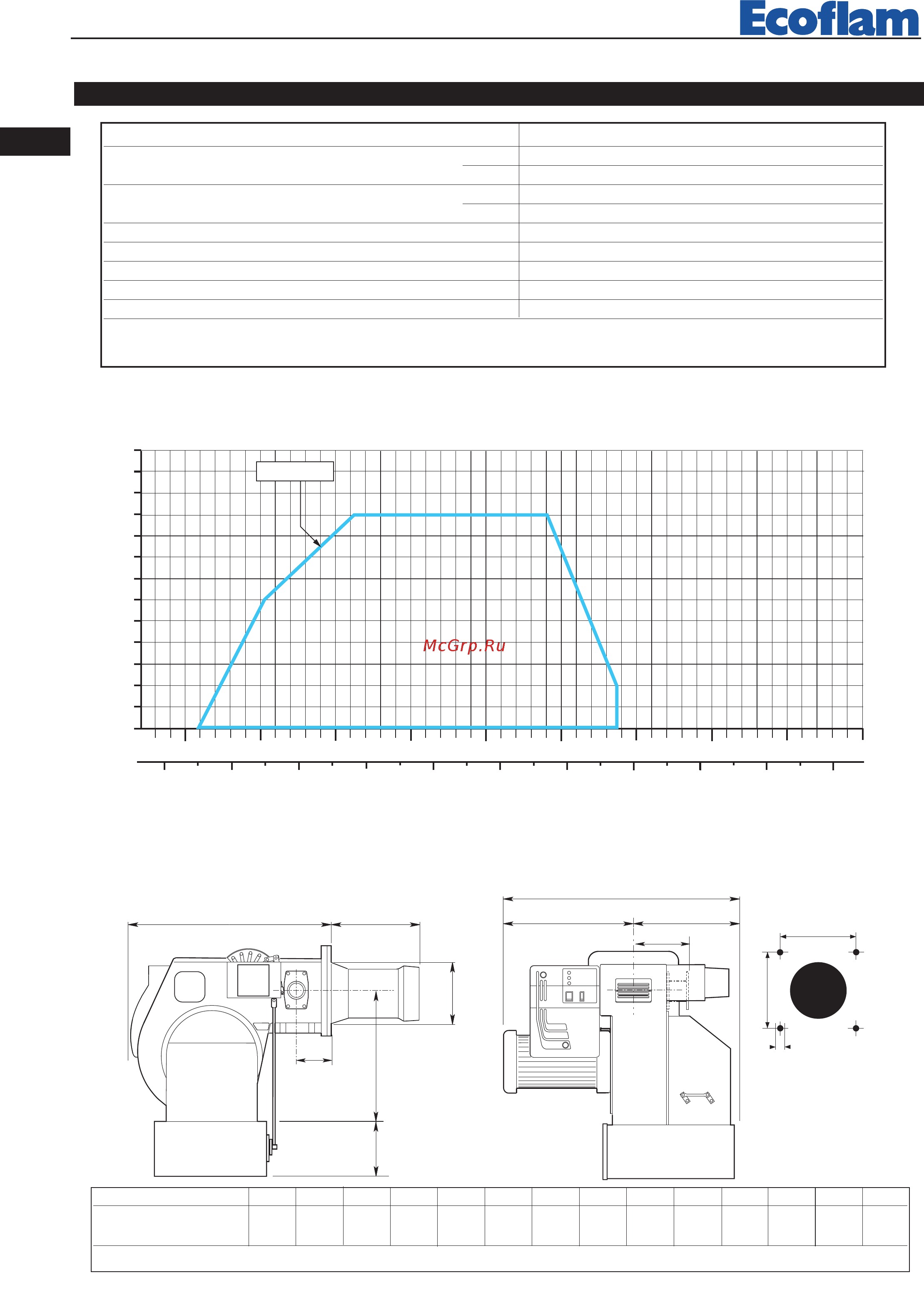

РАБОЧИЙ ДИАПАЗОН ГОРЕЛКИ
ГАБАРИТНЫЕ РАЗМЕРЫ
модель A B C D D1 E F G H I L M N O
BLU 1500.1 PR 710 385 325 340 540 680 215 398 283* 240 240 M14 125 190
* Optional
D = ООАЯ ООА D1 = АЯ ООА
противодавление в камере сгорания
ООЬ
12
400
600 800 1000 1200 1400 1600 1800 2000
600 800 1000 1200 1400 1600 1800 2000 2200
kW
kcal/h
x 1000
mbar
200
400
200
0
2
4
6
8
10
Blu 1500.1
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ BLU 1500.1 PR
аксимальная производительность по теплу KА 1550
А/час 1.336.200
инимальная производительность по теплу KА 300
А/час 259.000
авление метана мбар 30÷700
авление жиженный газ
мбар 45÷500
апряжение электропитания 3 фазы + ноль, 50 Hz ольт 230/400
Установленная электрическая мощность KА 3
вигатель вентилятора об/мин 2800
ид топлива, теплотворность: етан (нижн. теплота сгорания = 35,9 Mж/м3= 8.570 ккал/м3)
жиженный газ (нижняя теплота сгорания. 22 260 ккал/м3)
E D - D1
F
G
C
B
A
I
L
M
H
N
O
