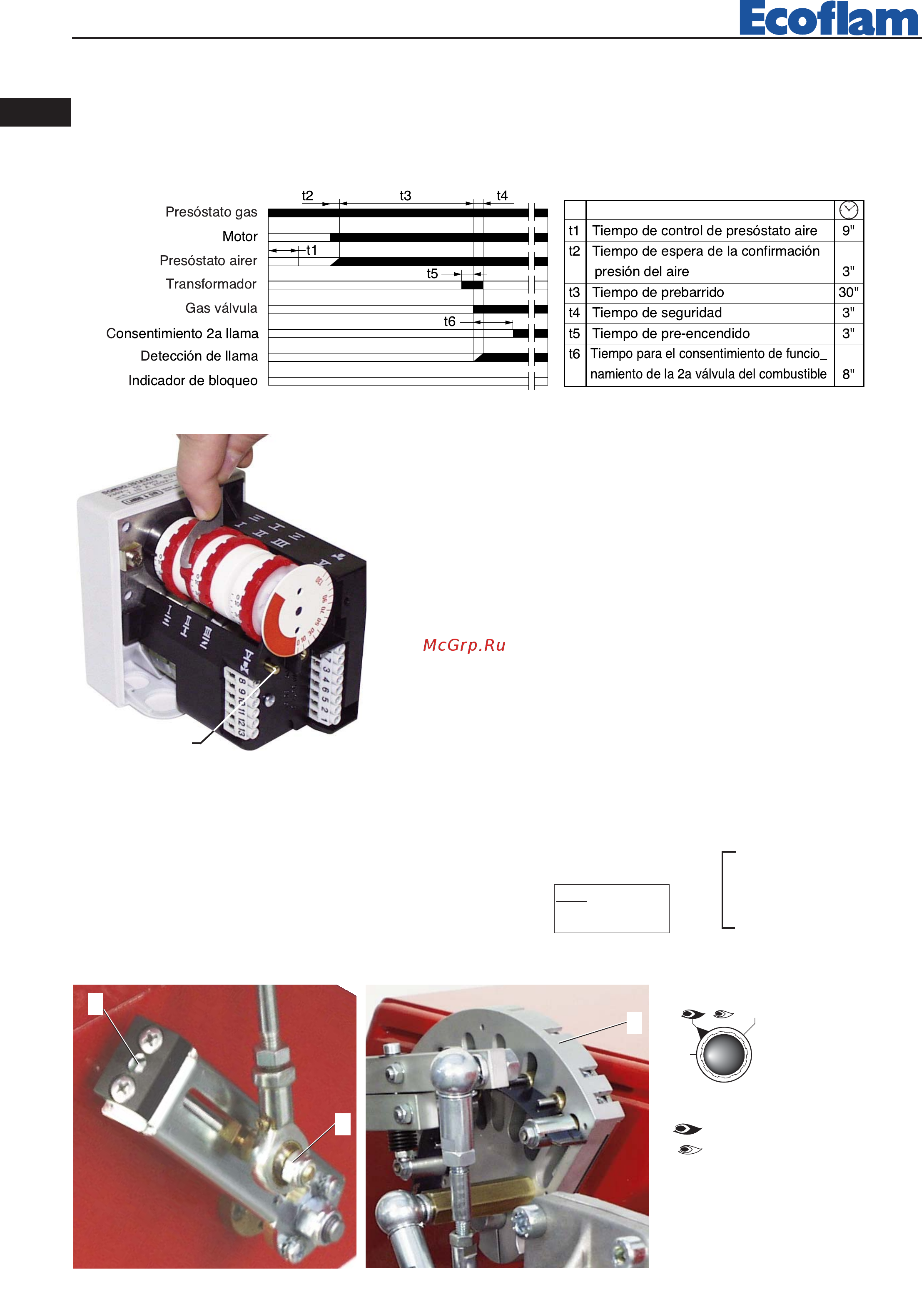

Ecoflam BLU 1500.1 PR Low NOx TL - MB-DLE 415 [22/40] Calculo de la potencia de funcionamiento del quemador
![Ecoflam BLU 1500.1 PR Low NOx TL - MB-DLE 415 [22/40] Calculo de la potencia de funcionamiento del quemador](/views2/1490353/page22/bg16.png)
2
CONMUTADOR
0
AUTO
0 =
bloqueo de los equipos para funcionamiento
en una posición intermedia
=
funcionamiento a la potencia máxima
=
funcionamiento a la potencia mínima
AUTO =
funcionamiento automático
1
3
Para calcular la potencia de funcionamiento, en kW, del quemador, proceder de la
manera siguiente:
Comprobar al contador la cantidad de litros suministrados y la duración, en segundos,
de la lectura, luego proceder al calculo de la potencia con la formu-
la siguiente:vd
CALCULO DE LA POTENCIA DE FUNCIONAMIENTO DEL QUEMADOR
e
x f = kW
s
e =
Litros de gas
s = Tiempo en segundos
G20 = 34,02
G25 = 29,25
G30 = 116
G31 = 88
f
Remover la tapa para acceder a las levas de regulación.
La regulación de las levas tiene que ser efectuada con su apropiada llave de
suministro. Descripción:
I - Leva de regulación abertura del cierre del aire en potencia máx.
II - Leva de regulación de la posición del cierre al apagado (cierre)
III - Leva de regulación de la posición de abertura en 1a llama
(potencia mín.)
V - No utilizar
SERVOMOTOR DEL CIERRE DEL AIRE LANDIS & STAEFA SQN 31 251A2700
BOTÓN DE DESBLO-
QUEO MANUAL
SOLO PARA EQUIPOS DE CONTROL LLAMA LGB 22
En caso de bloqueo del quemador, es disponible la indicación del origen del bloqueo. Actuar de la manera siguiente:
con el quemador en seguridad (LED rojo encendido) presionar por más de tres segundos el botón de rearme manual y
aflojarlo. El LED rojo empezará a encenderse de luz intermitente, según la lista siguiente de códigos de error:
Descripción
REGULACIÓN DEL CAUDAL DE AIRE Y GAS
ES
420010329600 BLU 1500.1 PR
22
