Измерительный прибор 2892 Power Master Подменю настроек измерений

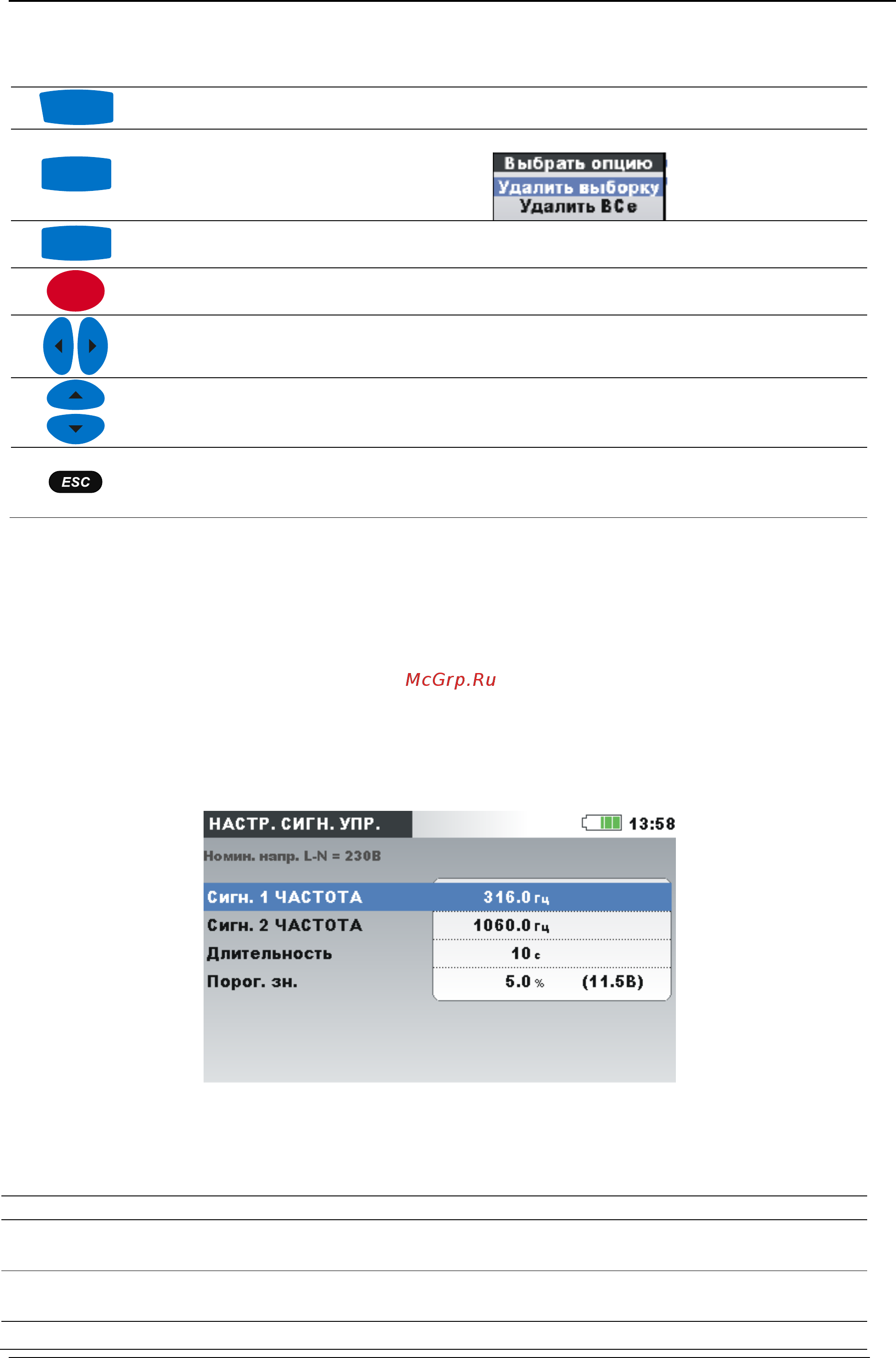

Таблица 3.8: Кнопки на экранах настройки аварийной сигнализации

ДОБАВИТЬ

Добавляется новый аварийный сигнал.

УДАЛИТЬ

Очистка выбранных или всех аварийных сигналов:

РЕДАКТИ-

РОВАТЬ

Редактирование выбранного аварийного сигнала.

ENTER

Вход в подменю для установки аварийного сигнала или выход из этого

меню.

Клавиши управления курсором. Позволяет выбрать параметр или изме-

нить его значение.

Клавиши управления курсором. Позволяет выбрать параметр или изме-

нить его значение.

Подтверждает выбранное значение для аварийного сигнала.

Возврат в подменю «MEASUREMENT SETUP» (НАСТРОЙКА ИЗМЕРЕ-

НИЙ).

3.21.4 Настройка сигналов управления

Сигнал управления - импульс напряжения, передаваемый через электрическую сеть, ге-

нерируемый на негармонической частоте и используемый для удаленного управления

промышленными установками, счетчиками электроэнергии и другими устройствами.

Пользователь может задать две различные частоты передачи сигналов управления. Сиг-

налы могут использоваться в качестве источников активации заданного пользователем

аварийного сигнала и могут включаться в запись. Более подробная информация о

настройке аварийных сигналов приводится в разделе 3.21.3. Инструкции по запуску реги-

стратора приводятся в разделе 3.14.

Рисунок 3.5: Экран настройки сигналов управления

Таблица 3.9: Описание меню настройки передачи сигналов управления

Nominal voltage (Номиналь-

ное напряжение)

Указывает тип (L-N или L-L) и значение номинального

напряжения.

SIGN. 1 FREQUENCY (Сигнал

1 частота)

-я

наблюдаемая сигнальная частота.

SIGN. 2 FREQUENCY (Сигнал

-я

наблюдаемая сигнальная частота.
