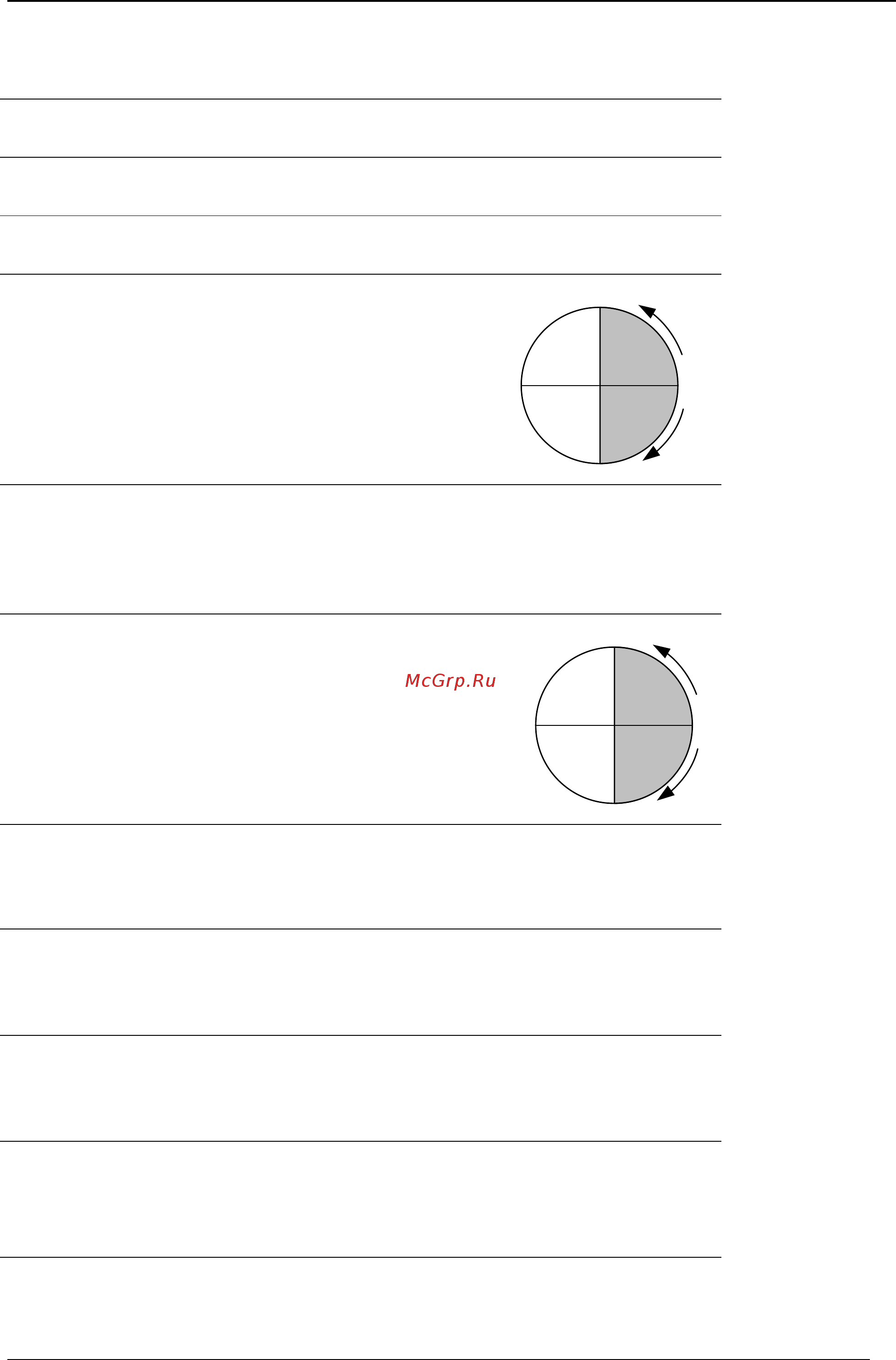

Измерительный прибор 2892 Power Master Обозначения
(среднеквадратическая составляющая интергармоники тока
n
-го
порядка в нейтрали). См. определение в 5.1.8
I
Nom
Номинальный ток Ток, измеряемый токовыми клещами, на
1 В среднеквадратического напряжения на выходе.
I
Pk
Пиковый ток, в том числе IpPk (тока фазы p), в том числе INPk
(пиковый ток в нейтрали)
I
Rms
Среднекв. ток, в том числе IpRms (ток фазы р), INRms (среднекв.
ток в нейтрали). См. определение в 5.1.3.
±Р
Мгновенная объединенная (ос-
новная и неосновная) активная
мощность, включая ±P
p (актив-
ную мощность фазы p). Знак ми-
нус указывает на генерируемую,
а знак плюс – на потребляемую
энергию. См. определение в
5.1.5.
Р±
Зарегистрированная фазная объединенная (основная и
неосновная) активная мощность , включая P
p
± (активная
мощность фазы p). Знак минус указывает на генерируемую,
а знак плюс – на потребляемую энергию. См. определение
в 5.1.5.
±P
tot
Мгновенная суммарная объеди-
ненная (основная и неосновная)
активная мощность. Знак минус
указывает на генерируемую, а
знак плюс – на потребляемую
энергию. См. определение в 5.1.5.
P
tot
±
Зарегистрированная суммарная объединенная (основная и
неосновная) активная мощность. Знак минус указывает на
генерируемую, а знак плюс – на потребляемую энергию.
См. определение в 5.1.5.
±Pfund
Мгновенная основная активная мощность, включая ±Pfund
p
(активную мощность основной гармоники фазы р). Знак ми-
нус указывает на генерируемую, а знак плюс – на потреб-
ляемую энергию. См. определение в 5.1.5.
Pfund
+
Зарегистрированная фазная основная активная мощность,
включая Pfund
p
± (активная мощность основной гармоники
фазы р). Знак минус указывает на генерируемую, а знак
плюс – на потребляемую энергию. См. определение в 5.1.5.
±P
+
,
±P
+
tot
Мгновенная/суммарная основная активная мощность пря-
мой последовательности. Знак минус указывает на генери-
руемую, а знак плюс – на потребляемую энергию.
См. определение в 5.1.5.
P
+
tot
±
Зарегистрированная суммарная основная активная мощ-
ность прямой последовательности. Знак минус указывает
на генерируемую энергию, а знак плюс – на прямую после-
270
0
Отставание
180
0
90
0
0
0
+P
-P
I
II
III IV
+P-P
Опережение
270
0
Отставание
180
0
90
0
0
0
+Ptot
I
II
III IV
+P
tot
-P
tot
-P
tot
Опережение
15
