3.9.2 Отклонения
При активном режиме записи доступен экран отклонений («TREND» (ОТКЛ.)) (инструкции
по запуску режима записи приводятся в разделе 3.14). Параметры фликера можно
наблюдать путем циклического нажатия клавиши F4 (ИЗМЕРИТЕЛЬНЫЙ ПРИБОР –
ОТКЛ.). Интервалы записи значений фликера соответствуют стандарту IEC 61000-4-15.
Поэтому измеритель фликера работает независимо от выбранного интервала записи в
меню GENERAL RECORDER (ОБЩИЙ РЕГИСТРАТОР).

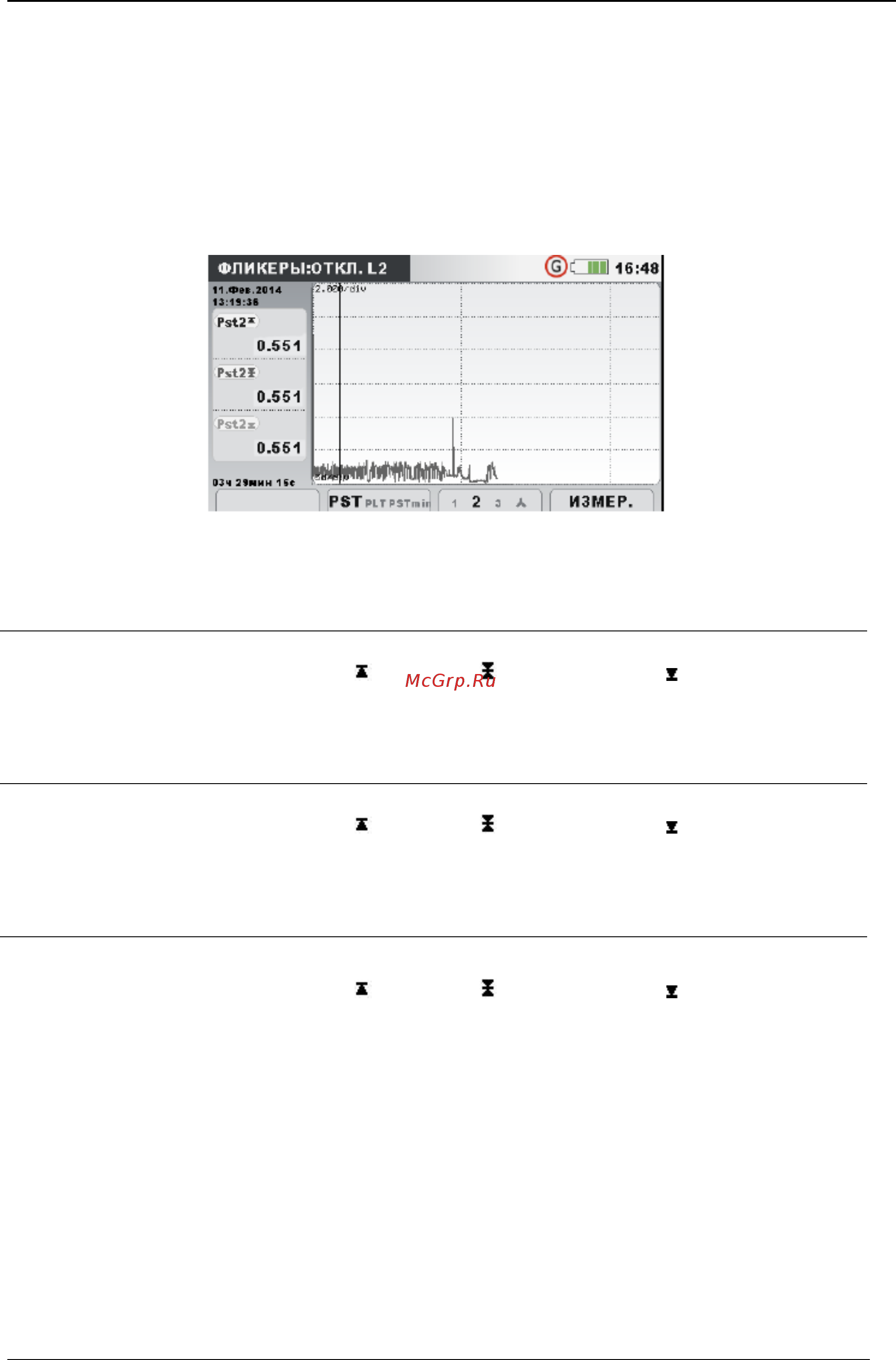

Рисунок 3.2: Экран отклонения фликера
Таблица 3.3: Символы и сокращения, используемые на экране прибора
Pst1m1,
Pst1m2,
Pst1m3,
Pst1m12,
Pst1m23,
Pst1m31
Максимальное ( ), среднее ( ) и минимальное ( ) значение кратко-
временной дозы фликера продолжительностью в 1 минуту P
st(1min)
для фазных напряжений U
1
, U
2
, U
3
или линейных напряжений U
12
,
U
23
, U
31
Pst1,
Pst2,
Pst3,
Pst12,
Pst23,
Pst31
Максимальное ( ), среднее ( ) и минимальное ( ) значение кратко-
временной дозы фликера продолжительностью 10 минут P
st
для
фазных напряжений U
1
, U
2
, U
3
или линейных напряжений U
12
, U
23
,
U
31
Plt1,
Plt2,
Plt3,
Plt12,
Plt23,
Plt31
Максимальное ( ), среднее ( ) и минимальное ( ) значение дли-
тельной дозы фликера продолжительностью 2 часа P
lt
для фазных
напряжений U
1
, U
2
, U
3
или линейных напряжений U
12
, U
23
, U
31
61
