Измерительный прибор 2892 Power Master Методы измерения
Измерение частоты выполняется на выбранном канале синхронизации (Synchronization)
в меню «CONNECTION SETUP» (НАСТРОЙКА ПОДКЛЮЧЕНИЯ).
5.1.5 Современное измерение мощности
Измерения согласно стандарту IEEE 1459-2010
Выбор метода измерения мощности описан в 3.21.6, обратите внимание, что прибор за-
писывает все измерения (классические и современные) независимо от выбранного мето-
да
Прибор полностью соответствует требованиям в части измерения мощности, установлен-
ным в стандарте IEEE 1459. Предыдущие определения активной, реактивной и полной
мощности справедливы до тех пор, пока кривые тока и напряжения имеют незначитель-
ные отклонения от синусоидальной формы. Однако в современных сетях имеют место
значительные искажения кривых, которые обусловлены различным электронным обору-
дованием, например приводами с переменной скоростью, управляемыми выпрямителя-
ми, понижающими преобразователями частоты, светильниками с электронными балласт-
ными схемами. Это оборудование представляет собой основную нелинейную и парамет-
рическую нагрузку, распространенную в современных промышленных и коммерческих
системах. Новая теория мощности разделяет мощность на основную и неосновную со-
ставляющие, как показано на рисунке ниже.

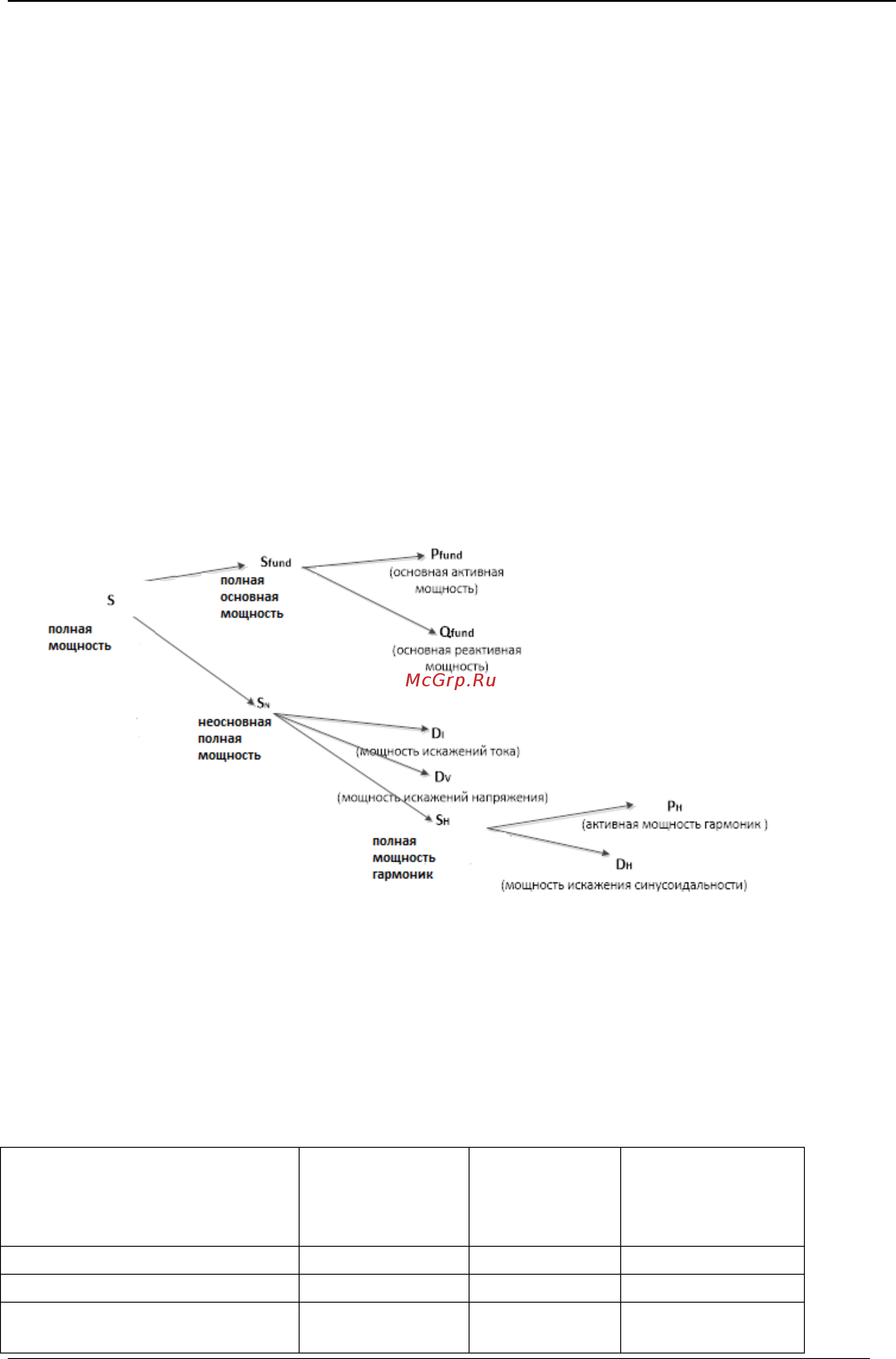

Рисунок 5.2: Организация измерения мощности фазы согласно стандарту IEEE 1459
(фаза)
В таблице, приведенной ниже, содержится сводная информация о всех измерениях мощ-
ности.
Таблица 5.1: Сводная информация и группирование величин мощности в фазах
Величина
Объединенная
(осн. и неосн.
гарм.)
мощность
Основная
(осн. гарм.)
мощность
Неосновная
(неосн. гарм.)
мощность
Полная мощность (ВА)
S
S
fund
S
N
, S
H
Активная мощность (Вт)
Р
P
fund
P
H
Неактивная/реактивная
мощность (ВАр)
N
Q
fund
D
I
, D
V
, D
H
168
