Измерительный прибор 2892 Power Master Обозначения
довательность потребляемой энергии.
См. определение в 5.1.5.
±P
H
Мгновенная фазная неосновная активная мощность, вклю-
чая ±P
Hp
(активная мощность гармоник фазы р). Знак минус
указывает на генерируемую, а знак плюс – на потребляе-
мую энергию. См. определение в 5.1.5.
P
H
±
Записанная фазная неосновная активная мощность, вклю-
чая P
Hp
± (активная мощность гармоник фазы р). Знак минус
указывает на генерируемую, а знак плюс – на потребляе-
мую энергию. См. определение в 5.1.5.
±P
Htot
Мгновенная суммарная неосновная активная мощность.
Знак минус указывает на генерируемую, а знак плюс – на
потребляемую энергию. См. определение в 5.1.5.
P
Htot
±
Зарегистрированная суммарная неосновная активная мощ-
ность. Знак минус указывает на генерируемую, а знак плюс
– на потребляемую активную энергию. См. определение в
5.1.5.
±PF
ind
±PF
cap
Мгновенный коэффициент объ-
единенной (основной и неос-
новной) мощности фазы, вклю-
чая ±PF
pind/cap (коэффициент мощ-
ности фазы p). Знак минус ука-
зывает на генерируемую элек-
троэнергию, а знак плюс – на
потребляемую электроэнергию.
Суффикс ind/cap представляет
индуктивный/емкостной характер цепи.
Примечание. PF = DPF, когда гармоники отсутствуют. См.
определение в 5.1.5.
PF
ind
±
PF
cap
±
Зарегистрированный коэффи-
циент объединенной (основной
и неосновной) мощности.
Знак минус указывает на гене-
рируемую электроэнергию, а
знак плюс – на потребляемую
электроэнергию. Суффикс
ind/cap представляет индуктив-
ный/емкостной характер цепи.

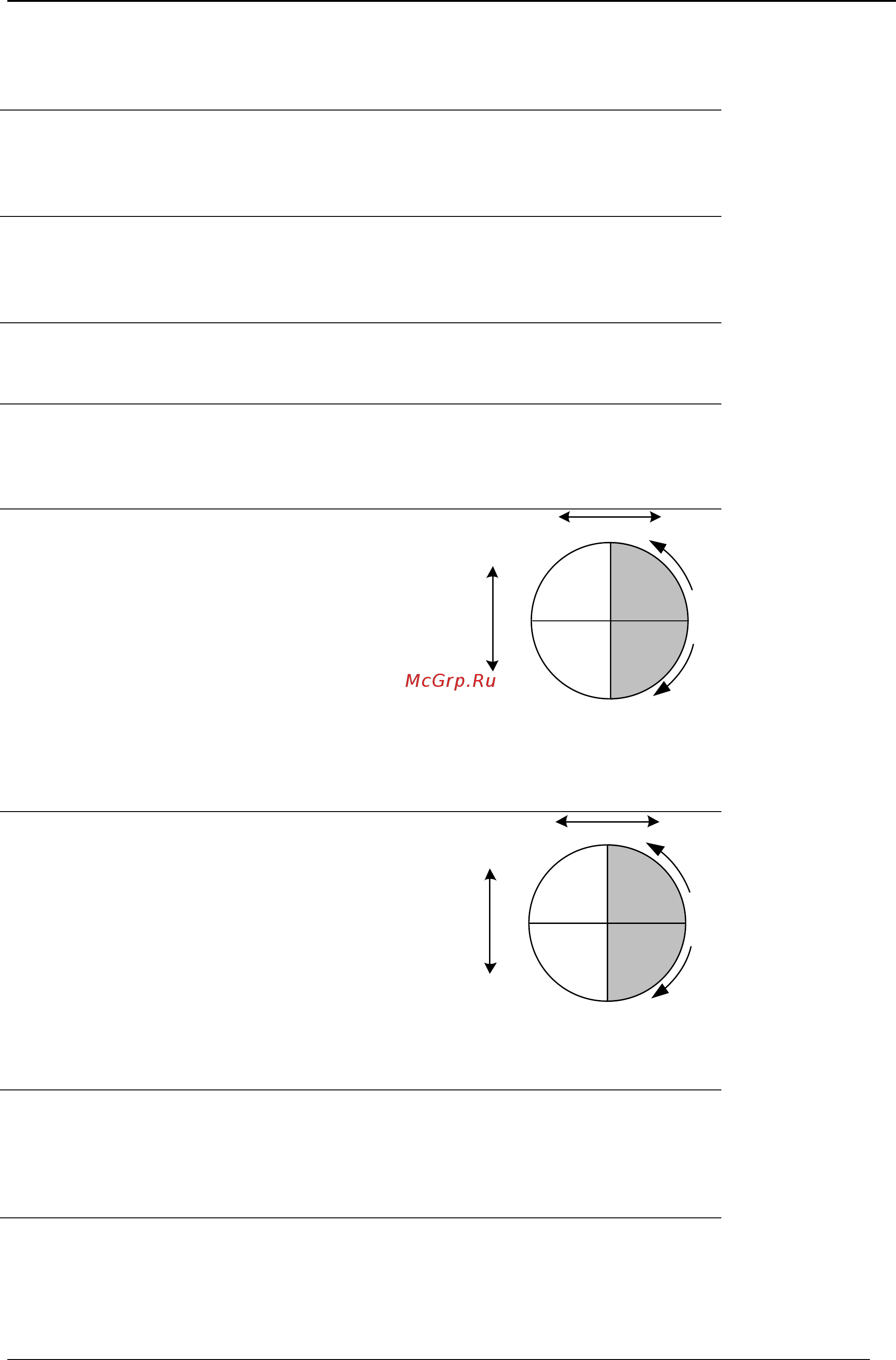

Данный параметр регистрируется по отдельности для каж-
дого квадранта, как показано на рисунке.
±PFa
totind
±PFa
totcap
Мгновенный суммарный арифметический коэффициент
объединенной мощности. Знак «минус» указывает на гене-
рируемую мощность, знак «плюс» на потребляемую. Суф-
фикс ind/cap
отображает индуктивный/емкостной характер.
Определение см. в 5.1.16
PFa
totind
±
PFa
totcap
±
Записанный суммарный арифметический коэффициент
объединенной мощности. . Знак «минус» указывает на ге-
нерируемую мощность, знак «плюс» на потребляемую.
Суффикс ind/cap
отображает индуктивный/емкостной ха-
рактер. Данный параметр регистрируется по отдельности
270
0
+PF
ind
Отставание
+
PF
cap
-PF
cap
-PF
ind
180
0
90
0
0
0
+P-P
-Q
+Q
I
II
III IV
Опережение
270
0
PFind
+
PFcap
+
PFcap
-
PFind
-
180
0
90
0
0
0
+P-P
-Q
+Q
I
II
III IV
Отставание
Опережение
16
