Измерительный прибор 2892 Power Master Обозначения

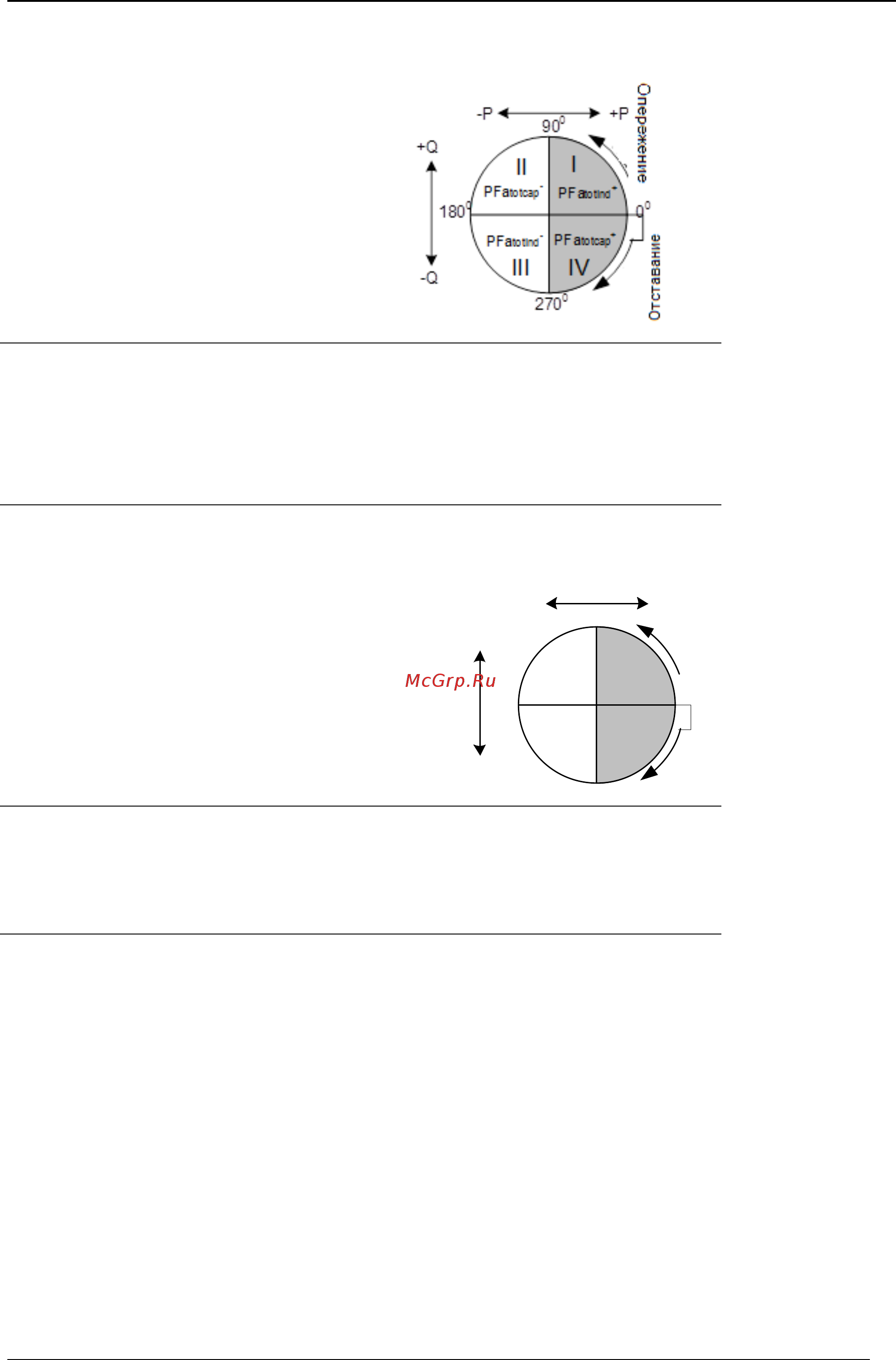

для каждого квадранта, показано на рисунке.
±PFe
totind
±PFe
totcap
Мгновенный суммарный эффективный коэффициент объ-
единенной мощности (основной и неосновной).
Знак минус указывает на генерируемую электроэнергию, а
знак плюс – на потребляемую электроэнергию. Суффикс
ind/cap представляет индуктивный/емкостной характер це-
пи. См. определение в 5.1.5.
PFe
totind
±
PFe
totcap
±
Зарегистрированный суммарный эффективный коэффици-
ент объединенной мощности (основной и неосновной).
Знак минус указывает на гене-
рируемую электроэнергию, а
знак плюс – на потребляемую
электроэнергию. Суффикс
ind/cap представляет индуктив-
ный/емкостной характер цепи.
Данный параметр регистриру-
ется по отдельности для каж-
дого квадранта, как показано
на рисунке.
±PFv
totind
±PFv
totcap
Мгновенный суммарный векторный коэффициент
объединенной мощности. Знак минус указывает на
генерируемую мощность, знак плюс на потребляемую.
Суффикс ind/cap
отображает индуктивный или емкостной
характер. См. определение в 5.1.16
PFv
totind
±
PFv
totcap
±
Зарегистрированный суммарный векторный коэффициент
объединенной мощности. Знак минус указывает на
генерируемую мощность, знак плюс на потребляемую.
Суффикс ind/cap
отображает индуктивный или емкостной
характер. Данный параметр регистрируется по отдельности
для каждого квадранта, показано на рисунке
270
0
PFe
totind
+
PFe
totcap
+
PFe
totcap
-
PFe
totind
-
180
0
90
0
0
0
+
P-
P
-Q
+
Q
I
II
III IV
Отставание
Опережение
17
